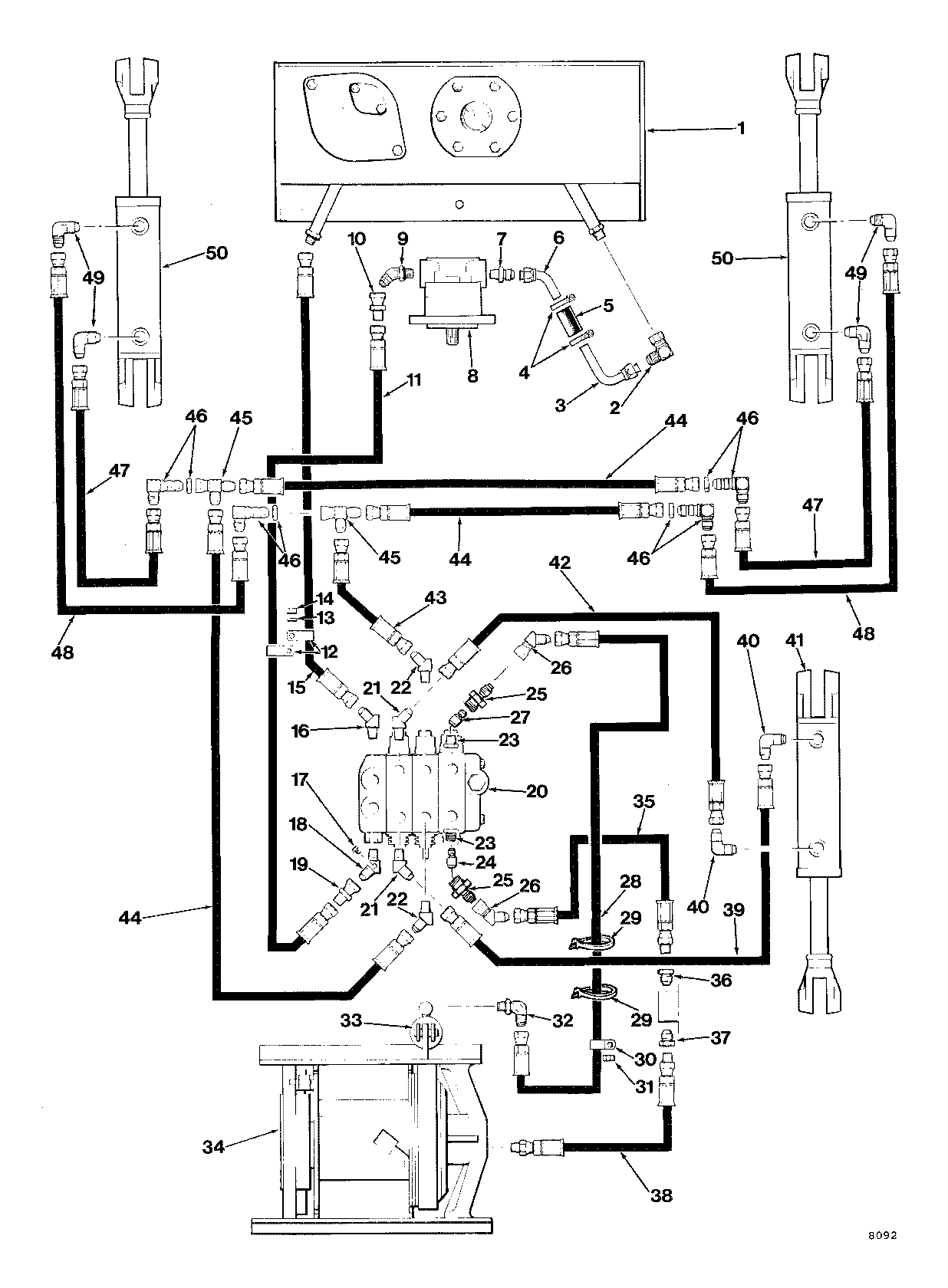

HYDRAULIC SYSTEM CABLE DEUTZ EATON WINCH ( AC3632 - ) 2000-077/16 [2000-077/16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810477800	1	ELBOW-90 DEG.	-
3	825994200	1	TUBE	-
4	209867400	2	CLAMP	-
5	825110400	1	RUBBER COUPLING	-
6	825110000	1	TUBE	-
7	810347800	1	FITTING	-
8	-------	1	O-RING	-
9	810901100	1	ELBOW-45 DEG. -	-
10	-------	1	O-RING	-
11	810892300	1	HOSE-HYD*0.75X81	-
12	810701000	2	CLAMP*1-9/16	-
13	810011600	1	WASHER*1/2	-
14	810669400	1	LOCKNUT*1/2-13UNC	-
15	810763700	1	HOSE-HYD*1.00X70	-
16	810285700	1	ELBOW-45 DEG.	-
17	810520200	2	PLUG	-
18	825075500	1	FITTING-45 DEG.	-
19	810293100	1	FITTING -	-
20	-------	1	O-RING	-
21	810368600	2	ELBOW-45 DEG. -	-
22	810459300	2	FITTING-45 DEG.	-
23	826083100	2	FITTING	-
24	810119600	1	POPPET	-
25	826057700	2	FITTING	-
26	811675600	2	ELBOW-45 DEG.	-
27	810119800	1	POPPET	-
28	810926100	1	HOSE-HYD*0.38X122	-
29	810654700	2	TIE STRAP -	-
30	810005800	1	HOSE CLAMP	-
31	810087700	1	NUT*1/2-13UNC	-
32	810452500	1	ELBOW-90 DEG.	-
33	-------	1	O-RING	-
34	-------	1	O-RING	-
35	810926100	1	HOSE-HYD*0.38X122	-
36	810189300	1	FITTING	-
37	810058800	1	FITTING	-
38	810331000	1	HOSE-HYD*0.25X16	-
39	810892100	1	HOSE-HYD*0.75X54	-
40	231282400	2	FITTING-90 DEG.	-
41	-------	1	O-RING	-
42	810969500	1	HOSE-HYD*0.75X68	-
43	810454400	2	HOSE-HYD*0.50X26	-
44	810910000	2	HOSE-HYD*0.50X28	-
45	810579400	2	TEE-JIC/JIC/JIC -	-
46	810372600	4	ELBOW-90 DEG.	-
47	810349100	2	HOSE-HYD*0.50X39	-
48	810935000	2	HOSE-HYD*0.50X52	-
49	810112100	4	ELBOW-90 DEG.	-
50	-------	1	O-RING	-
