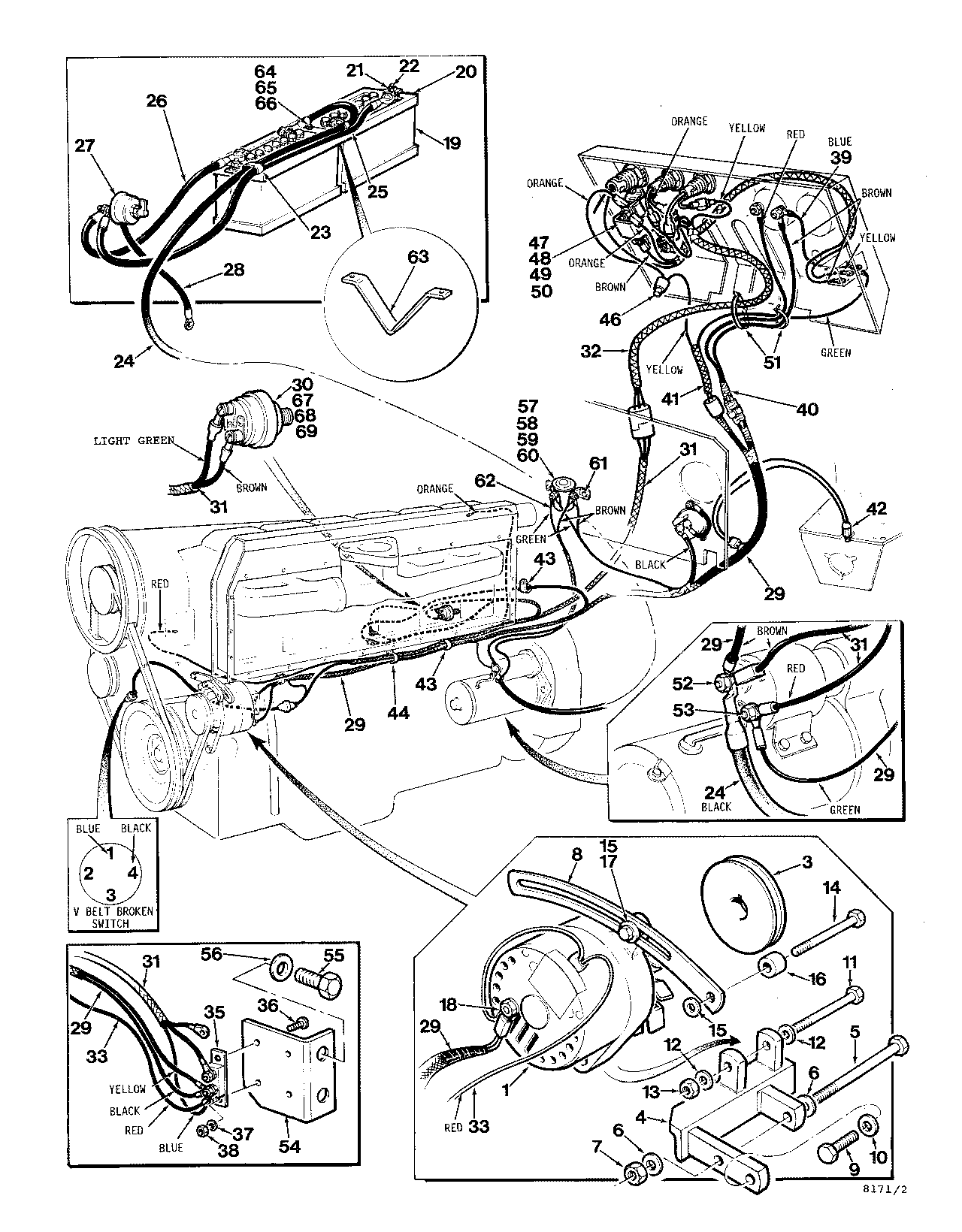

ELECTRICAL SYSTEM DEUTZ ( AC3640 - ) 3100-016/18 [3100-016/18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	825576400	1	PULLEY	-
4	826142300	1	BRACKET	-
5	810885200	1	STOP BOLT 3/8-16UNC X 5 (DEUTZ)	-
6	810309800	2	FLAT WASHER 3/8 - HARDENED	-
7	810677900	1	LOCKNUT*3/8-16UNC	-
8	823261800	1	ADJUSTING STRAP - STRAIGHT	-
9	810879600	1	BOLT*M10X1.50-25 -	-
10	810309800	1	FLAT WASHER 3/8 - HARDENED	-
11	811168900	1	BOLT*M10X1.50-90 -	-
12	810309800	2	FLAT WASHER 3/8 - HARDENED	-
13	810975700	1	NUT*M10-1.5 -	-
14	810977100	1	BOLT M8-1.25 X 30	-
15	810768000	2	WASHER*5/16	-
16	850038100	1	SPACER	-
17	810917400	1	BOLT*M8X1.25-25 -	-
18	811054800	1	NUT*M6-1.0	-
19	811371700	2	BATTERY - DRY CHARGE	-
20	825878700	1	HOLD DOWN	-
21	810309800	2	FLAT WASHER 3/8 - HARDENED	-
22	810677900	2	LOCKNUT*3/8-16UNC	-
23	810813700	1	CLAMP	-
24	825420600	1	CABLE	-
25	824146100	1	CABLE-BATTERY	-
26	824146000	1	BATTERY CABLE - BATTERY TO SWITCH - NEGATIVE	-
27	810728400	1	MASTER DISCONNECT SWITCH	-
28	824146200	1	BATTERY CABLE - SWITCH TO GROUND	-
29	825830300	1	WIRE HARNESS	-
30	810061300	1	OIL PRESSURE SWITCH	-
31	826114400	1	WIRE HARNESS - SECONDARY	-
32	826113000	1	WIRE HARNESS - SECONDARY	-
33	825432800	1	WIRE HARNESS	-
34	-------	1	O-RING	-
35	810959200	1	CIRCUIT BREAKER	-
36	810104300	2	SCREW	-
37	811317000	2	LOCKWASHER*0.190	-
38	810049300	2	NUT*10-32UNF	-
39	823574800	1	WIRE ASSEMBLY	-
40	825014500	1	WIRE ASSEMBLY	-
41	824432700	1	WIRE ASSEMBLY	-
42	827056700	1	SWITCH - NEUTRAL SAFETY	-
43	810533500	5	CLAMP*1	-
44	810275800	1	CLAMP*3/4	-
45	-------	1	O-RING	-
46	810672400	2	WIRE CONNECTOR	-
47	810896300	1	RESISTOR	-
48	810088700	2	BOLT*1/4-20UNCX3/4	-
49	810878100	2	WASHER*1/4	-
50	810087100	2	NUT*1/4-20UNC	-
51	810402100	5	TIE WRAP -	-
52	810975700	1	NUT*M10-1.5 -	-
53	810975800	1	NUT*M5X0.8 -	-
54	825298600	1	BRACKET	-
55	810883100	1	BOLT M8-1.25 X 16	-
56	810768000	1	WASHER*5/16	-
57	F121017	1	SOLENOID	-
58	810101900	2	BOLT*5/16-18UNCX3/4	-
59	810768000	2	WASHER*5/16	-
60	810966300	2	LOCKNUT*5/16-18UNC	-
61	810768000	2	WASHER*5/16	-
62	825642400	1	WIRE HARNESS	-
63	826052500	1	DIVIDER	-
64	810088700	2	BOLT*1/4-20UNCX3/4	-
65	810878100	2	WASHER*1/4	-
66	810087100	2	NUT*1/4-20UNC	-
67	810060100	1	ELBOW, 90 DEG	-
68	810059600	1	NIPPLE	-
69	810299200	1	FITTING	-
