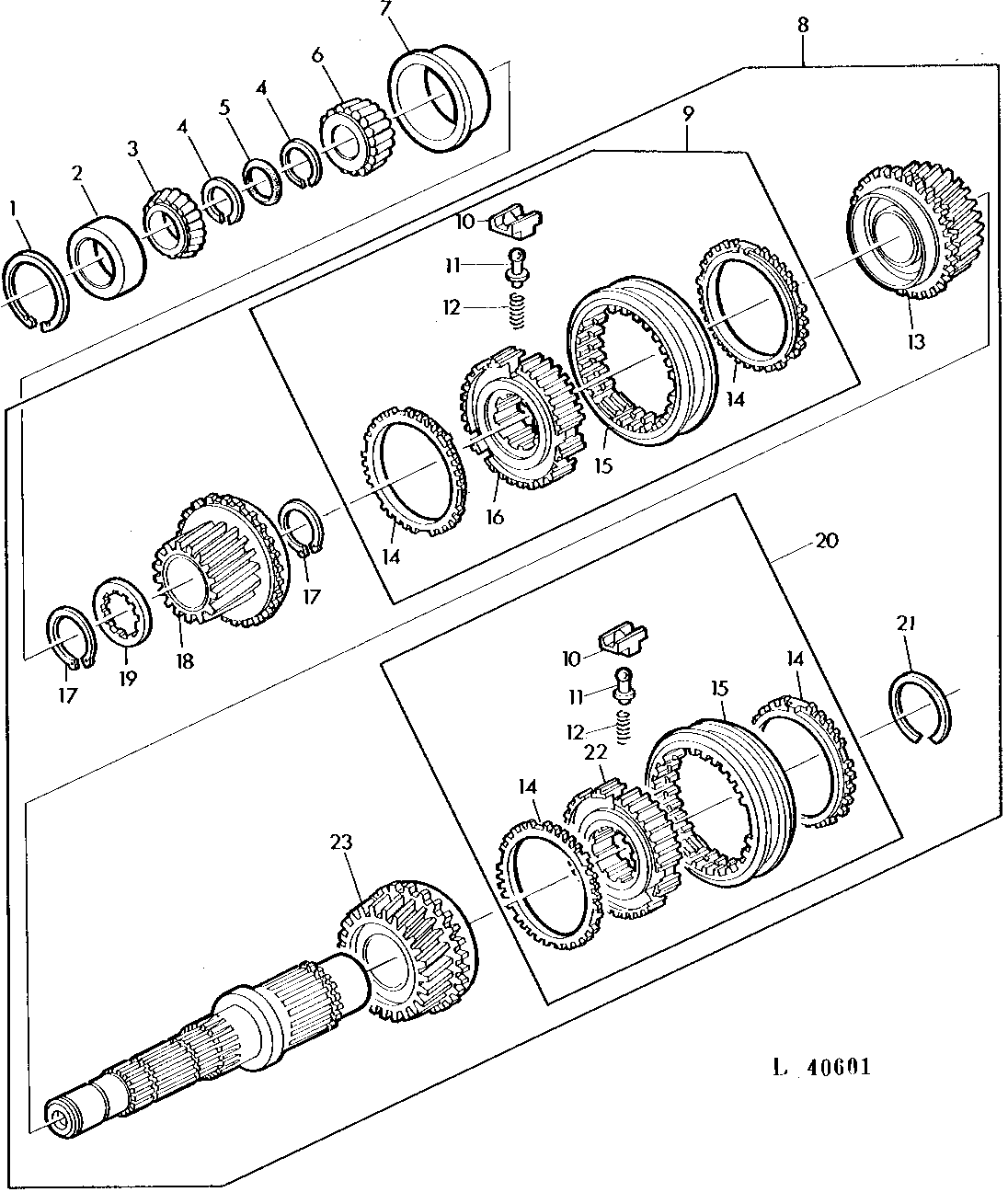

TRANSMISSION DRIVE SHAFT AND SYNCHRONIZING PARTS (SYNCRO-RANGE) [02D24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L33278	1	Snap Ring	1.9MM (.075")
1	L33277	1	Snap Ring	1.8MM (.071")
1	L33276	1	Snap Ring	2.2MM (.086")
1	L33274	1	Snap Ring	2.0MM (.080")
1	L33275	1	Snap Ring	2.1MM (.082")
2	JD10081	1	BEARING CUP	(SUB AL71148)
3	JD10099	1	BEARING CONE	(SUB AL71148)
4	L33269	2	Snap Ring	2.0MM (.080")
4	L33271	1	Snap Ring	2.1MM (.082")
4	L33272	1	Snap Ring	2.2MM (.086")
5	L33070	1	O-Ring	-
6	JD10213	1	BEARING CONE	-
7	JD10101	1	BEARING CUP	(SUB AL71149)
8	AL39233	1	Drive Shaft	(SUB FOR AL28707)
9	AL41727	1	Synchronizer	(SUB FOR AL28708 OR AL39237)
10	L33101	6	Shoe	-
11	L33100	6	Stud	-
12	L33103	6	Spring	-
13	AL28711	1	GEAR	Z=19
14	AL41727	4	Synchronizer	(ORDER L41023 AND L41210) (SUB FOR L33102)
14	L41023	4	SYNCHRONIZER	(SUB FOR L41176)
15	L33098	2	SHIFT COLLAR	(ORDER L41023 AND L41210)
15	L41210	2	SHIFT COLLAR	-
16	L33099	1	Gear	-
17	L36932	1	Snap Ring	2.0MM (.080") (SUB FOR L33280)
17	L33643	1	SNAP RING	2.3MM (.090")
17	L33641	1	SNAP RING	1.9MM (.075") (NLA)
17	L36932	1	Snap Ring	1.75MM (.069")
17	L36934	1	Snap Ring	1.65MM (.065")
17	L36933	1	Snap Ring	1.55MM (.061")
17	L36931	1	Snap Ring	1.45MM (.057")
18	AL28712	1	GEAR	Z=15, (SUB AL64425)
19	L33083	1	Thrust Washer	-
20	AL41728	1	Synchronizer	(SUB FOR AL28710 OR AL39238)
21	L36511	1	Snap Ring	1.55MM (.061")
21	L36510	1	Snap Ring	1.65MM (.065")
21	L36509	1	Snap Ring	1.75MM (.069")
22	L57622	1	GEAR	(SUB FOR L33104)
23	AL28709	1	Gear	Z=24

TRANSMISSION DRIVE SHAFT AND SYNCHRONIZING PARTS (SYNCRO-RANGE) [02D24]
