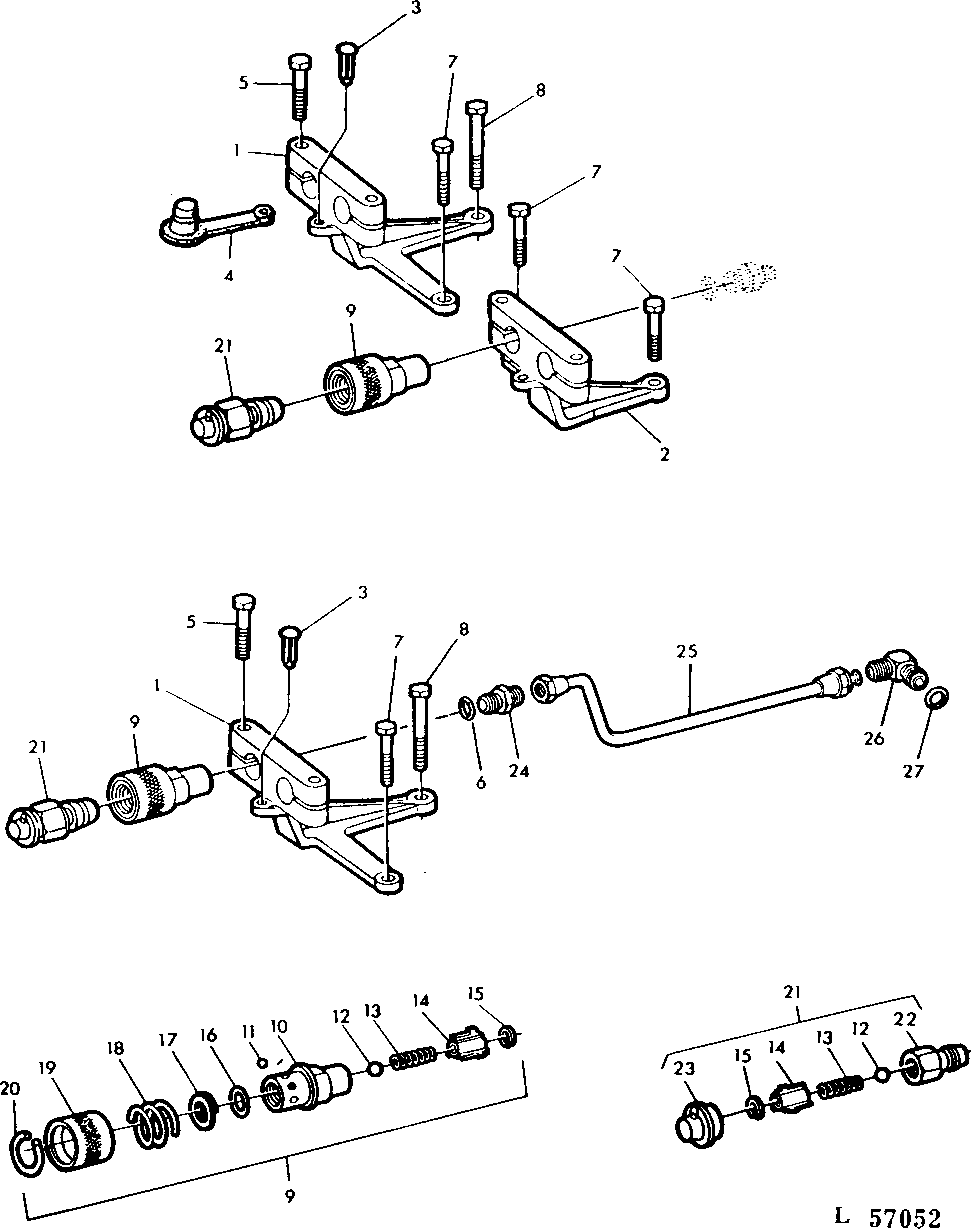

SELECTIVE CONTROL VALVE DISCONNECT COUPLERS ROCKSHAFT CYLINDER OUTLET COUPLER [02D12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T22245	1	CLAMP	L.H.
2	T22243	1	BRACKET	R.H.
3	T22244	1	GROOVE PIN	(1 USED SINGLE) (2 USED DUAL)
4	R32419	1	COVER	(1 USED SINGLE) (2 USED DUAL)
5	19H1765	1	Cap Screw	3/8" X 1-3/4", (2 USED SINGLE) (4 USED DUAL)
6	R26375	1	O-Ring	-
7	19H1831	1	Cap Screw	1/2" X 2"
8	19H1974	1	Cap Screw	1/2" X 2-3/4"
9	AR47331	1	HYDR.QUICK COUPLER SOCKET	(SUB FOR AR31613) (SUB RE15361)
10	R32353	1	SOCKET OUTLET	-
11	400R	6	Ball	8MM (1/4")
12	D2361R	1	Ball	13MM (1/2")
13	R28084	1	SPRING	-
14	R28085	1	GUIDE	(SUB RE15361, AR93819 OR AR93820, THIS APPLICATION)
15	R59633	1	WEAR RING	(SUB FOR R28204)
16	R495R	1	O-Ring	-
17	R26485	1	BACK-UP RING	-
18	R32354	1	SPRING	-
19	R32355	1	SLEEVE	-
20	R32356	1	SNAP RING	-
21	AR30210	1	HYDR.QUICK COUPLER PLUG	(SUB FOR AR93819)
22	R27430	1	HYD. QUICK-CONNECT COUPLER	(SUB AR93819)
23	R28006	1	CAP	-
24	R27237	1	Fitting	-
25	AT22918	1	LINE	-
26	AT35120	1	Elbow Fitting	90°, (SUB FOR AT32337)
27	R26448	1	O-Ring	-

SELECTIVE CONTROL VALVE DISCONNECT COUPLERS ROCKSHAFT CYLINDER OUTLET COUPLER [02D12]
