Открытый узел

SEAT (NARROW VERSION) [02F19]

SEAT (NARROW VERSION) [02F19]

SEAT (NARROW VERSION) [02F19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

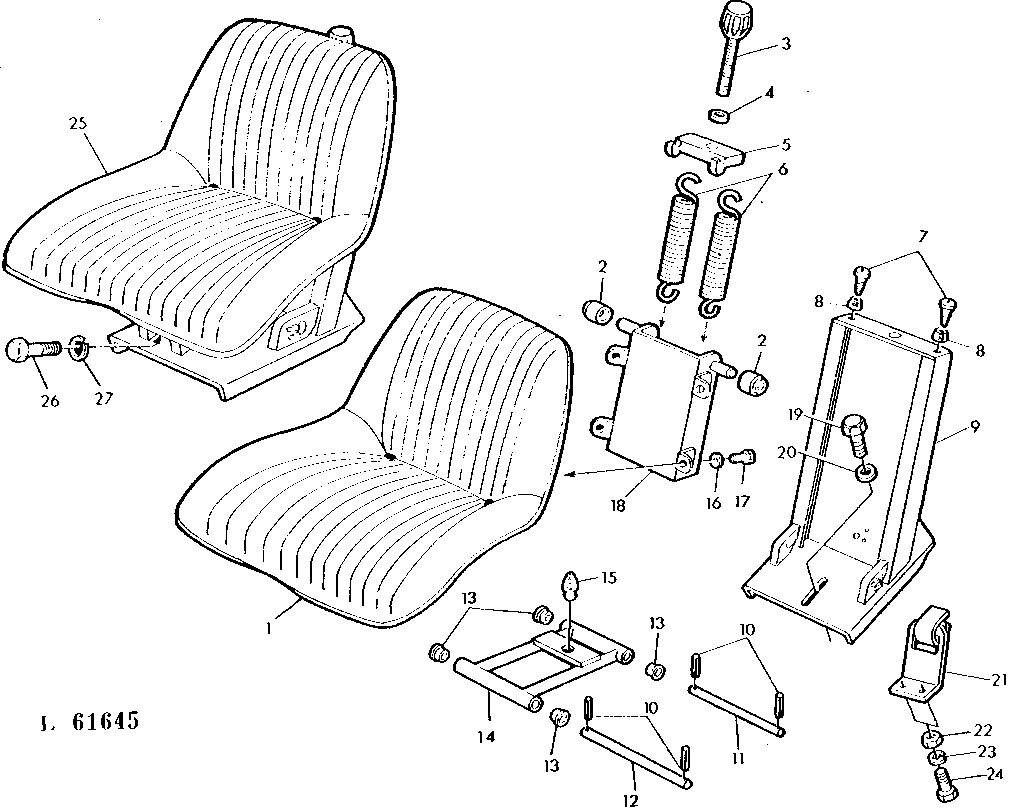

SEAT (NARROW VERSION) [02F19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL30979	1	SEAT	(SUB FOR AL24174)
2	L25686	2	ROLLER	(SUB L64686)
3	AL19494	1	SPINDLE	-
4	24M7096	1	Washer	10.500 X 18 X 1.600 MM
5	AL64308	1	Holder	(SUB FOR L28077)
6	L28076	2	EXTENSION SPRING	-
7	37M7016	2	SCREW	4.8 X 22MM
8	L28078	2	BUMPER	-
9	AL24172	1	FEEDER HOUSE	-
10	34M3851	4	SPRING PIN	4 X 24 MM
11	L28079	1	PIN	-
12	L28080	1	PIN	-
13	L27167	4	Bushing	-
14	AL19493	1	ARM	(SUB FOR AL24171)
15	L25678	1	Bumper	-
16	24M7055	4	Washer	8.400 X 16 X 1.600 MM
17	19H1813	4	CAP SCREW	5/16" X 5/8"
18	AL30978	1	FRAME	(SUB FOR AL24173 OR AL23431)
19	19H1815	2	Cap Screw	1/2" X 1-1/4"
20	24H1349	2	Washer	9/16" X 1-1/4" X 0.134"
21	AL23433	1	RETAINER	(SUB AL63296)
22	14H785	2	Nut	5/16"
23	12H303	2	Lock Washer	5/16"
24	19H1900	2	Cap Screw	5/16" X 3/4"
25	AL24162	1	SEAT	-
26	19H2650	1	Cap Screw	1/4" X 2"
27	12H304	1	Lock Washer	3/8"
