Открытый узел

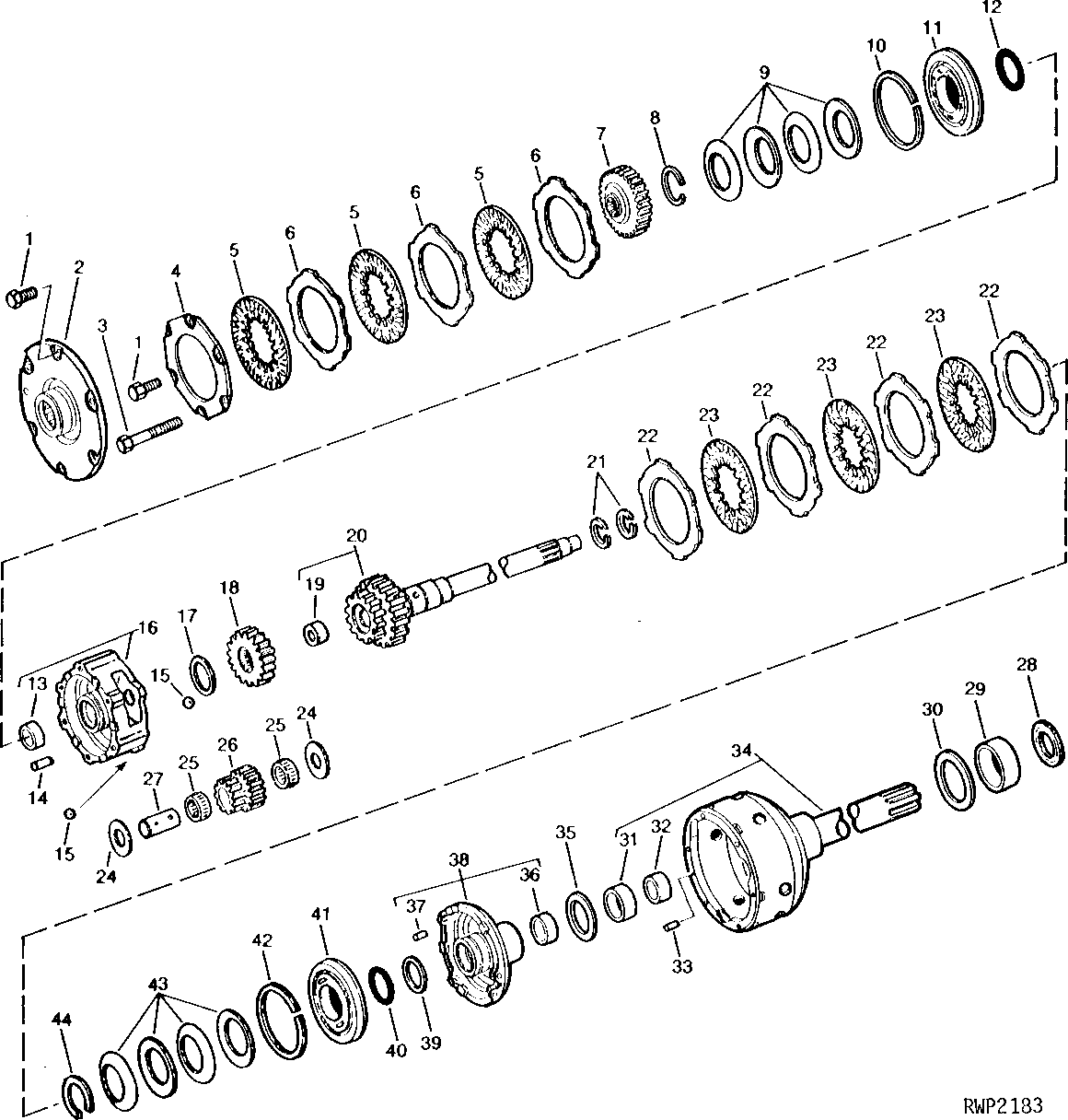

HI-LO CLUTCH ASSEMBLY [01G22]

HI-LO CLUTCH ASSEMBLY [01G22]

HI-LO CLUTCH ASSEMBLY [01G22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HI-LO CLUTCH ASSEMBLY [01G22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1813	9	CAP SCREW	5/16" X 5/8"
2	R39238	1	COVER	-
3	19H1897	3	Cap Screw	5/16" X 3-3/4"
4	R39260	1	PLATE	(SUB RE228008, THIS APPLICATION)
5	AR39128	3	DISK, WITH INNER SPLINE	(SUB RE228008, THIS APPLICATION)
5	AR78361	2	DISK WITH INNER SPLINE	-
6	R39259	3	CLUTCH PLATE	SEPARATOR, (SUB RE228008, THIS APPLICATION)
6	R64197	3	Clutch Plate	SEPARATOR
7	R52378	1	SPLINED COUPLING	-
8	R39299	1	Snap Ring	-
9	R39282	4	DISK SPRING	-
10	R39280	1	Piston Ring	-
11	R52384	1	PISTON	LOW BRAKE
12	R39304	1	Washer	-
13	R39247	1	BUSHING	-
14	R39253	1	DOWEL PIN	-
15	H871R	6	Ball	5MM (3/16")
16	AR85744	1	PLANET PINION CARRIER	(MARKED R52376) (SUB FOR AR56957)
16	R63452	1	SPRING	-
17	R65390	1	THRUST WASHER	(SUB FOR R39193) (SUB R278348)
18	R52380	1	SUN GEAR	PLANET SUN
19	R39276	1	BUSHING	-
20	AR61403	1	DRIVE SHAFT	-
21	R26753	2	RING	-
22	R64197	4	Clutch Plate	SEPARATOR
22	R39259	4	CLUTCH PLATE	SEPARATOR, (SUB RE228008, THIS APPLICATION)
23	AR39128	3	DISK, WITH INNER SPLINE	(SUB RE228008, THIS APPLICATION)
23	AR78361	2	DISK WITH INNER SPLINE	-
24	R52383	6	THRUST WASHER	-
25	JD9927	6	NEEDLE BEARING	-
26	R52381	3	PLANET PINION	-
27	R52382	3	PIN	-
28	T22198	1	SEAL	-
29	L29343	1	BUSHING	-
30	R73701	1	WASHER	(SUB FOR T25409 OR R65391)
31	R39265	1	BUSHING	-
32	AR39117	1	SEAL	-
33	B2641R	1	DOWEL PIN	-
34	AR39115	1	SHAFT	-
35	R65392	1	WASHER	(SUB FOR R39281) (SUB R278349)
36	R39252	1	BUSHING	-
37	R56457	1	DOWEL PIN	-
38	AR56772	1	DRUM	-
39	R65390	1	THRUST WASHER	(SUB FOR R39193) (SUB R278348)
40	R39304	1	Washer	-
41	R39285	1	Piston	-
42	R39280	1	Piston Ring	-
43	R39282	4	DISK SPRING	-
44	R39299	1	Snap Ring	-
..	AR82016	1	HIGH-LOW CLUTCH	-
