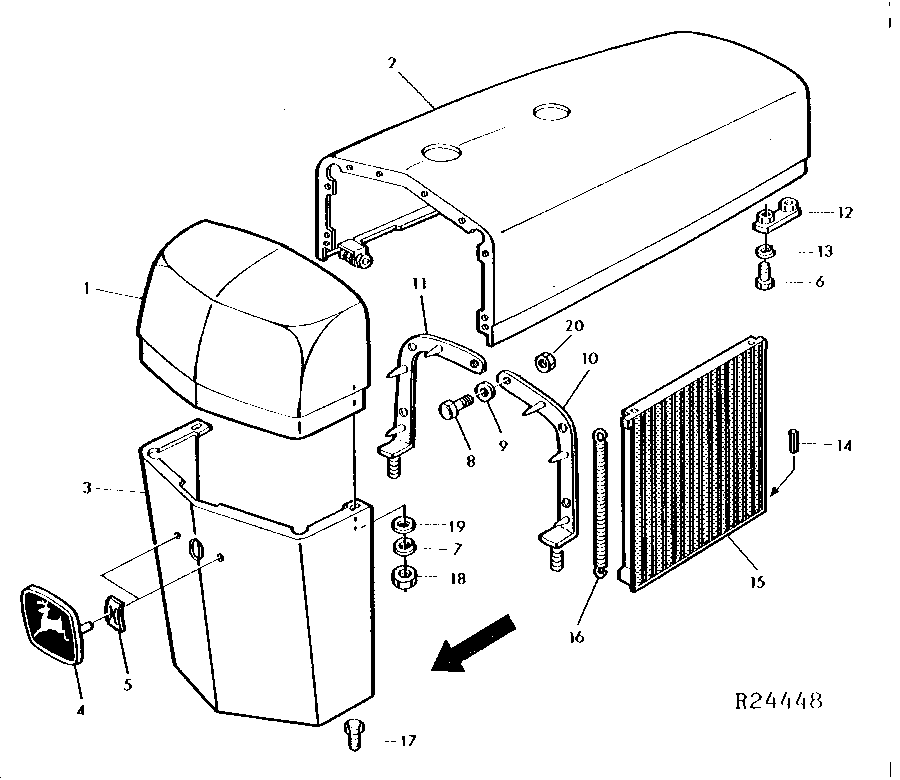

FRONT PLATE, HOOD AND GRILLE ASSEMBLY [02F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59961	1	HOOD	-
2	AR72377	1	HOOD	(VERTICAL MUFFLER)
2	AR72376	1	HOOD	(HORIZONTAL MUFFLER)
2	T22085	1	BUMPER	(GRILLE SCREEN STOP)
3	AR72837	1	SHIELD	(NLA)
4	R59991	1	MEDALLION	(SUB R67027)
5	L31750	2	CLIP	(SUB FOR R27888)
6	19H1936	4	Cap Screw	3/8" X 3/4"
7	12H304	2	Lock Washer	3/8"
8	19H1948	6	Cap Screw	1/4" X 3/4"
9	24H1287	6	Washer	9/32" X 5/8" X 0.065"
10	AR72365	1	STRAP	-
11	AR72364	1	STRAP	-
12	T25291	2	REINFORCEMENT	-
13	12H310	4	Lock Washer	3/8"
14	34H340	4	SPRING PIN	5/16" X 13/16"
15	AR72949	2	GRILLE	-
16	R26858	2	SPRING	-
17	19H3530	8	Cap Screw	1/2" X 7/8"
18	14H812	2	NUT	3/8"
19	24H1305	2	Washer	13/32" X 13/16" X 0.065"
20	14H786	6	Nut	1/4"

FRONT PLATE, HOOD AND GRILLE ASSEMBLY [02F01]
