Открытый узел

DELUXE SEAT AND SUPPORT [02F21]

DELUXE SEAT AND SUPPORT [02F21]

DELUXE SEAT AND SUPPORT [02F21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

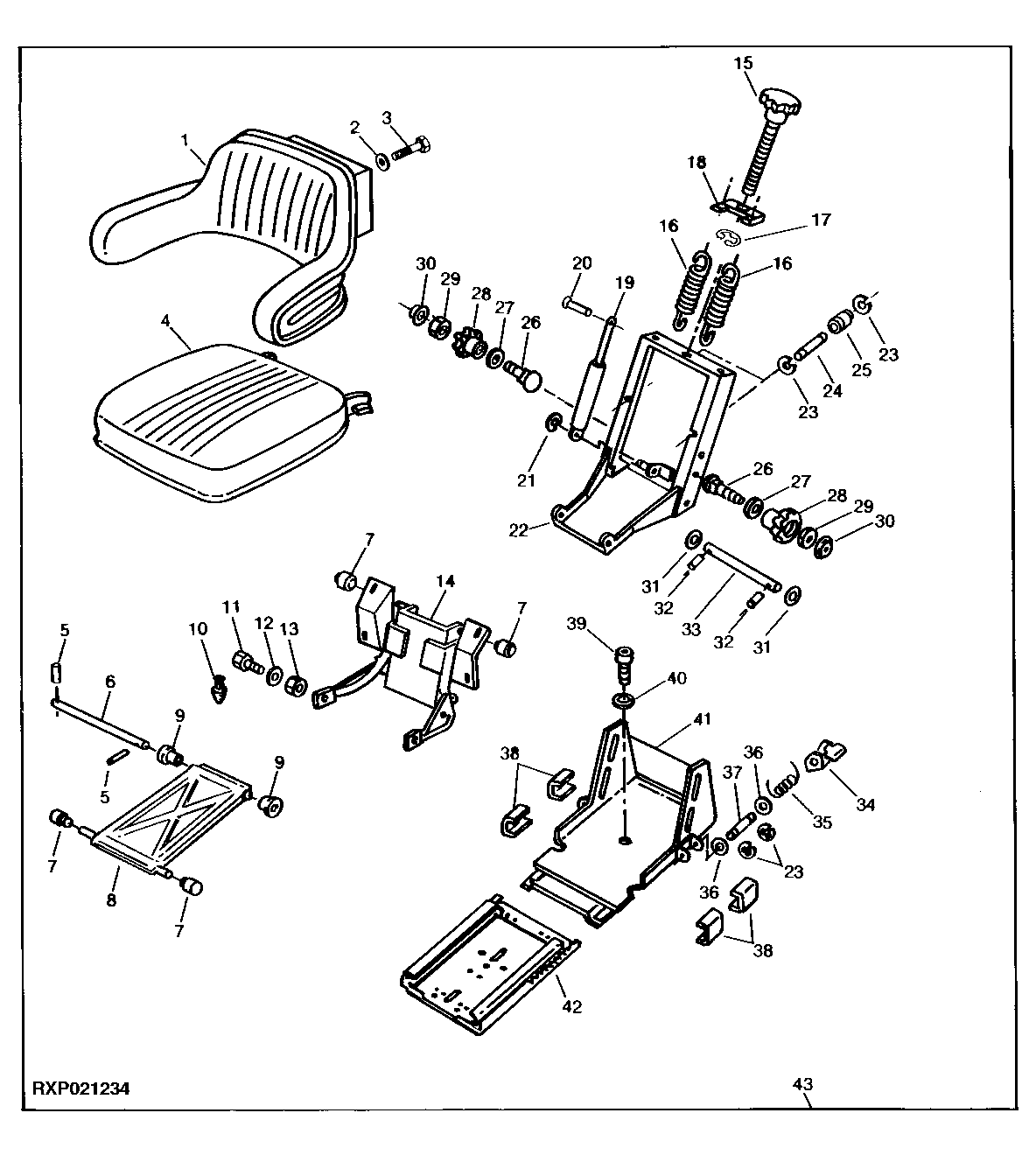

DELUXE SEAT AND SUPPORT [02F21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL24163	1	ARMREST	(SUB AL39816)
2	24M7055	4	Washer	8.400 X 16 X 1.600 MM
3	19H1813	4	CAP SCREW	5/16" X 5/8"
4	AL24170	1	CUSHION	(SUB AL70202)
5	34M3851	2	SPRING PIN	-
6	L29209	1	PIN FASTENER	-
7	L25686	4	ROLLER	-
8	AL24164	1	SEAT	-
9	L27167	2	Bushing	-
10	L25678	1	Bumper	-
11	19H2508	2	CAP SCREW	1/2" X 1-3/8"
12	24M7047	2	Washer	13 X 24 X 2.500 MM
13	T27645	2	NUT	1/2", (SUB K40014)
14	AL24169	1	PLATE	-
15	AL23886	1	BOLT	-
16	L41593	2	Extension Spring	(SUB FOR L28076)
17	40M7042	1	Snap Ring	-
18	AL64308	1	Holder	(SUB FOR L28077)
19	AL24165	1	ABSORBER	-
20	16M7061	1	RIVET	(SUB FOR L28081)
21	L27166	1	SNAP RING	(NLA)
22	AL24168	1	SPRING	(SUB AL30692)
22	AL30692	1	HOUSING	-
23	40M7041	6	Snap Ring	-
24	L31731	2	PIN	-
25	AL26918	2	ROLLER	-
26	03M7099	2	Bolt	M10 X 45
27	24M7149	2	WASHER	10.500 X 30 X 2.500 MM
28	L29211	2	Handle	-
29	L31730	2	NUT	-
30	L31727	1	Cover	-
31	24M7044	2	Washer	13 X 20 X 2 MM
32	34M3851	2	SPRING PIN	4 X 24 MM
33	L29208	1	Pin Fastener	-
34	L29204	1	PAWL	(SEAT ADJUSTMENT)
35	L29206	1	SPRING	-
36	24M7055	2	Washer	8.400 X 16 X 1.600 MM
37	L29205	1	PIN	-
38	L29202	8	RAIL	-
38	L31729	4	RAIL	-
39	19M7695	1	Screw	M10 X 20
40	12M7013	1	LOCK WASHER	10.200 MM M10
41	AL24167	1	ADJUSTER	(HEIGHT ADJUSTMENT) (SUB AL30691)
41	AL30691	1	FRAME	(HEIGHT ADJUSTMENT)
42	AL28248	1	ADJUSTER	(LENGTH ADJUSTMENT)
43	AL24161	1	SEAT	(SUB AL56097 AND (2) 19H1815)
