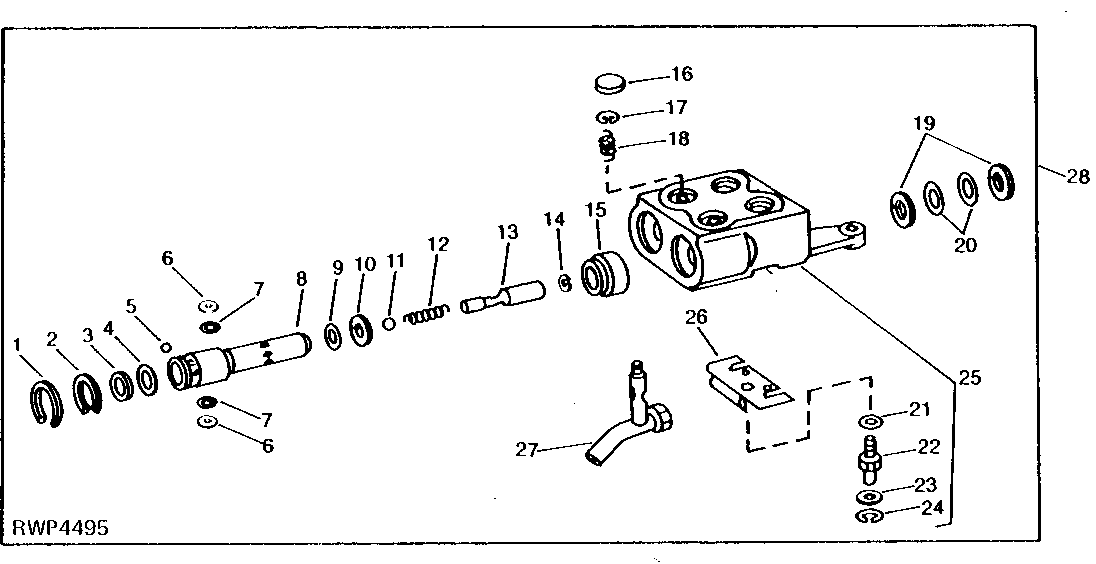

BREAKAWAY COUPLER (SINGLE AND DUAL) [02D10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R34399	2	Snap Ring	-
2	R32356	2	SNAP RING	-
3	R26485	2	BACK-UP RING	-
4	R59343	2	O-Ring	-
5	R69281	12	Ball	6MM (1/4") (SUB FOR 400R)
6	R26484	4	Back-Up Ring	-
7	R65286	4	O-RING	(SUB R78436, THIS APPLICATION)
8	R34397	2	SOCKET OUTLET	-
9	R375R	2	O-Ring	-
10	R26482	2	Ring	-
11	D2361R	2	Ball	(1/2")
12	R28084	2	SPRING	-
13	R34400	2	PLUG	-
14	R26483	2	SNAP RING	-
15	R34398	2	SLEEVE	-
16	30H15	2	PLUG	1-1/8"
17	R72653	2	Snap Ring	(SUB FOR M2396T)
18	R31890	2	Spring	-
19	R26480	4	BACK-UP RING	-
20	A4730R	4	O-Ring	-
21	12H303	1	Lock Washer	5/16"
22	R49191	1	STUD	-
23	24H1286	1	Washer	9/32" X 1/2" X 1/16"
24	R27507	1	Snap Ring	(SUB R72654)
25	AR52621	1	COUPLING	(SINGLE SELECTIVE CONTROL) (MARKED R39109)
25	AR52622	1	COUPLING	(DUAL SELECTIVE CONTROL) (MARKED R39110) (SUB R39110, R49191, R72654, 12H10 AND 24H1286)
26	AR75958	1	CAM	(SUB R61957)
27	AR82576	2	LEVER	(SUB AR99100)
28	AR39036	1	BREAKAWAY COUPLER	(SINGLE SELECTIVE CONTROL)
28	AR39037	1	BREAKAWAY COUPLER	(DUAL SELECTIVE CONTROL)

BREAKAWAY COUPLER (SINGLE AND DUAL) [02D10]

Нет текстового описания
