Pilot Lines (Rotary Manifold To Hydraulic Pump)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	4506418	1	O-Ring	-
3	A852344	1	Elbow Fitting	-
6	4427359	1	Hydraulic Hose	SUB FOR 4470393
7	A852122	2	Adapter Fitting	-
7	M800650	1	Packing	SUB FOR 957366
10	4154670	1	Elbow Fitting	SUB FOR A852322
10	M800650	1	Packing	SUB FOR 957366
12	A852343	1	Elbow Fitting	-
12	4506418	1	O-Ring	-
13	A852333	2	Elbow Fitting	-
13	4297380	1	O-Ring	SUB FOR 4509180, 4674883 OR 4622346
30	-	3	Part 12	J271020 NLA
30	19M7938	3	Cap Screw	M10 X 20, SUB FOR J901020
30	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
32	-	2	Part 15	J271000 NLA
32	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
32	19M7668	2	Cap Screw	M10 X 100, SUB FOR J901000
33	4305255	1	Hydraulic Hose	-
41	A852144	1	Adapter Fitting	-
41	4506418	1	O-Ring	-
43	4657384	1	Hydraulic Hose	-
45	4664952	1	Hydraulic Hose	-
48	N198631	2	Clamp	SUB FOR 4190265
50	4613739	1	Hydraulic Hose	-
51	4668937	1	Filter	Pilot
51	4630525	1	Filter Element	-
52	XCL-29	1	Hose Clamp	SUB FOR 4190264
53	4445276	1	Hydraulic Hose	-

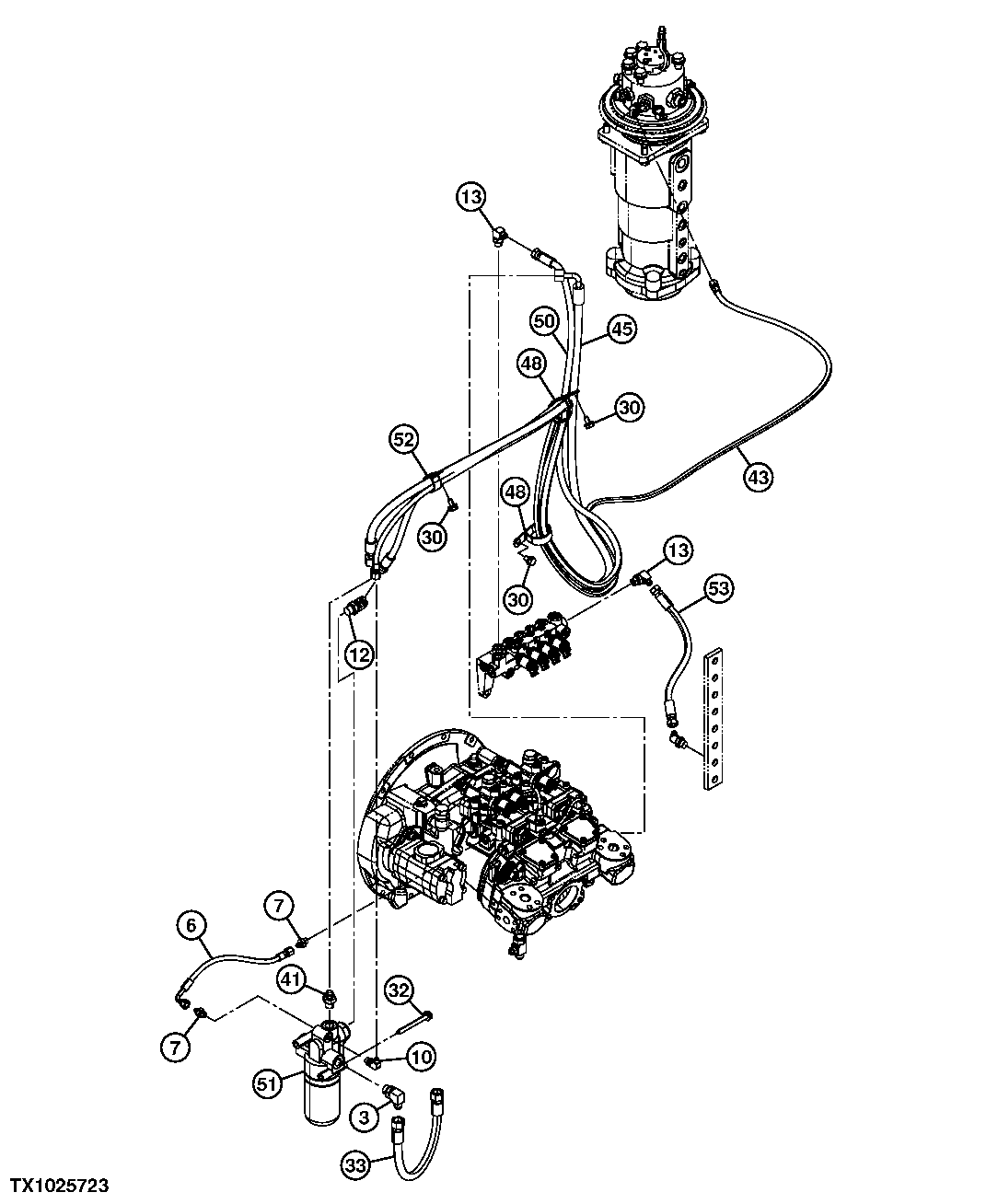

Pilot Lines (Rotary Manifold To Hydraulic Pump)

Нет текстового описания
