Pilot Lines (Pilot Signal Manifold To Pilot Controller)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
5	M800650	1	Packing	SUB FOR 957366
5	A852223	6	Elbow Fitting	-
9	4261938	1	Fitting	-
9	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
17	3079728	2	Bushing	-
18	4629782	1	Hose Guard	-
19	4351774	1	Clamp	-
20	4121859	2	Clip	SUB FOR 4323613
23	4190244	1	Elbow Fitting	SUB FOR A852233
23	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
28	9766313	1	Bracket	-
29	4425177	1	Channel	-
30	19M7938	5	Cap Screw	M10 X 20, SUB FOR J901020
30	24M7346	5	Washer	11 X 20 X 2 mm, SUB FOR J222010
30	-	5	Part 13	J271020 NLA
31	4474337	1	Hose Clamp	-
32	T28949	1	Clamp	SUB FOR 4190274
33	4190266	1	Clip	-
35	4664680	1	Hydraulic Hose	-
36	4665142	1	Hydraulic Hose	-
37	4665143	1	Hydraulic Hose	-
38	4665144	1	Hydraulic Hose	-
39	4665145	1	Hydraulic Hose	-
40	R134002	1	Clamp	SUB FOR 4193816
41	4669248	1	Isolator	-
42	4673224	1	Hydraulic Hose	-

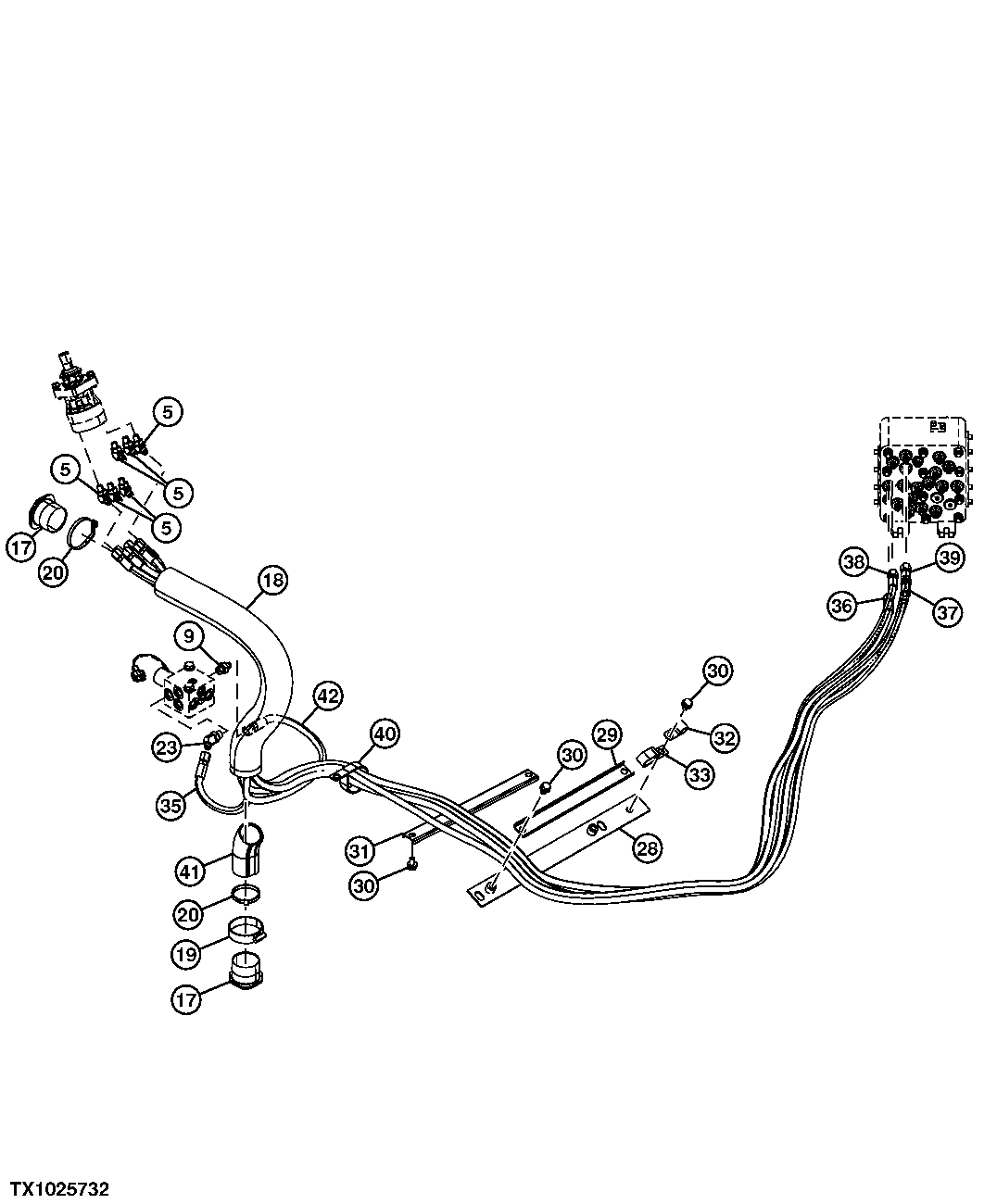

Pilot Lines (Pilot Signal Manifold To Pilot Controller)

Нет текстового описания
