Pilot Lines (Pilot Controls To Solenoid Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4651303	1	Bracket	-
1	-	4	Part 2	J271025 NLA
1	19M7402	4	Cap Screw	M10 X 25, SUB FOR J901025
1	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
3	-	2	Part 5	J271020 NLA
3	19M7938	2	Cap Screw	M10 X 20, SUB FOR J901020
3	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
4	4402599	1	Bracket	-
5	4609630	1	Valve	-
7	A852223	1	Elbow Fitting	-
7	M800650	1	Packing	SUB FOR 957366
9	A852123	1	Adapter Fitting	-
9	M800650	1	Packing	SUB FOR 957366
11	4656025	1	Hydraulic Hose	-
13	-	1	Part 15	9283696 NLA
13	4450911	1	Hydraulic Hose	SUB FOR 4606527
13	4327315	1	Hose Guard	4327293 NLA

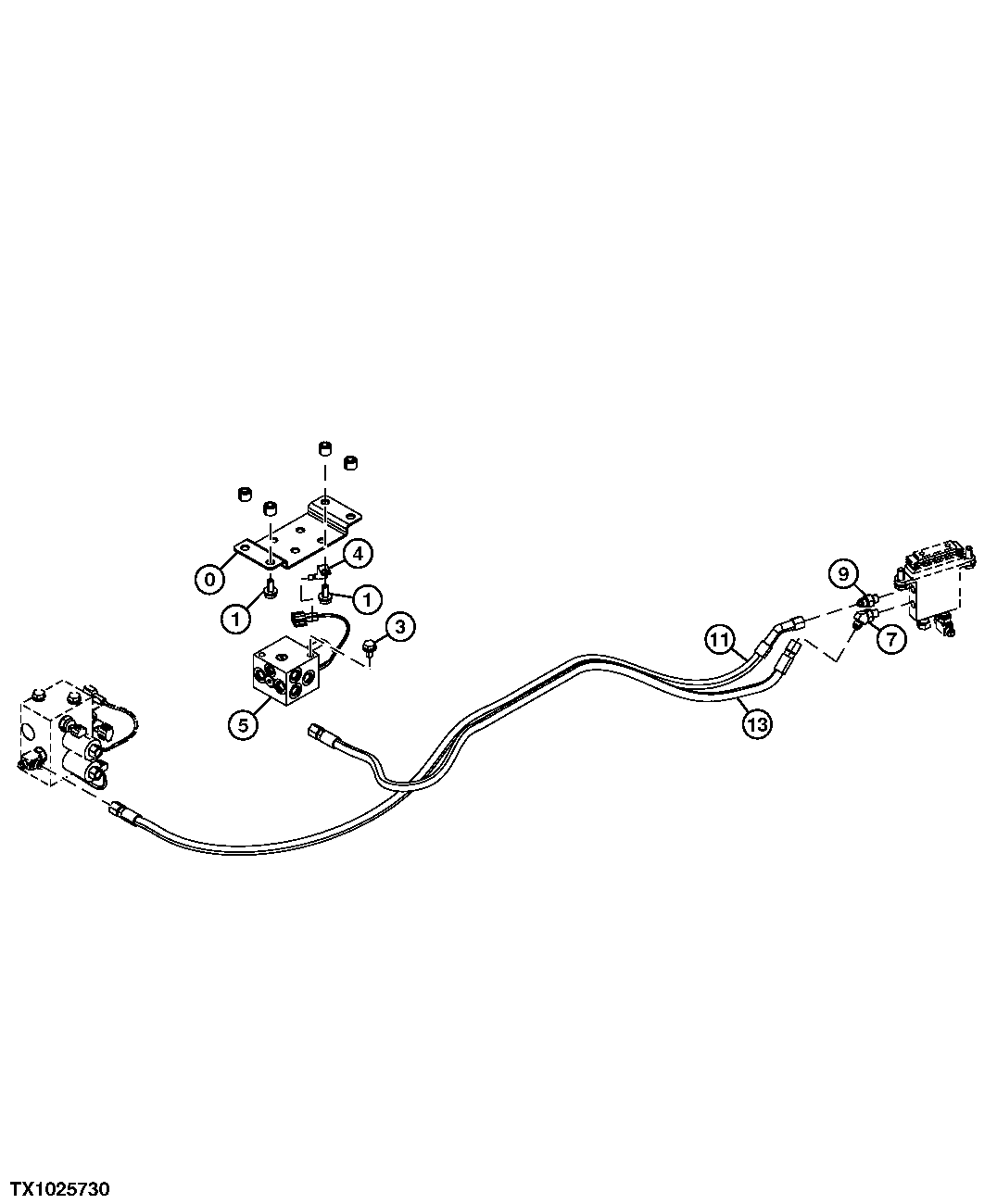

Pilot Lines (Pilot Controls To Solenoid Valve)
