Pilot Lines (Control Valve To Solenoid Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4625323	1	Line	-
1	4255304	3	Fitting	-
1	M800650	1	Packing	(SUB FOR 957366)
2	4293950	3	Fitting	-
2	M800650	1	Packing	(SUB FOR 957366)
3	A852222	1	Union Fitting	-
3	M800650	1	Packing	(SUB FOR 957366)
5	A852122	8	Adapter Fitting	-
5	M800650	1	Packing	(SUB FOR 957366)
10	4625320	1	Line	-
24	19M7576	2	Screw	M10 X 30, (SUB FOR J781030)
31	9258047	1	Solenoid Hydraulic Valve	(SUB FOR 9246518)
36	4602050	1	Hose	-
37	4672152	1	Hydraulic Hose	-
38	4643812	1	Hydraulic Hose	-
39	4639989	1	Line	-
40	4656051	1	Hydraulic Hose	-
41	4643029	1	Hydraulic Hose	-
42	4630947	1	Hydraulic Hose	-
43	4427351	1	Hydraulic Hose	-
44	4656049	1	Hydraulic Hose	-
45	4608947	1	Hydraulic Hose	-
46	A852422	4	Tee Fitting	-
46	M800650	1	Packing	(SUB FOR 957366)
47	4154670	3	Elbow Fitting	(SUB FOR A852322)
47	M800650	1	Packing	(SUB FOR 957366)
48	A885002	1	Plug	-
48	M800650	1	Packing	(SUB FOR 957366)

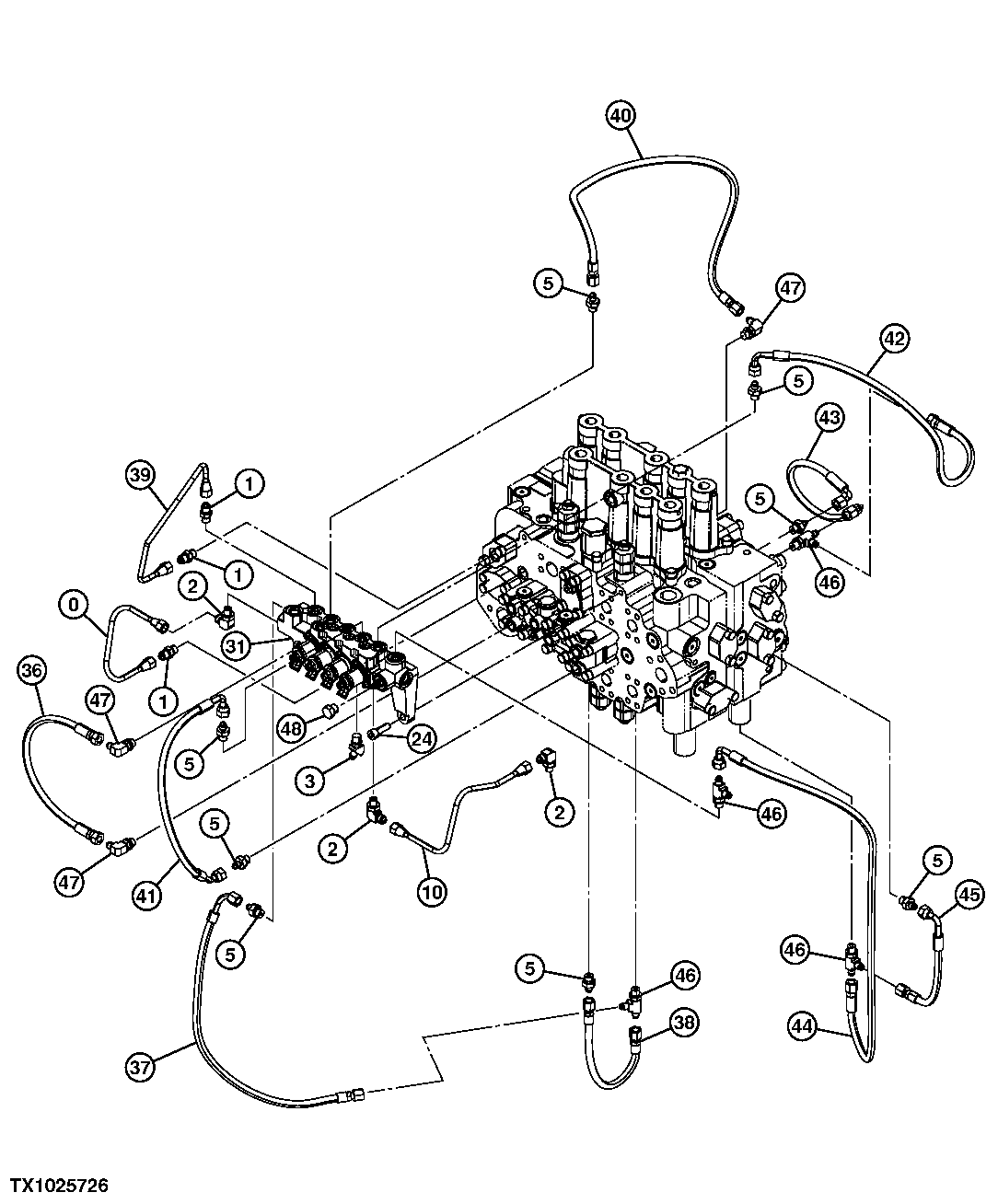

Pilot Lines (Control Valve To Solenoid Valve)

Нет текстового описания
