Открытый узел

Pilot Lines, Control Valve To Pilot Signal Manifold

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	J780870	2	Socket Head Screw	-
2	4659273	1	Hydraulic Hose	-
3	A852122	3	Adapter Fitting	-
3	M800650	1	Packing	SUB FOR 957366
4	A852422	1	Tee Fitting	-
4	M800650	1	Packing	SUB FOR 957366
5	4659274	1	Hose	-
6	4659275	1	Hose	-
7	4154670	3	Elbow Fitting	SUB FOR A852322
7	M800650	1	Packing	SUB FOR 957366
8	4659276	1	Hose	-
9	A852323	4	Elbow Fitting	-
9	M800650	1	Packing	SUB FOR 957366
10	4659277	1	Hose	-
11	A852423	1	Tee Fitting	-
11	M800650	1	Packing	SUB FOR 957366
12	4659278	1	Hose	-
13	4659279	1	Hose	-
14	4618606	1	Hose	-
17	T28949	1	Clamp	SUB FOR 4190273 AND 4190273
18	-	1	Part 21	J271025 NLA
18	19M7402	1	Cap Screw	M10 X 25, SUB FOR J901025
18	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
19	4436535	1	Sensor	-
19	M800650	1	Packing	SUB FOR 957366
20	XCL-29	1	Hose Clamp	SUB FOR 4193848
21	A852333	1	Elbow Fitting	-
21	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
22	3106817	1	Wiring Harness	-
24	A852133	2	Adapter Fitting	-
24	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
25	9263559	1	Solenoid Valve	-
26	M45242	3	Clamp	SUB FOR 4190292
27	H77698	2	Tie Band	SUB FOR 4055312

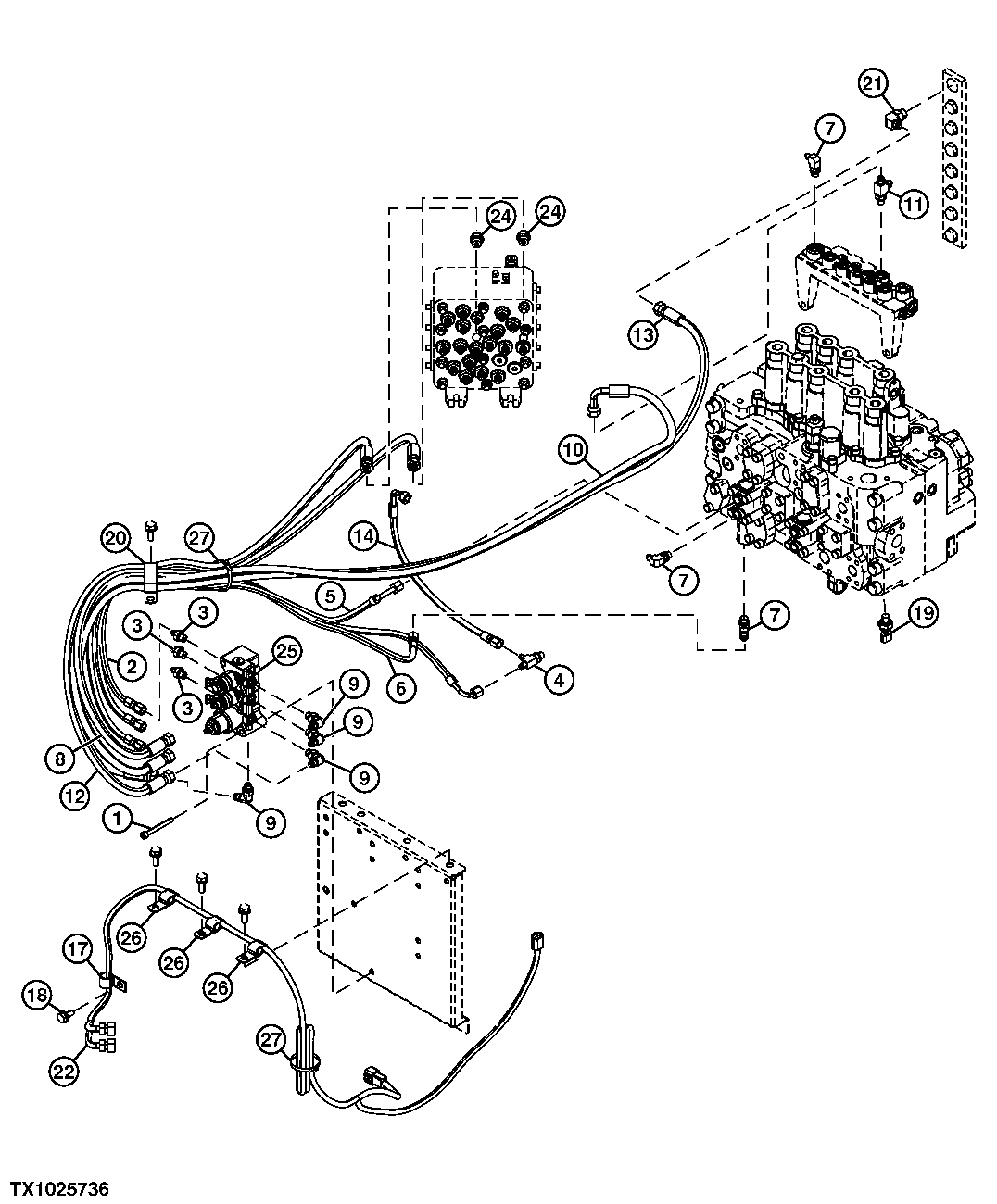

Pilot Lines, Control Valve To Pilot Signal Manifold

Нет текстового описания
