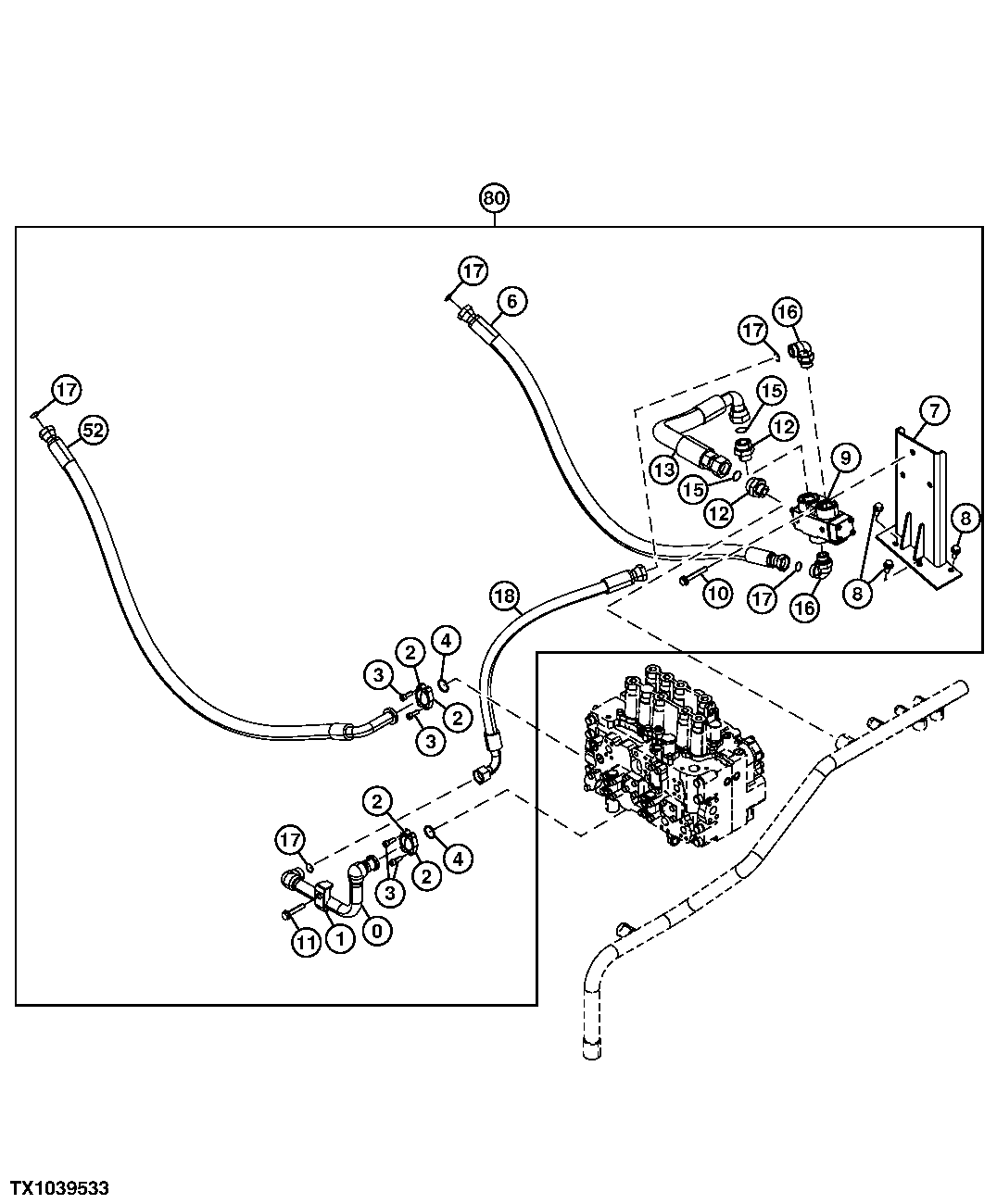

Main Hydraulic Lines - 1 (Hi-Flow Kit)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8100955	1	Pipe	SUB FOR 8100062
1	4190127	1	Clamp	-
2	H61354	4	Flange Fitting	SUB FOR 962453
3	19M7576	8	Screw	M10 X 30, SUB FOR J781030
4	966993	2	O-Ring	-
6	-	1	Part 6	9266932 NLA
6	4286816	1	Hydraulic Hose	-
6	-	4	Part 8	4327294 NLA, MF XHG-075, CTL
7	8106094	1	Bracket	-
8	-	3	Part 10	J271230 NLA
8	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
8	19M8011	3	Cap Screw	M12 X 30, SUB FOR J901230
9	4626057	1	Valve	-
10	-	1	Part 14	J271290 NLA
10	19M7943	1	Cap Screw	M12 X 90, SUB FOR J901290
10	24M7345	1	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
11	-	3	Part 17	J271270 NLA
11	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
11	19M7753	3	Cap Screw	M12 X 70, SUB FOR J901270
12	A853180	2	Adapter Fitting	-
12	TH101926	1	O-Ring	SUB FOR 4506429
13	4658400	1	Hydraulic Hose	-
15	T78612	2	O-Ring	SUB FOR 4187329
16	A853388	2	Elbow Fitting	-
16	TH101926	1	O-Ring	SUB FOR 4506429
17	T76938	5	O-Ring	SUB FOR 4187328
18	4308148	1	Hydraulic Hose	-
52	-	1	Part 28	9134319 NLA
52	4297044	1	Hydraulic Hose	-
52	-	4	Part 30	4327294 NLA, MF XHG-075, CTL
80	-	1	Part 31	Hi-Flow Kit Mono Boom, AT342117 NLA, WHOLE GOODS
80	-	1	Part 32	Furnish Components Hi-Flow Kit 2P Boom, AT342118 NLA, WHOLE GOODS

Main Hydraulic Lines - 1 (Hi-Flow Kit)
