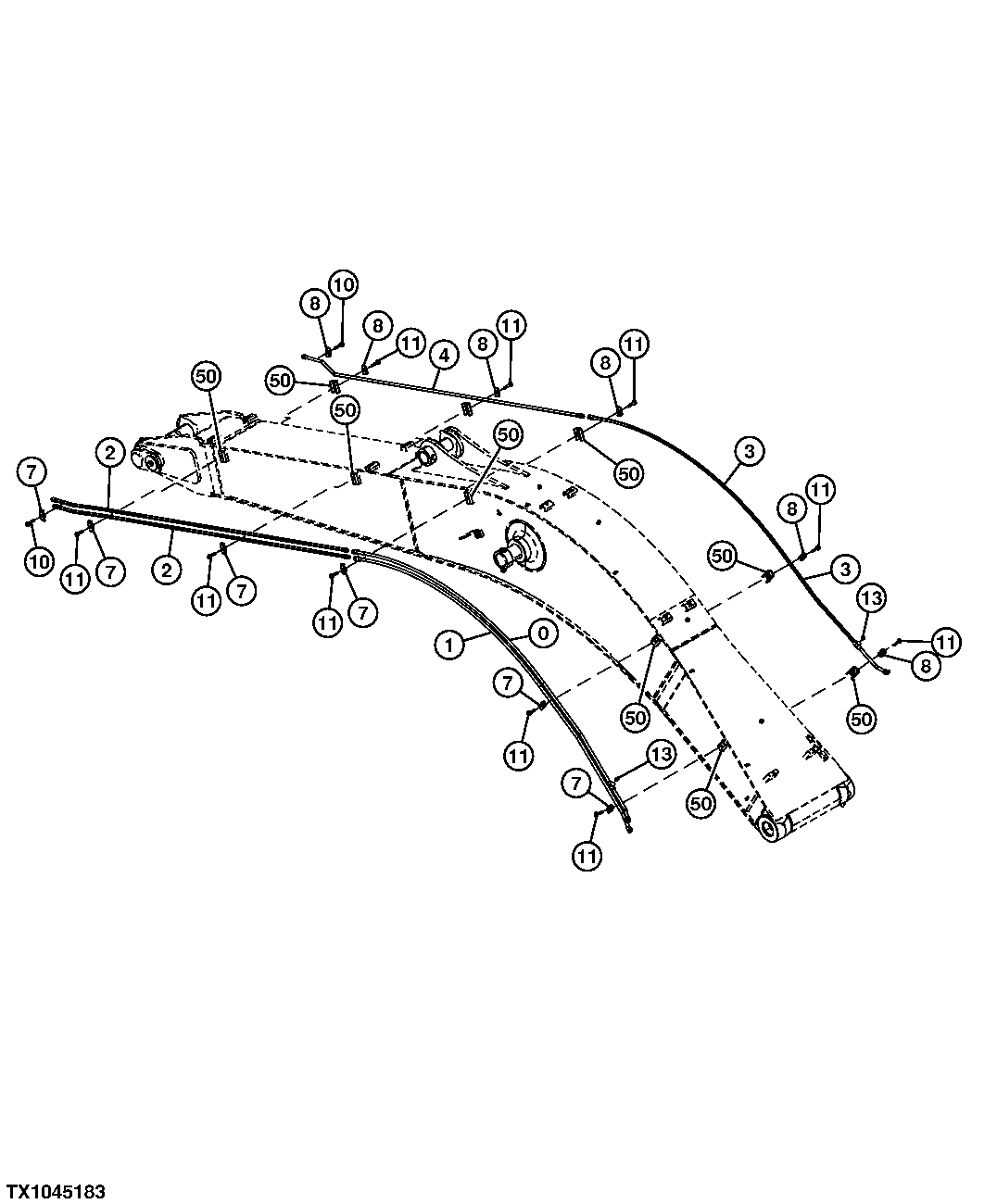

Low Flow Boom Auxiliary Lines (Mono Boom)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8065843G	1	Pipe	(SUB FOR 8065843)
1	8065842G	1	Oil Line	(SUB FOR 8065842)
2	8078451G	2	Pipe	(SUB FOR 8078451)
3	8065844G	1	Pipe	(SUB FOR 8065844)
4	8078448G	1	Pipe	(SUB FOR 8078448)
7	4189858	6	Clamp	-
8	4190124	6	Clamp	-
10	-	2	Part 8	(4661579 NLA)
10	19M8348	2	Cap Screw	M12 X 65, (SUB FOR J901265)
10	24M7345	2	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
11	-	10	Part 11	(4665706 NLA)
11	19M7362	10	Cap Screw	M12 X 55, (SUB FOR J901255)
11	24M7345	10	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
13	94-2023	2	Fitting Plug	-
50	9771315	10	Screw	SUB FOR 9765301

Low Flow Boom Auxiliary Lines (Mono Boom)

Нет текстового описания
