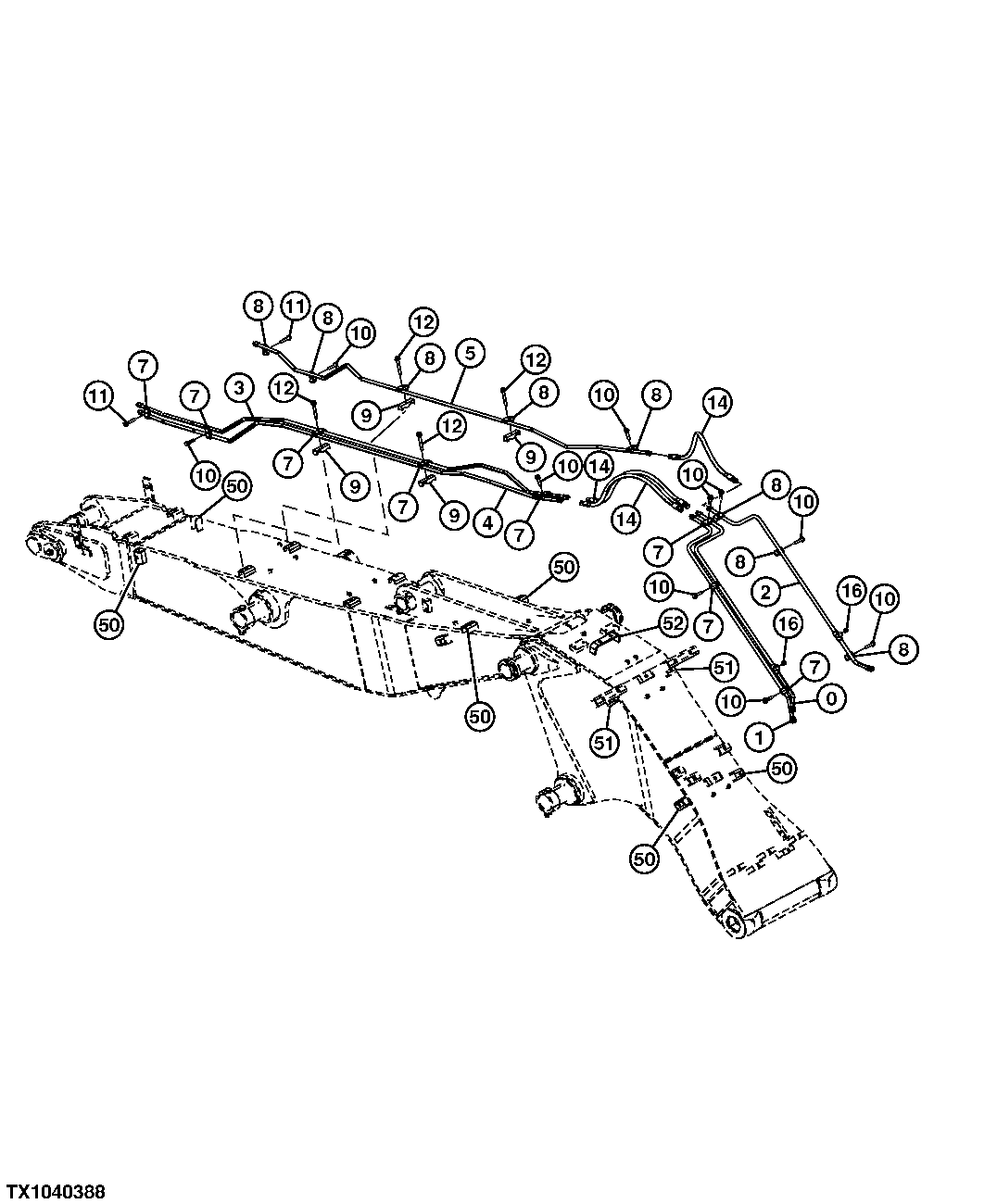

Low Flow Boom Auxiliary Lines (2P Boom)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8091757	1	Oil Line	-
1	8091756	1	Oil Line	-
2	8091758	1	Oil Line	-
3	7049668	1	Oil Line	-
4	7050281	1	Oil Line	-
5	7050282	1	Oil Line	-
7	4189858	8	Clamp	-
8	4190124	8	Clamp	-
9	4433639	4	Clamp	-
10	24M7345	10	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
10	19M7872	10	Cap Screw	M12 X 25, (SUB FOR J901225)
10	-	10	Part 10	(J271255 NLA)
11	-	2	Part 13	(J271265 NLA)
11	19M8348	2	Cap Screw	M12 X 65, (SUB FOR J901265)
11	24M7345	2	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
12	-	4	Part 16	(J271200 NLA)
12	19M7949	4	Cap Screw	M12 X 100, (SUB FOR J901200)
12	24M7345	4	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
14	4469297	3	Hose	-
16	94-2023	2	Fitting Plug	-
50	9763817	6	Weld Nut	-
51	9765301	2	Weld Nut	-
52	9765806	1	Weld Nut	-

Low Flow Boom Auxiliary Lines (2P Boom)
