Открытый узел

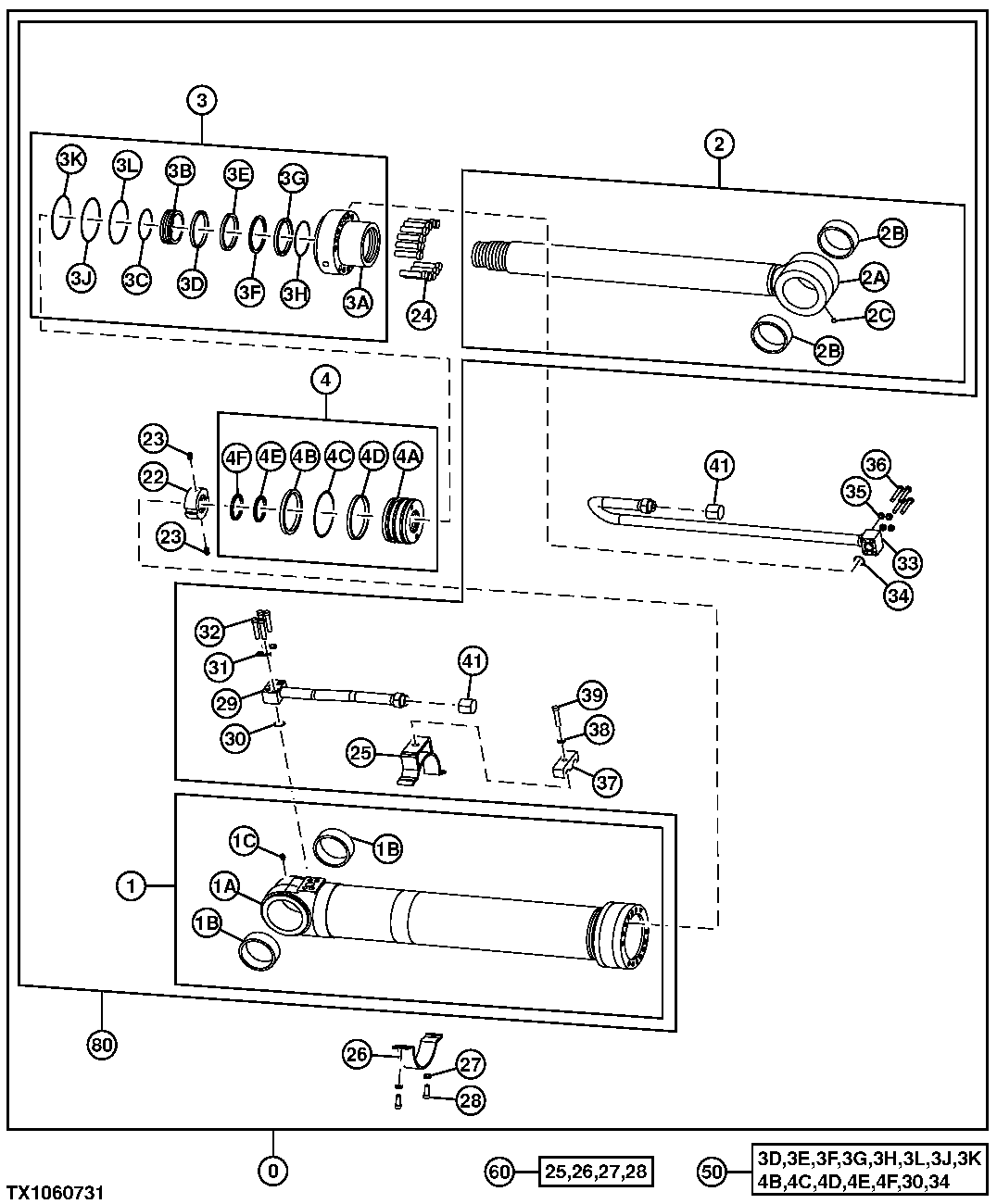

Left Positioning Cylinder

Left Positioning Cylinder

Left Positioning Cylinder

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Left Positioning Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	SUB PG200504G, 4646270 AND 9260264G NLA
1	1147801	1	Tube	-
1	1147801	1	Tube	SUB FOR PG201167
2	1147602	1	Rod	-
2	PG201168	1	Hyd Cylinder Rod Reman	-
3	1147603	1	Cover	-
4	1147605	1	Piston	-
22	0971104	1	Nut	SUB FOR 0971221, ALSO ORDER 0971323
23	0971323	2	Retainer	USE WITH 0971104
24	0971222	12	Screw	-
25	1147608	1	Band	-
26	-	1	Part 35	0971224 NLA
27	12H301	2	Lock Washer	1/2", SUB FOR A590912
28	19M7493	2	Cap Screw	M12 X 40, SUB FOR J901240
29	1147603	1	Cover	-
30	AT264347	1	O-Ring	SUB FOR 4506428
31	1147611	4	Washer	-
32	1147612	4	Bolt	-
33	1147613	1	Pipe	-
34	AT264347	1	O-Ring	SUB FOR 4506428
35	1147611	4	Washer	-
36	1147614	4	Bolt	-
37	1147615	1	Clamp	-
38	12H301	1	Lock Washer	1/2", SUB FOR A590912
39	1147616	1	Bolt	-
41	0971231	2	Cap	-
50	4669895	1	Seal Kit	-
60	0971237	1	Band Kit	-
80	PG200504G	1	Hydraulic Cylinder Reman	-
1A	-	1	Part 3	NSEP
1B	4364501	2	Bushing	-
1C	0971230	1	Lubrication Fitting	-
2A	-	1	Part 8	NSEP
2B	4364501	2	Bushing	-
2C	0971230	1	Lubrication Fitting	-
3A	1147604	1	Cover	-
3B	0971202	1	Bushing	SUB FOR 0971205
3C	0971206	1	Snap Ring	-
3D	0971207	1	Seal	-
3E	0971208	1	Packing	-
3F	0971209	1	Back-Up Ring	-
3G	0971210	1	Seal	-
3H	0971306	1	Snap Ring	-
3J	0971212	1	Back-Up Ring	-
3K	A811135	1	O-Ring	-
3L	AT264224	1	O-Ring	SUB FOR A811130
4A	1147606	1	Piston	-
4B	FYA00010655	1	Seal	SUB FOR 0971414
4C	0971217	2	Wear Ring	-
4D	FYA00001449	1	Seal	SUB FOR 0971218
4E	A811075	1	O-Ring	SUB FOR 4515028
4F	0971220	2	Back-Up Ring	-
