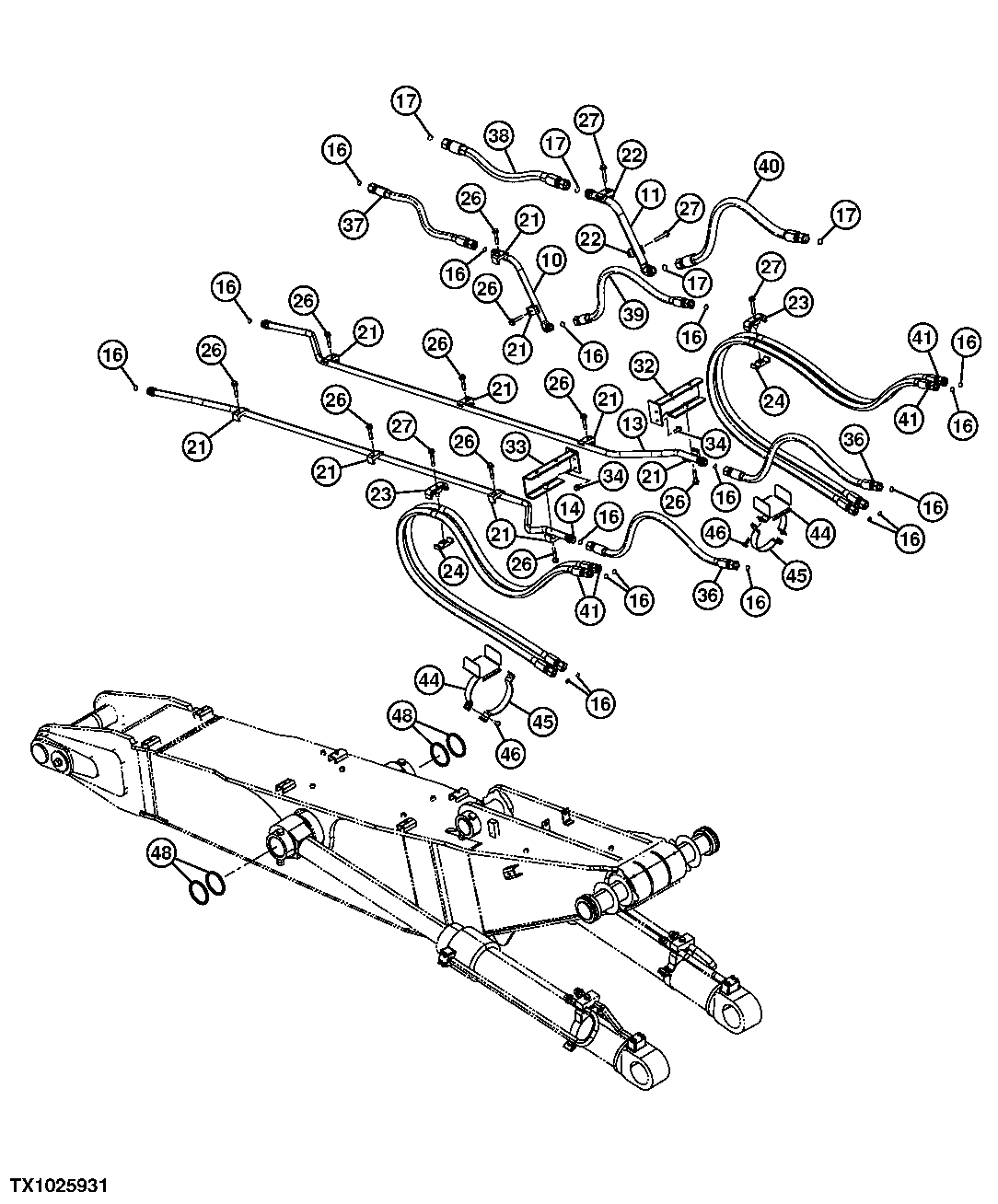

Hydraulic Lines On Boom To Cylinders (2P Boom)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
10	9759603	1	Line	-
11	9759604	1	Line	-
13	8089657	1	Line	-
14	8089656	1	Line	-
16	T77858	18	O-Ring	SUB FOR 4187308
17	T76938	4	O-Ring	SUB FOR 4187328
21	4190126	10	Clamp	-
22	4190127	2	Clamp	-
23	-	2	Part 9	Rubber, 4285723 NLA; ORDER 4189859
23	4189859	2	Clamp	Steel
24	AT318021	2	Clamp	SUB FOR 4285722
26	-	10	Part 12	J271265 NLA
26	19M7331	10	Cap Screw	M12 X 65
26	24M7047	10	Washer	13 X 24 X 2.500 mm
27	-	4	Part 15	J271275 NLA
27	19M8767	4	Screw	M12 X 75
27	24M7047	4	Washer	13 X 24 X 2.500 mm
32	8103473	1	Bracket	-
33	8103474	1	Bracket	-
34	19M8011	4	Cap Screw	M12 X 30, SUB FOR J901230
34	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
34	-	4	Part 20	J271230 NLA
36	4649408	2	Hydraulic Hose	-
37	4648966	1	Hydraulic Hose	-
38	4649410	1	Hydraulic Hose	-
39	4649407	1	Hydraulic Hose	-
40	4715621	1	Hose	SUB FOR 4648033
41	-	4	Part 28	9260057 NLA
41	4665382	1	Hydraulic Hose	-
41	XHG-075	1	Hose Guard	SUB FOR 4327294, CTL
44	8094733	2	Clamp	-
45	3088623	2	Clamp	-
46	-	4	Part 33	J271035 NLA
46	19M7550	4	Cap Screw	M10 X 35, SUB FOR J901035
46	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
48	TH102411	4	Seal	SUB FOR 4074008

Hydraulic Lines On Boom To Cylinders (2P Boom)
