Открытый узел

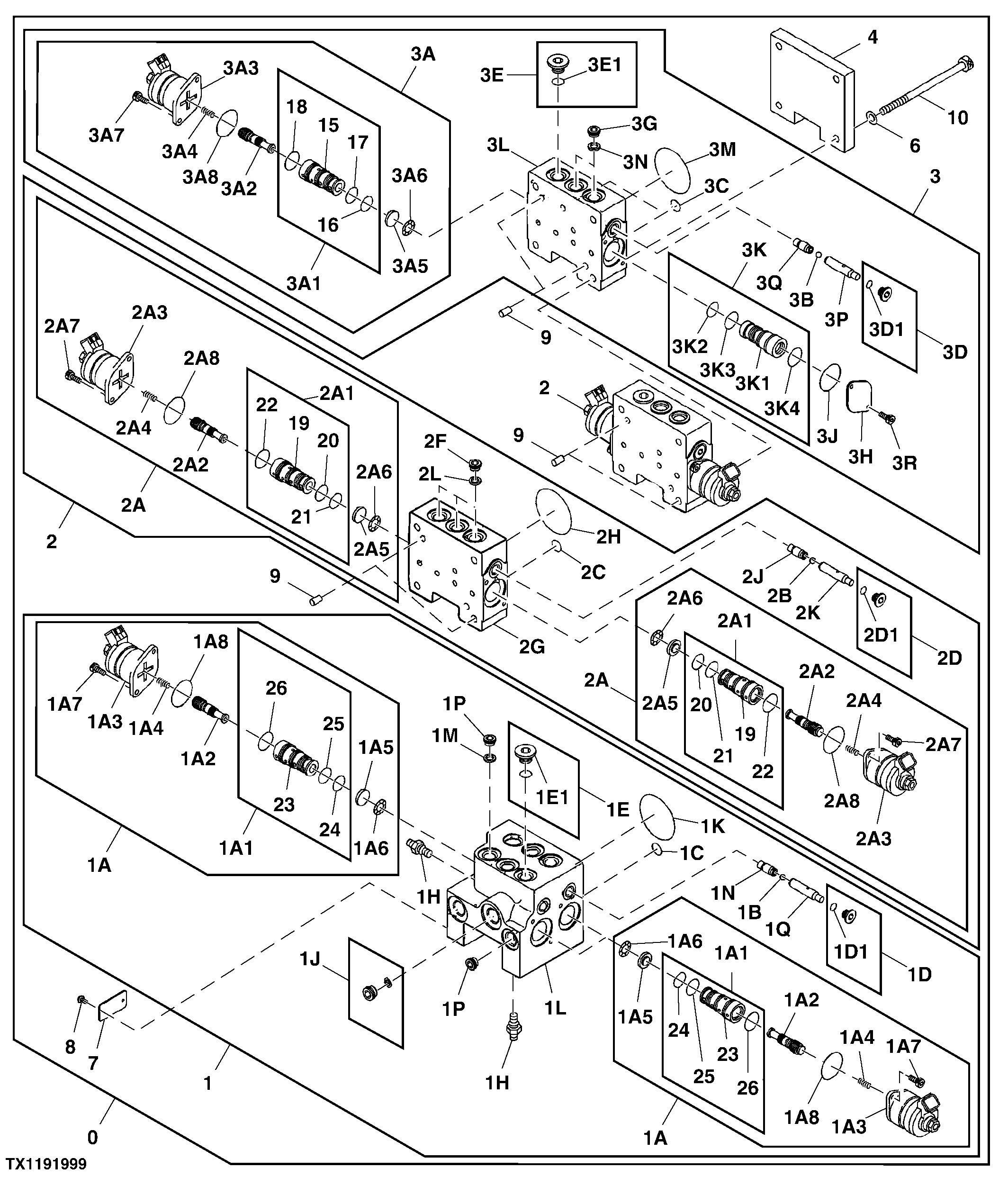

Boom Positioning Pump Solenoid Valve Components

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9275335	1	Solenoid Valve	-
1	9296713	1	Solenoid Valve	SUB FOR 9258401
2	9276202	2	Solenoid Hydraulic Valve	SUB FOR 9258402
3	9276201	1	Solenoid Hydraulic Valve	SUB FOR 9258403
4	3107707	1	End Plate	-
6	4669080	4	Washer	-
7	-	1	Part 83	NSEP
8	M491832	2	Screw	-
9	J400613	6	Dowel Pin	-
10	J780808	4	Bolt	-
15	-	1	Part 87	NSEP
16	4185600	1	O-Ring	-
17	R99052	1	O-Ring	SUB FOR 4484114, 0408410
18	4163873	1	O-Ring	SUB FOR 4484116, AT153904, 0408411
19	-	1	Part 91	NSEP
20	4185600	1	O-Ring	-
21	R99052	1	O-Ring	SUB FOR 4484118, 0408410
22	4163873	1	O-Ring	SUB FOR 4484116, AT153904, 0408411
23	-	1	Part 95	NSEP
24	4185600	1	O-Ring	-
25	R99052	1	O-Ring	SUB FOR 4484118, 0408410
26	4163873	1	O-Ring	SUB FOR 4484116, AT153904, 0408411
1A	9218234	3	Solenoid Valve	-
1B	4602182	2	Ball	-
1C	CH11560	2	Packing	SUB FOR 939356
1D	9134109	2	Drain Plug	SUB FOR 9089484
1E	3097791	1	Plug	SUB FOR 3098639
1E	M800650	1	Packing	SUB FOR 9230456
1H	-	2	Part 18	NSEP
1J	9228828	1	Plug	-
1K	CH11436	1	O-Ring	SUB FOR A810050
1L	-	1	Part 21	NSEP
1M	4666096	5	Seal	-
1N	4654403	2	Piston	-
1P	-	6	Part 24	NSEP
1Q	4654404	2	Piston	-
1A1	-	1	Part 4	NSEP
1A2	-	1	Part 5	NSEP
1A3	-	1	Part 6	NSEP
1A4	-	1	Part 7	NSEP
1A5	-	1	Part 8	NSEP
1A6	4489678	1	Washer	-
1A7	T111645	2	Screw	SUB FOR M340513
1A8	4484114	1	O-Ring	-
1D1	4506408	1	O-Ring	-
1E1	957366	1	O-Ring	-
2A	9218234	2	Solenoid Valve	-
2B	4602182	1	Ball	-
2C	CH11560	2	Packing	SUB FOR 939356
2D	9134109	1	Drain Plug	SUB FOR 9089484
2F	-	3	Part 41	NSEP
2G	-	1	Part 42	NSEP
2H	CH11436	1	O-Ring	SUB FOR A810050
2J	4654403	1	Piston	-
2K	4654404	1	Piston	-
2L	4666096	3	Seal	-
2A1	-	1	Part 29	NSEP
2A2	-	1	Part 30	NSEP
2A3	-	1	Part 31	NSEP
2A4	-	1	Part 32	NSEP
2A5	-	1	Part 33	NSEP
2A6	4489678	1	Washer	-
2A7	T111645	2	Screw	SUB FOR M340513
2A8	4484114	1	O-Ring	-
2D1	4506408	1	O-Ring	-
3A	9218234	1	Solenoid Valve	-
3B	4602182	1	Ball	-
3C	CH11560	2	Packing	SUB FOR 939356
3D	9134109	1	Drain Plug	SUB FOR 9089484
3E	M800650	1	Packing	SUB FOR 9230458
3E	3097791	1	Plug	SUB FOR 3098639
3G	-	2	Part 63	NSEP
3H	4484115	1	Plate	-
3J	4484114	1	O-Ring	-
3K	R99052	1	O-Ring	SUB FOR 9228787
3K	4185600	1	O-Ring	-
3K	3095747	1	Sleeve	-
3K	4163873	1	O-Ring	SUB FOR 0408411
3L	-	1	Part 71	NSEP
3M	CH11436	1	O-Ring	SUB FOR A810050
3N	4666096	2	Seal	-
3P	4654404	1	Piston	-
3Q	4654403	1	Piston	-
3R	T111645	2	Screw	SUB FOR M340513
3A1	-	1	Part 49	NSEP
3A2	-	1	Part 50	NSEP
3A3	-	1	Part 51	NSEP
3A4	-	1	Part 52	NSEP
3A5	-	1	Part 53	-
3A6	4489678	1	Washer	-
3A7	T111645	2	Screw	SUB FOR M340513
3A8	4484114	1	O-Ring	-
3D1	4506408	1	O-Ring	-
3E1	957366	1	O-Ring	-
3K1	3095747	1	Sleeve	-
3K2	4185600	1	O-Ring	-
3K3	R99052	1	O-Ring	SUB FOR 4484118, 0408410
3K4	4163873	1	O-Ring	SUB FOR 4484116,, AT153904, 0408411

Boom Positioning Pump Solenoid Valve Components
