Boom Hydraulic Lines - 2P Boom (Hi-Flow Kit)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8103803	1	Oil Line	-
1	8102087	1	Oil Line	-
3	8089659	1	Oil Line	-
4	8091263	1	Oil Line	-
6	4649411	2	Hose	-
8	T76938	6	O-Ring	SUB FOR 4187328
10	4153488	17	Clamp	-
11	4190127	2	Clamp	-
13	-	15	Part 9	J271275 NLA
13	24M7345	15	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
13	19M8088	15	Cap Screw	M12 X 75, SUB FOR J901275
14	-	4	Part 12	J271280 NLA
14	19M7364	4	Cap Screw	M12 X 80, SUB FOR J901280
14	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
16	A885008	1	Pipe Plug	-
16	TH101926	1	O-Ring	SUB FOR 4506429
80	-	1	Part 17	Furnish Components Hi-Flow Kit 2P Boom, AT342118 NLA, WHOLE GOODS

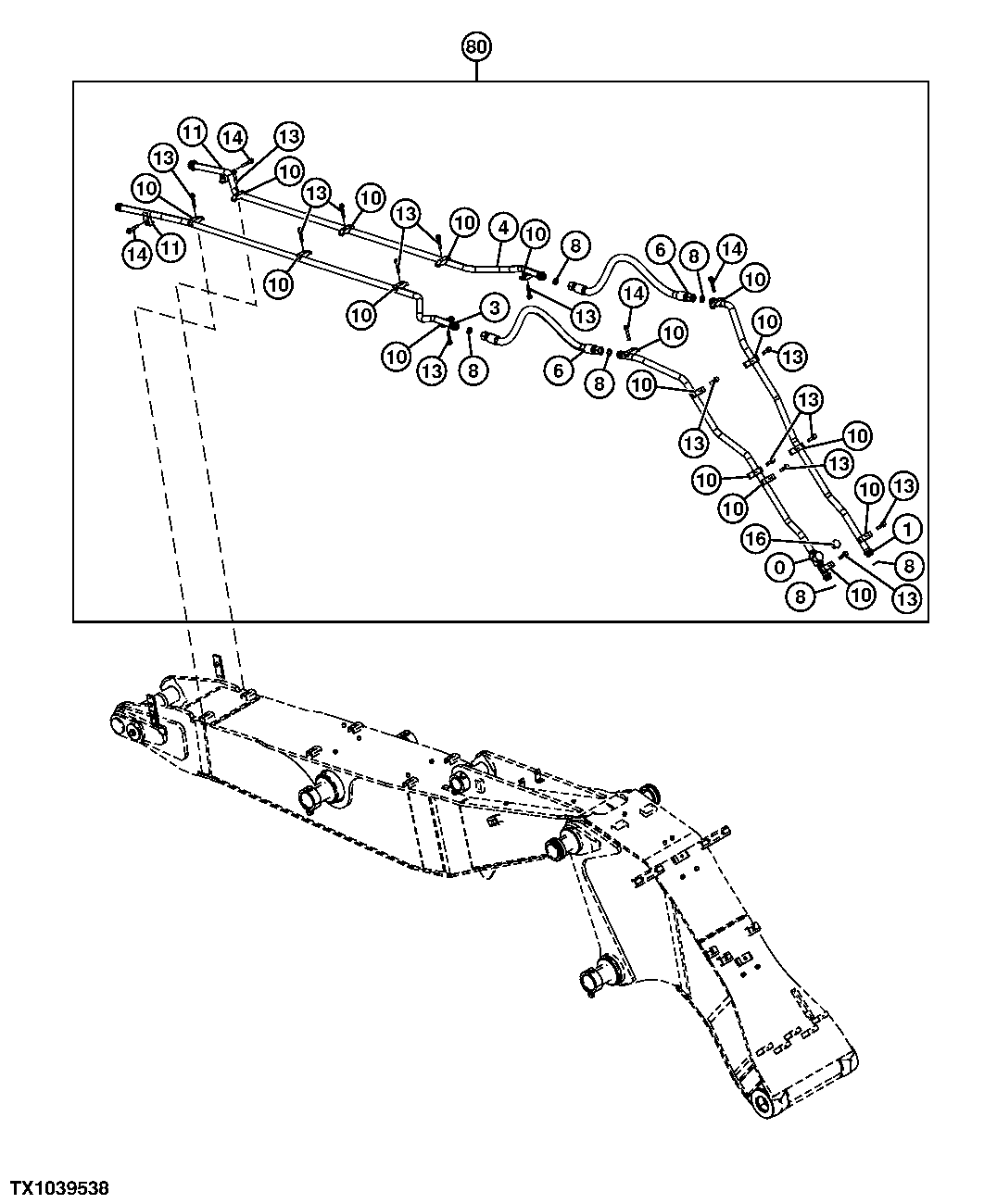

Boom Hydraulic Lines - 2P Boom (Hi-Flow Kit)
