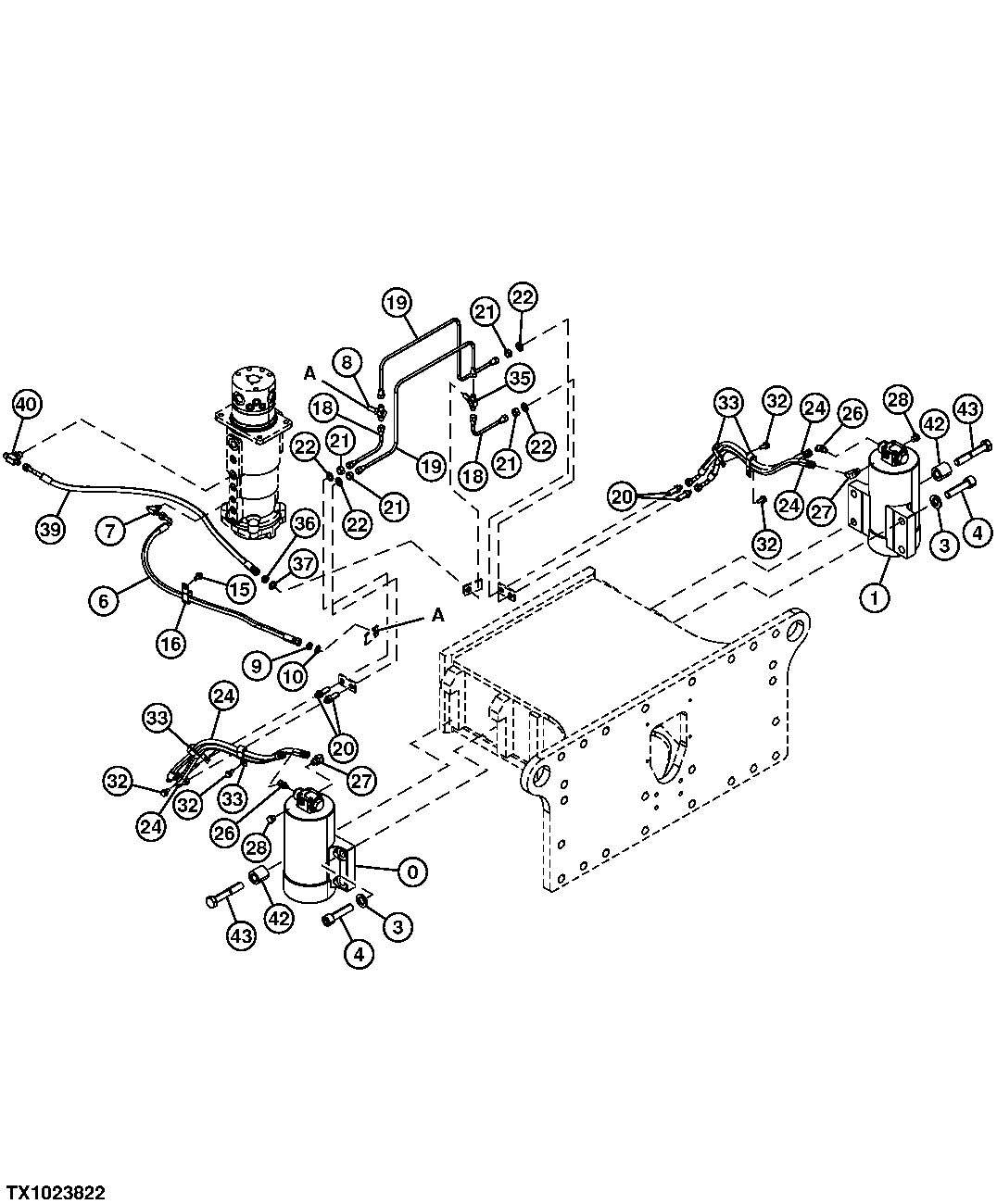

Axle Lock Lines

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4641088	1	Hydraulic Cylinder	-
1	4646370	1	Hydraulic Cylinder	-
3	J222024	6	Washer	-
4	19M9540	6	Screw	M24 X 100, SUB FOR M342400
6	-	1	Part 5	9280592 NLA
6	4628869	1	Hydraulic Hose	-
6	4327315	1	Hose Guard	SUB FOR 4327293
7	A852523	1	Tee Fitting	-
7	M800650	1	Packing	SUB FOR 957366
8	4280282	1	Tee Fitting	-
9	14H888	1	Nut	9/16", SUB FOR 4202531
10	24M7085	1	Washer	15 X 28 X 2.500 mm, SUB FOR A590114
15	-	1	Part 13	J271025 NLA
15	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
15	19M7402	1	Cap Screw	M10 X 25, SUB FOR J901025
16	4190266	1	Clip	-
18	4651836	2	Pipe	-
19	3107586	2	Pipe	-
20	4183224	4	Adapter Fitting	-
21	14M7289	4	Nut	M16, SUB FOR J952016
22	24M7053	4	Washer	17 X 30 X 3 mm, SUB FOR A590116
24	4659943	4	Hydraulic Hose	-
26	M800650	1	Packing	SUB FOR 957366
26	A852223	2	Elbow Fitting	-
27	A852333	2	Elbow Fitting	-
27	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
28	A885003	2	Pipe Plug	-
28	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
32	-	4	Part 29	J271025 NLA
32	19M7402	4	Cap Screw	M10 X 25, SUB FOR J901025
32	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
33	4190266	4	Clip	-
35	4280282	1	Tee Fitting	-
36	14H888	1	Nut	9/16", SUB FOR 4202531
37	24M7085	1	Washer	15 X 28 X 2.500 mm, SUB FOR A590114
39	-	1	Part 36	9265952 NLA
39	4466511	1	Hose	-
39	4327315	1	Hose Guard	SUB FOR 4327293
40	4266330	1	Tee Fitting	-
40	4506418	1	O-Ring	-
42	4672778	2	Spacer	-
43	19M7937	2	Cap Screw	M24 X 140, SUB FOR J932408
