Открытый узел

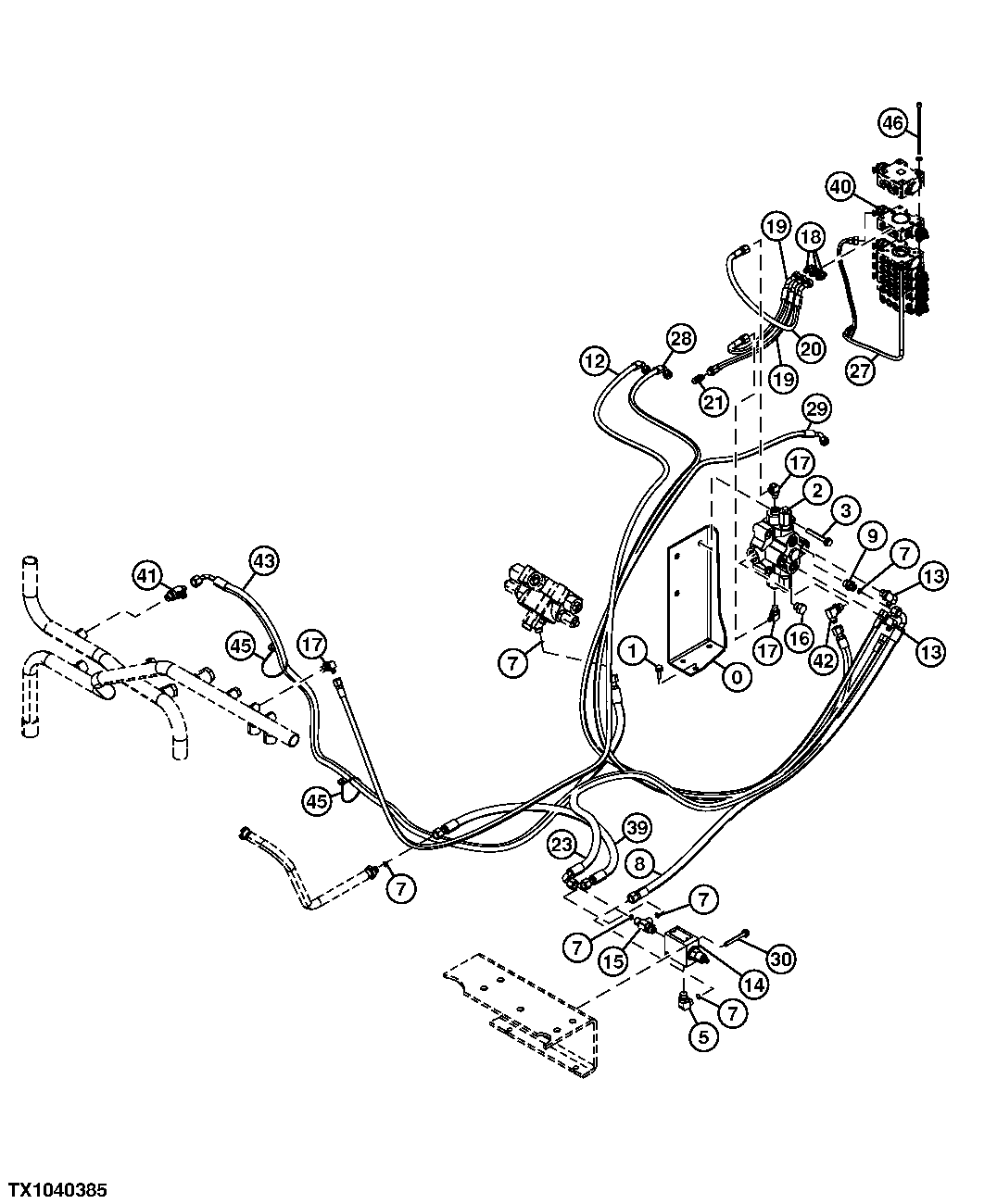

Auxiliary Low Flow Main Hydraulic Lines (2P Boom)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8104816	1	Bracket	-
1	-	3	Part 2	J271035 NLA
1	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
1	19M7550	3	Cap Screw	M10 X 35, SUB FOR J901035
2	4467405	1	Control Valve	Cylinder
2	4429303	1	Control Valve	Rotation, INCLUDES (2) 1197701
2	1197701	2	Valve	USE WITH 4429303
3	-	3	Part 8	J271290 NLA
3	19M7943	3	Cap Screw	M12 X 90, SUB FOR J901290
3	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222010
5	A853344	1	Elbow Fitting	-
5	4506418	1	O-Ring	-
7	T77857	5	O-Ring	SUB FOR 4138938
8	4311052	1	Hydraulic Hose	-
9	4506418	1	O-Ring	-
9	A853144	1	Adapter Fitting	-
12	-	1	Part 17	9267618 NLA
12	4659063	1	Hydraulic Hose	-
12	4327315	5	Hose Guard	SUB FOR 4327293
13	A852343	2	Elbow Fitting	-
13	4506418	1	O-Ring	-
14	4601969	1	Flow Control Hyd. Valve	-
15	A853444	1	Tee Fitting	-
15	4506418	1	O-Ring	-
16	4174541	1	Fitting	SUB FOR A885004
16	4506418	1	O-Ring	-
17	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
17	A852333	3	Elbow Fitting	-
18	A852123	3	Adapter Fitting	-
18	957366	1	O-Ring	-
19	4436264	2	Hydraulic Hose	-
20	4453063	1	Hydraulic Hose	-
21	A852323	1	Elbow Fitting	-
21	957366	1	O-Ring	-
23	4388116	1	Hydraulic Hose	-
27	4663669	1	Wiring Harness	-
28	-	1	Part 37	9272410 NLA
28	4664475	1	Hydraulic Hose	-
28	4327315	5	Hose Guard	SUB FOR 4327293
29	4664474	1	Hydraulic Hose	-
29	4327315	5	Hose Guard	SUB FOR 4327293
29	-	1	Part 40	9272409 NLA
30	-	2	Part 43	J271090 NLA
30	19M8183	2	Cap Screw	M10 X 90, SUB FOR J901090
30	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
39	4250058	1	Hydraulic Hose	-
40	9276202	1	Solenoid Hydraulic Valve	-
41	A852444	1	Tee Fitting	-
41	4506418	1	O-Ring	-
42	A852344	1	Elbow Fitting	-
42	4506418	1	O-Ring	-
43	4664629	1	Hydraulic Hose	SUB FOR 4313448
45	H77698	2	Tie Band	SUB FOR 4121859
46	4647508	4	Bolt	-

Auxiliary Low Flow Main Hydraulic Lines (2P Boom)

Нет текстового описания
