Открытый узел

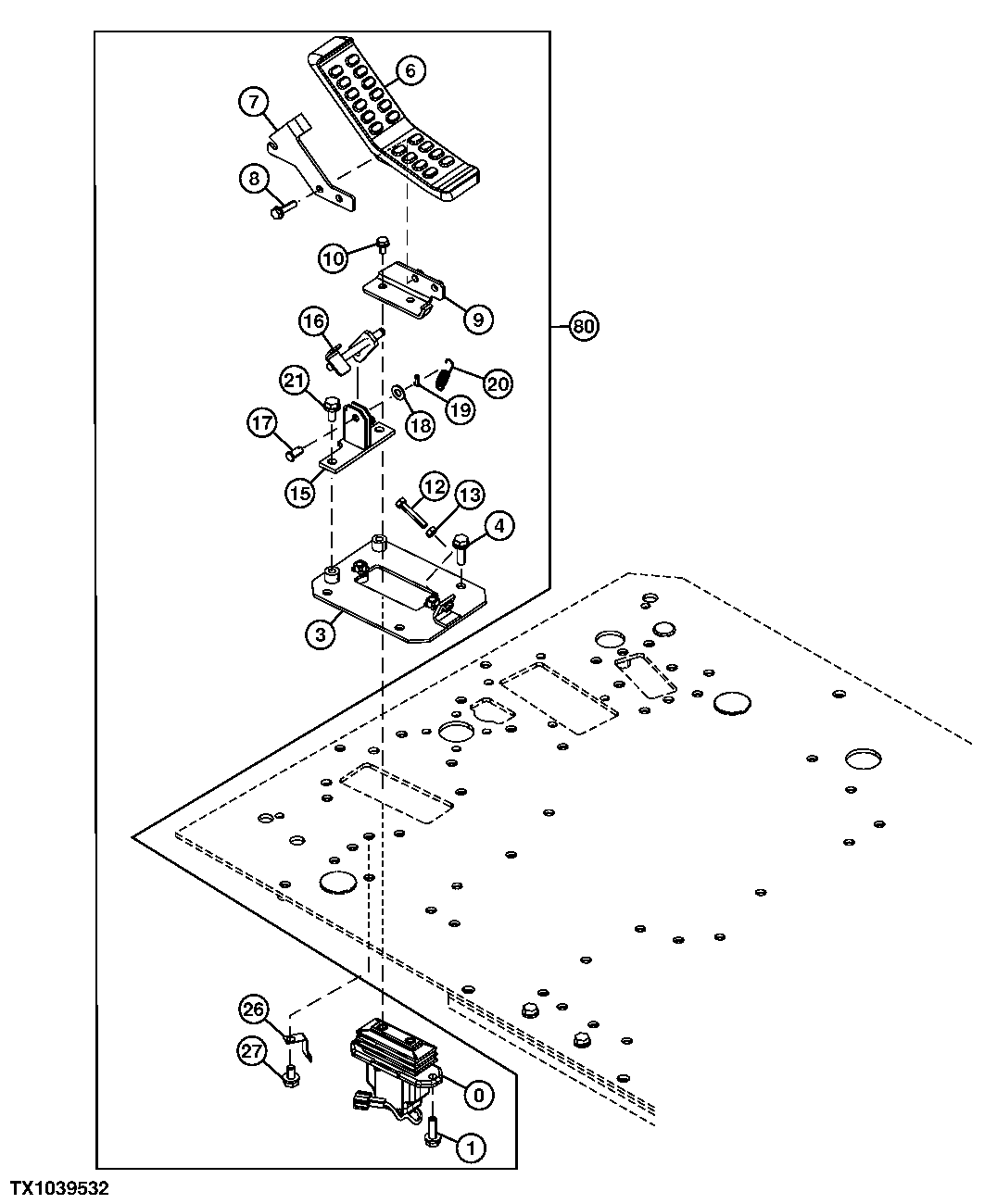

Auxiliary Foot Pedal (Hi-Flow Kit)

Auxiliary Foot Pedal (Hi-Flow Kit)

Auxiliary Foot Pedal (Hi-Flow Kit)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Auxiliary Foot Pedal (Hi-Flow Kit)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9230869	1	Valve	-
1	-	2	Part 2	(J271035 NLA)
1	19M7550	2	Cap Screw	M10 X 35, (SUB FOR J901035)
1	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
3	7053429	1	Bracket	-
4	-	3	Part 6	(J271035 NLA)
4	19M7550	3	Cap Screw	M10 X 35, (SUB FOR J901035)
4	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
6	1033219	1	Pedal	-
7	3110840	1	Bracket	-
8	-	2	Part 11	(J260835 NLA)
8	19M7298	2	Cap Screw	M8 X 35, (SUB FOR J900835)
8	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
9	8110646	1	Bracket	-
10	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
10	-	2	Part 15	(J260816 NLA)
10	19M7162	2	Cap Screw	M8 X 16, (SUB FOR J900816)
12	4317640	1	Bolt	-
13	14M7273	1	Nut	M8, (SUB FOR M500807)
15	9766876	1	Bracket	-
16	9766167	1	Stop	-
17	4287795	1	Pin	-
18	24M7028	1	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
19	11M7082	1	Cotter Pin	2.500 X 25 mm, (SUB FOR A763016)
20	4279604	1	Spring	-
21	-	2	Part 26	(J271025 NLA)
21	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J901025)
21	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
26	4667868	1	Bracket	-
27	-	1	Part 30	(J271020 NLA)
27	19M7938	1	Cap Screw	M10 X 20, (SUB FOR J901020)
27	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
80	AT342117	1	Field Installation Kit	Hi-Flow Kit Mono Boom, (WHOLE GOODS)
