Arm Low Flow Auxiliary Lines (2.91m) (Mono Boom)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8079434G	2	Oil Line	-
1	8079436G	1	Oil Line	-
3	4189858	2	Clamp	(SUB FOR 4354753)
4	4190124	2	Clamp	-
6	-	4	Part 5	(J271255 NLA)
6	19M7362	4	Cap Screw	M12 X 55, (SUB FOR J901255)
6	24M7345	4	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
8	4462707	3	Hydraulic Hose	-
11	94-1702	2	Adapter Fitting	(SUB FOR TH102949)
12	4644533	1	Cap	-
12	4644532	1	Cap	-
12	4232933	1	Fitting	-
13	TH4059552	1	Coupling	(SUB FOR 4059552)
13	4644532	1	Cap	-
13	4644533	1	Cap	-
14	94-1302	2	Adapter Fitting	-
17	94-1702	1	Adapter Fitting	(SUB FOR TH102949)
18	TH4059552	1	Coupling	(SUB FOR 4059552)
18	4644532	1	Cap	-
18	4644533	1	Cap	-
19	94-1302	1	Adapter Fitting	-
21	H77698	2	Tie Band	(SUB FOR 4121859)
50	9771315	4	Screw	SUB FOR 9765301

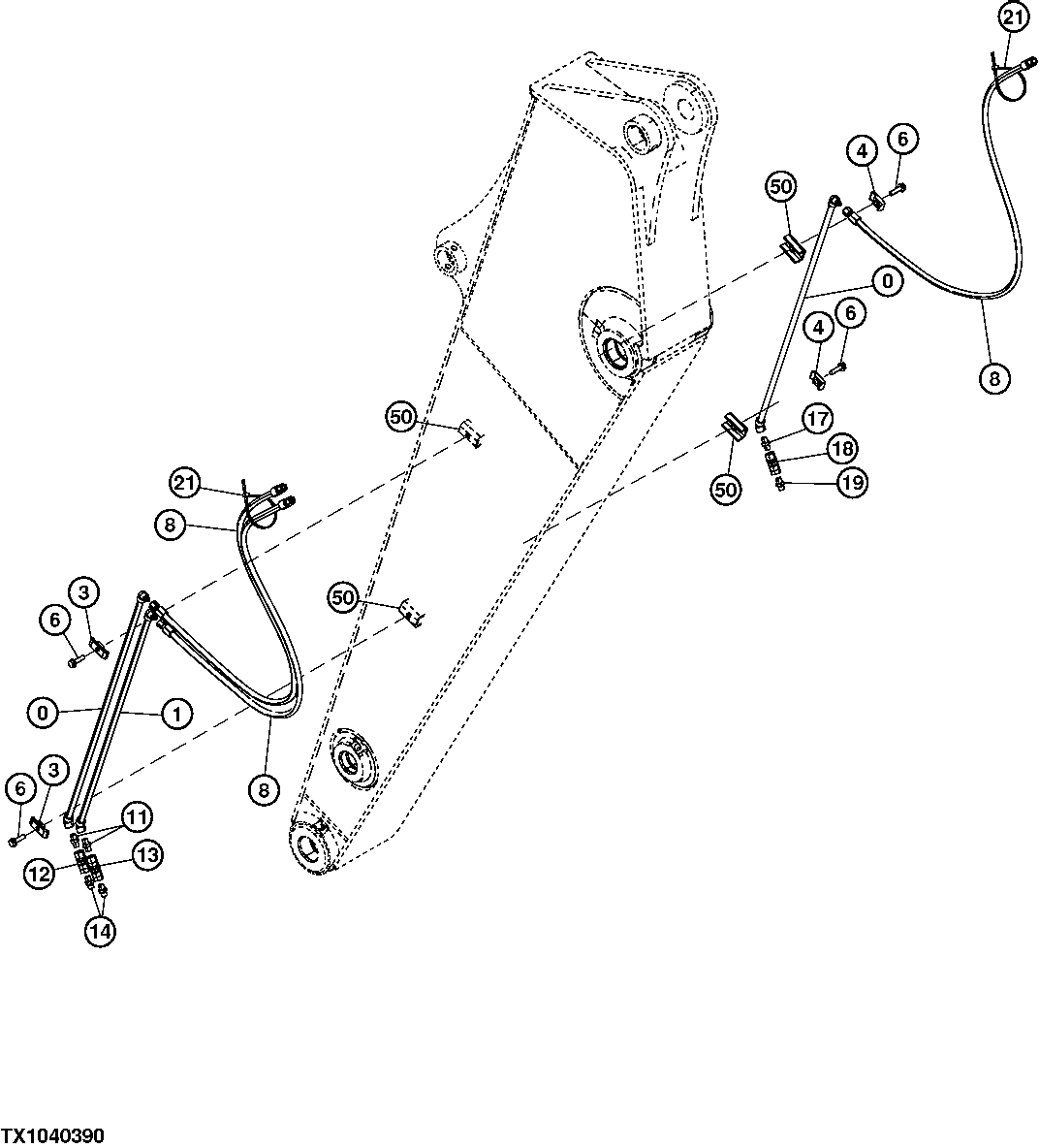

Arm Low Flow Auxiliary Lines (2.91m) (Mono Boom)

Нет текстового описания
