Arm Hydraulic Lines - 2P Boom (Hi-Flow Kit)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8083882G	1	Oil Line	-
1	8099403	1	Line	-
2	4628902	1	Hydraulic Hose	-
3	4642622	1	Hose	-
4	T76938	2	O-Ring	SUB FOR 4187328
5	T78612	2	O-Ring	SUB FOR 4187329
7	4447675	1	Flow Control Hyd. Valve	-
8	4205196	1	Adapter Fitting	-
8	TH101926	1	O-Ring	SUB FOR 4506429
9	T78612	1	O-Ring	SUB FOR 4187329
10	-	2	Part 11	J271085 NLA
10	19M8197	2	Cap Screw	M10 X 85, SUB FOR J901085
10	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
11	A885008	1	Pipe Plug	-
11	TH101926	1	O-Ring	SUB FOR 4506429
13	4475437	1	Flow Control Hyd. Valve	-
14	4042035	1	Adapter Fitting	-
14	970860	1	O-Ring	-
15	A885000	1	Pipe Plug	-
15	970860	1	O-Ring	-
16	-	2	Part 21	J271095 NLA
16	J901095	2	Bolt	-
16	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
18	9763892	1	Spacer	-
19	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222012
20	19M7402	1	Cap Screw	M10 X 25, SUB FOR J901205
22	4190127	2	Clamp	-
23	4053698	2	Clamp	-
24	-	3	Part 29	J271275 NLA
24	19M8088	3	Cap Screw	M12 X 75, SUB FOR J901275
24	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
80	-	1	Part 32	Furnish Components Hi-Flow Kit 2P Boom, AT342118 NLA, WHOLE GOODS

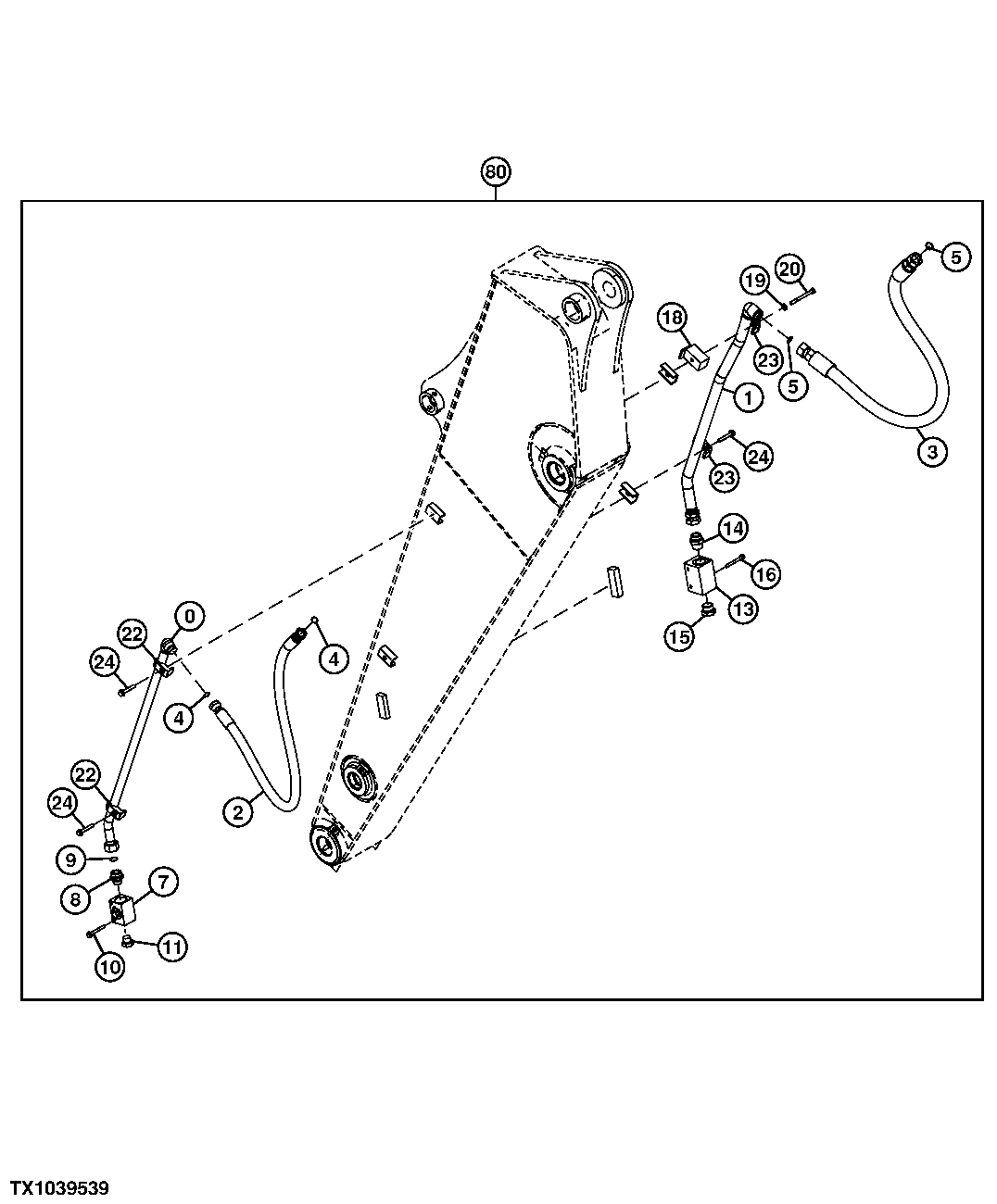

Arm Hydraulic Lines - 2P Boom (Hi-Flow Kit)

Нет текстового описания
