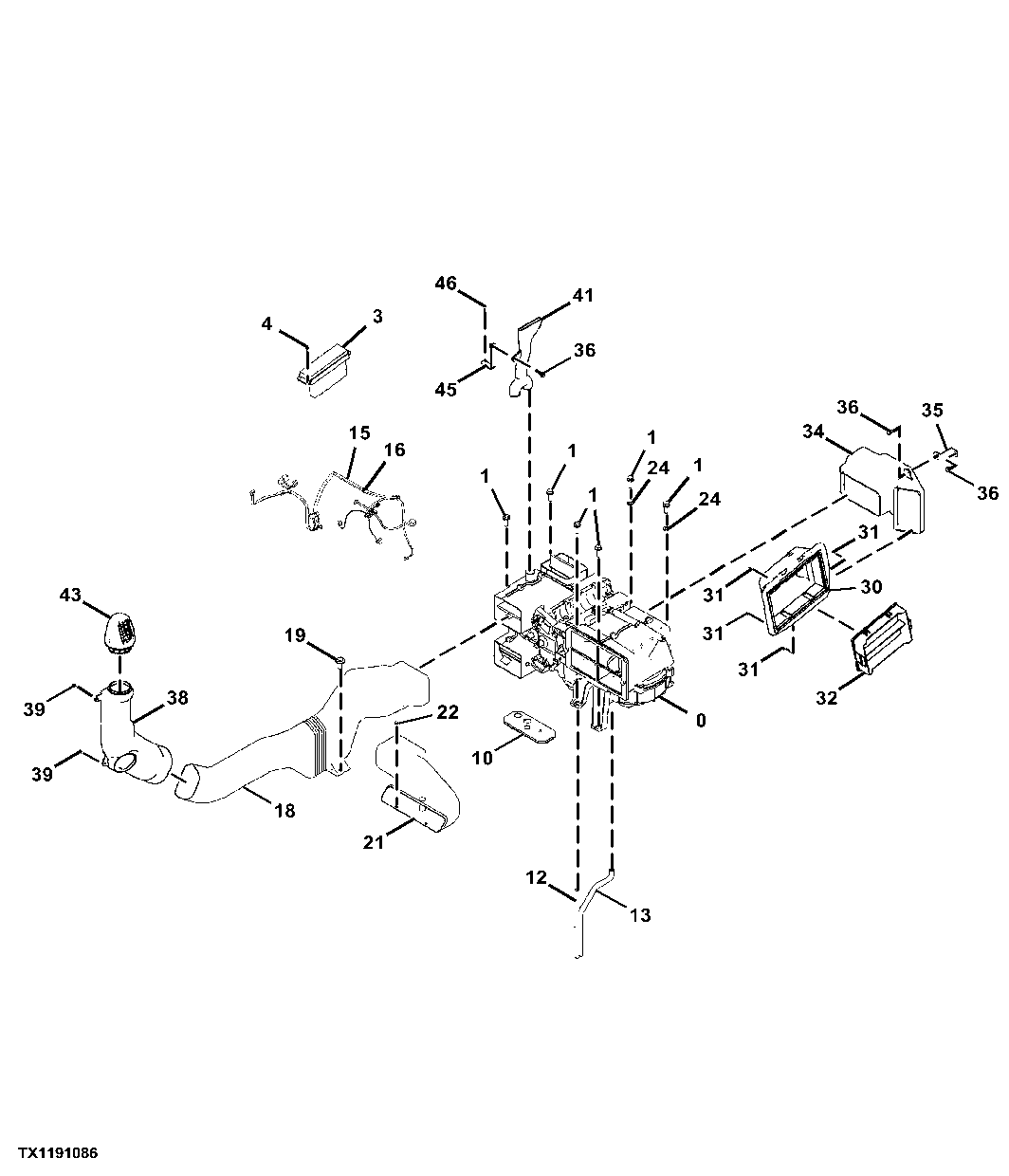

Air Conditioner/Heater (041125 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4713659	1	Air Conditioner	-
1	-	6	Part 2	J281035 NLA
1	19M7550	6	Cap Screw	M10 X 35, SUB FOR J901035
1	4486055	6	Washer	-
3	4713980	1	Air Heater Controller	-
4	-	4	Part 6	J460516 NLA
4	19M7372	4	Cap Screw	M5 X 16
4	12M7064	4	Lock Washer	5 mm
4	24M7348	4	Washer	5.500 X 10 X 1 mm
10	2058816	1	Bushing	-
12	4430870	1	Hose	-
13	4430871	1	Hose	-
15	1036639	1	Wiring Harness	-
16	4475769	1	Clip	-
18	4636094	1	Air Duct	-
19	-	1	Part 16	J281035 NLA
19	19M7550	1	Cap Screw	M10 X 35, SUB FOR J901035
19	4486055	1	Washer	-
21	4636096	1	Air Duct	-
22	24M7293	9	Washer	6.500 X 13 X 1.600 mm
22	12M7006	9	Lock Washer	6 mm
22	-	9	Part 20	J460616 NLA
22	19M8425	9	Cap Screw	M6 X 16
24	24M7101	2	Washer	11 X 34 X 3 mm, SUB FOR J217083
30	4640506	1	Air Duct	-
31	-	7	Part 26	J460616 NLA
31	19M8425	7	Cap Screw	M6 X 16
31	12M7006	7	Lock Washer	6 mm
31	24M7293	7	Washer	6.500 X 13 X 1.600 mm
32	4S00686R	1	Filter	SUB FOR 4632689 OR 4S00686
34	4636097	1	Air Duct	-
35	8100576	1	Bracket	-
36	-	3	Part 33	J260816 NLA
36	24M7055	3	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
36	19M7162	3	Cap Screw	M8 X 16, SUB FOR J900816
38	4636095	1	Air Duct	-
39	4444700	2	Screw	-
41	4636098	1	Air Duct	-
43	4631375	1	Air Duct	-
45	9764263	1	Bracket	-
46	-	2	Part 41	J460620 NLA
46	19M8425	2	Cap Screw	M6 X 16
46	12M7006	2	Lock Washer	6 mm
46	24M7293	2	Washer	6.500 X 13 X 1.600 mm
