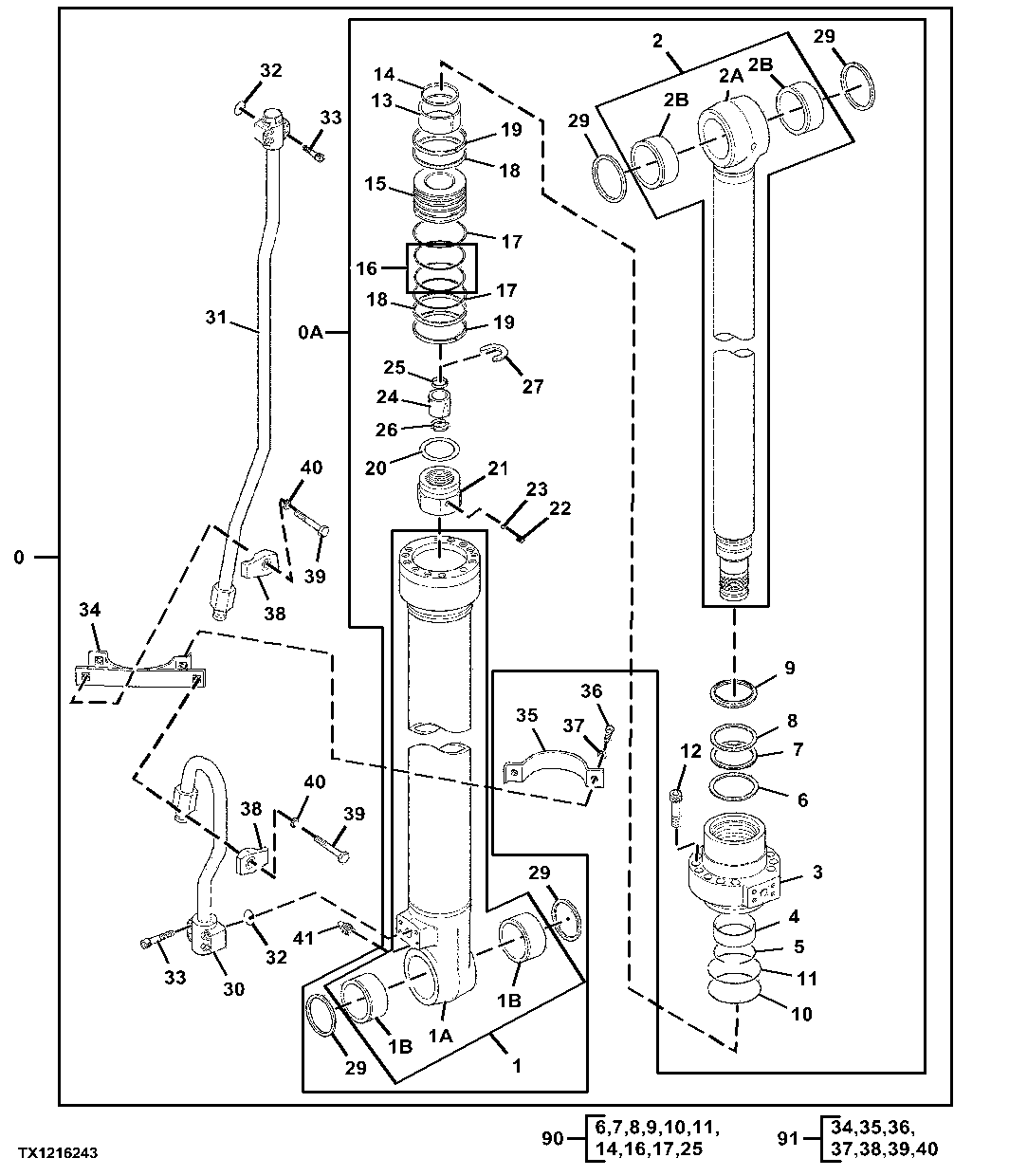

Log Loader Arm Cylinder Components

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4641545	1	Hydraulic Cylinder	SUB FOR FFSB114755
1	1163207	1	Tube	-
2	1163208	1	Hydraulic Cylinder Rod	-
3	0962003	1	Hydr. Cylinder Rod Guide	-
4	0836104	1	Bushing	-
5	0208504	1	Wear Ring	-
6	1112703	1	Ring	SUB FOR 0974306
7	1112704	1	Seal	SUB FOR 0974307
8	0836107	1	Back-Up Ring	-
9	0807904	1	O-Ring	SUB FOR 4S00772
10	A811140	1	O-Ring	-
11	0937506	1	Back-Up Ring	SUB FOR 0962004
12	19M8985	10	Screw	M20 X 80, SUB FOR 0166012
13	0962005	1	Bearing	-
14	0956612	1	Seal	SUB FOR 0962006
15	0962007	1	Piston	-
16	0373411	1	Sealing Ring	SUB FOR 4S00801
17	0492208	2	Back-Up Ring	SUB FOR 4S00802
18	0962008	2	O-Ring	SUB FOR 4S00803
19	0373413	2	Ring	SUB FOR 4S00804
20	0836111	1	Shim	-
21	0880607	1	Nut	-
22	H228111	1	Set Screw	SUB FOR 0352715
23	R26552	1	Ball	SUB FOR 0104404
24	H155321	1	Spacer	SUB FOR 0409913
25	H155322	1	Seal	SUB FOR 0667411
26	H155329	2	Ring	SUB FOR 0409915
27	H155330	1	Piston Ring	SUB FOR 0409916
29	TH102445	4	Seal	SUB FOR 4067901
30	1163203	1	Oil Line	-
31	1163204	1	Oil Line	-
32	AT264348	2	O-Ring	SUB FOR 984614
33	19M8448	8	Screw	M12 X 35, SUB FOR M341236
34	1163205	1	Clamp	-
35	0387311	1	Band	-
36	19M7550	2	Cap Screw	M10 X 35, SUB FOR J901035
37	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
38	0309219	2	Clamp	-
39	19M8348	2	Cap Screw	M12 X 65, SUB FOR 0224115
40	12M7067	2	Lock Washer	12 mm, SUB FOR 0208516
41	T116334	1	Lubrication Fitting	SUB FOR 0271312
90	4662880	1	Seal Kit	-
91	1163206	1	Clamp	-
0A	-	1	Part 2	4656438 NLA
1A	1163201	1	Tube	-
1B	0237404	2	Bushing	-
2A	1163202	1	Hydraulic Cylinder Rod	-
2B	0237404	2	Bushing	-
