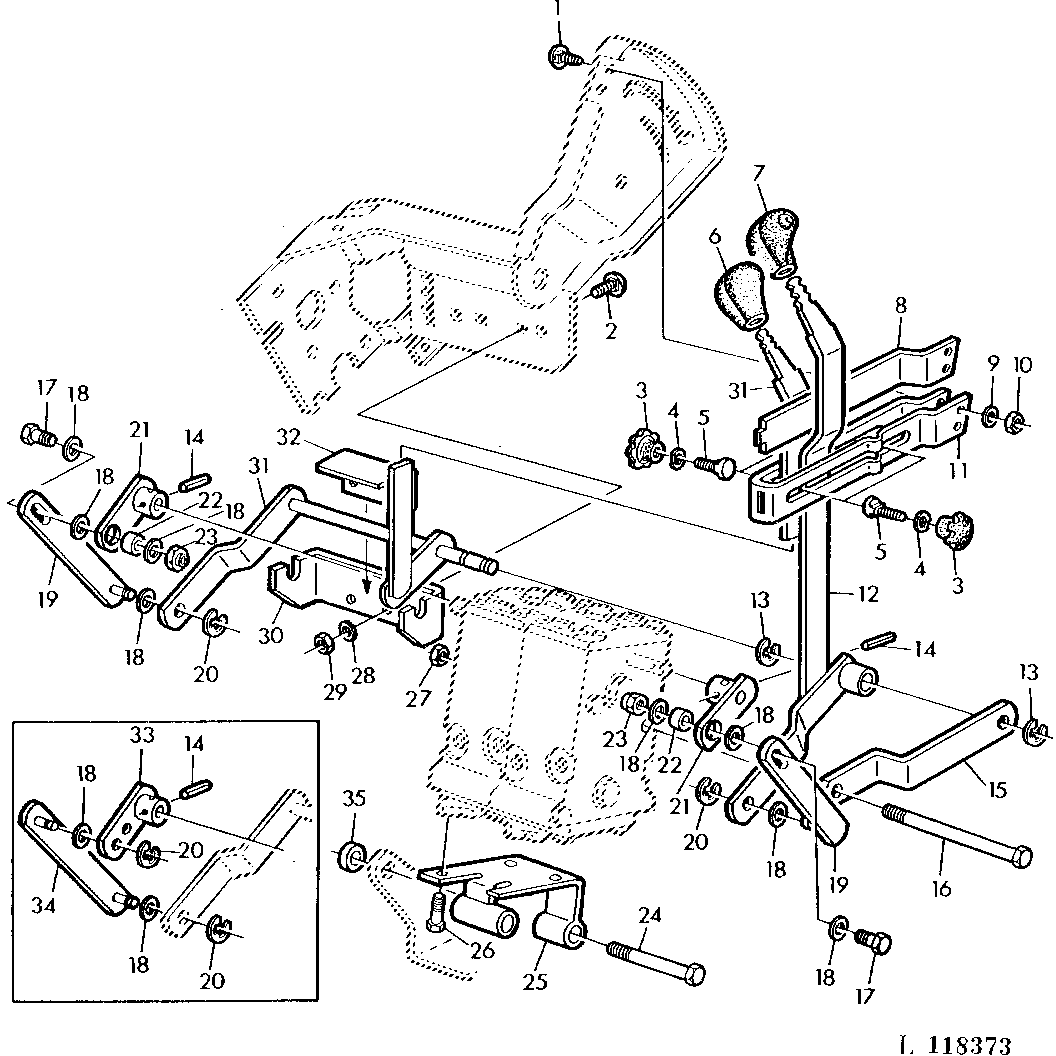

SELECTIVE CONTROL VALVE LINKAGE (POPPET TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7222	2	Bolt	M6 X 20
2	03M7186	2	Bolt	M8 X 30
3	L38166	1	Knob	-
4	R52862	1	Spring Washer	-
5	L55499	1	Bolt	-
6	L56925	1	Grip	(FOR ONE SELECTIVE CONTROL VALVE)
7	L56926	1	Grip	-
8	L42214	1	Spacer	-
9	24M7088	2	Washer	6.600 X 12 X 1.600 mm
10	14M7272	2	Nut	M6
11	L61668	1	Guide	(SUB FOR L42213)
12	AL59954	1	Lever	-
13	T40187	1	Snap Ring	-
14	34M7028	1	Spring Pin	4 X 22 mm
15	L60719	1	Retainer	-
16	08H4707	1	Cap Screw	3/8" X 6-3/4"
17	19M7407	1	Cap Screw	M8 X 25
18	24H1290	1	Washer	21/64" X 3/4" X 0.035"
19	AL64591	1	Link	-
20	R72653	1	Snap Ring	-
21	L64142	1	Lever	(SUB FOR AL64592)
22	L39754	1	Washer	-
23	14M7327	1	Lock Nut	M8
24	19H2224	2	CAP SCREW	1/2" X 4-3/4"
25	AL62702	1	Bracket	(SUB FOR AL58839)
26	19H2545	3	CAP SCREW	3/8" X 1-3/8"
27	14H1076	1	Nut	3/8"
28	24M7055	2	Washer	8.400 X 16 X 1.600 mm
29	14M7273	2	Nut	M8
30	L58212	1	Bracket	-
31	AL59953	1	Lever	(FOR ONE SELECTIVE CONTROL VALVE)
32	L58213	1	Angle	-
33	AL41697	1	Arm	(ORD L64142, AL64591, L39754, 14M7327, 19M7407, (2) 24H1290)
34	AL57123	1	Link	(ORD AL64591, L64142, L39754, 14M7327, 19M7407, (2) 24H1290)
35	28H1597	1	Washer	0.546" X 0.840" X 3/8", (ORD L33629)
35	L33629	1	Spacer	16 X 25 X 10 mm
35	L110471	1	Washer	15 X 28 X 3 mm, SUB FOR 24M7112

SELECTIVE CONTROL VALVE LINKAGE (POPPET TYPE)
