Открытый узел

Engine Mounting ( - 212475)

Engine Mounting ( - 212475)

Engine Mounting ( - 212475)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

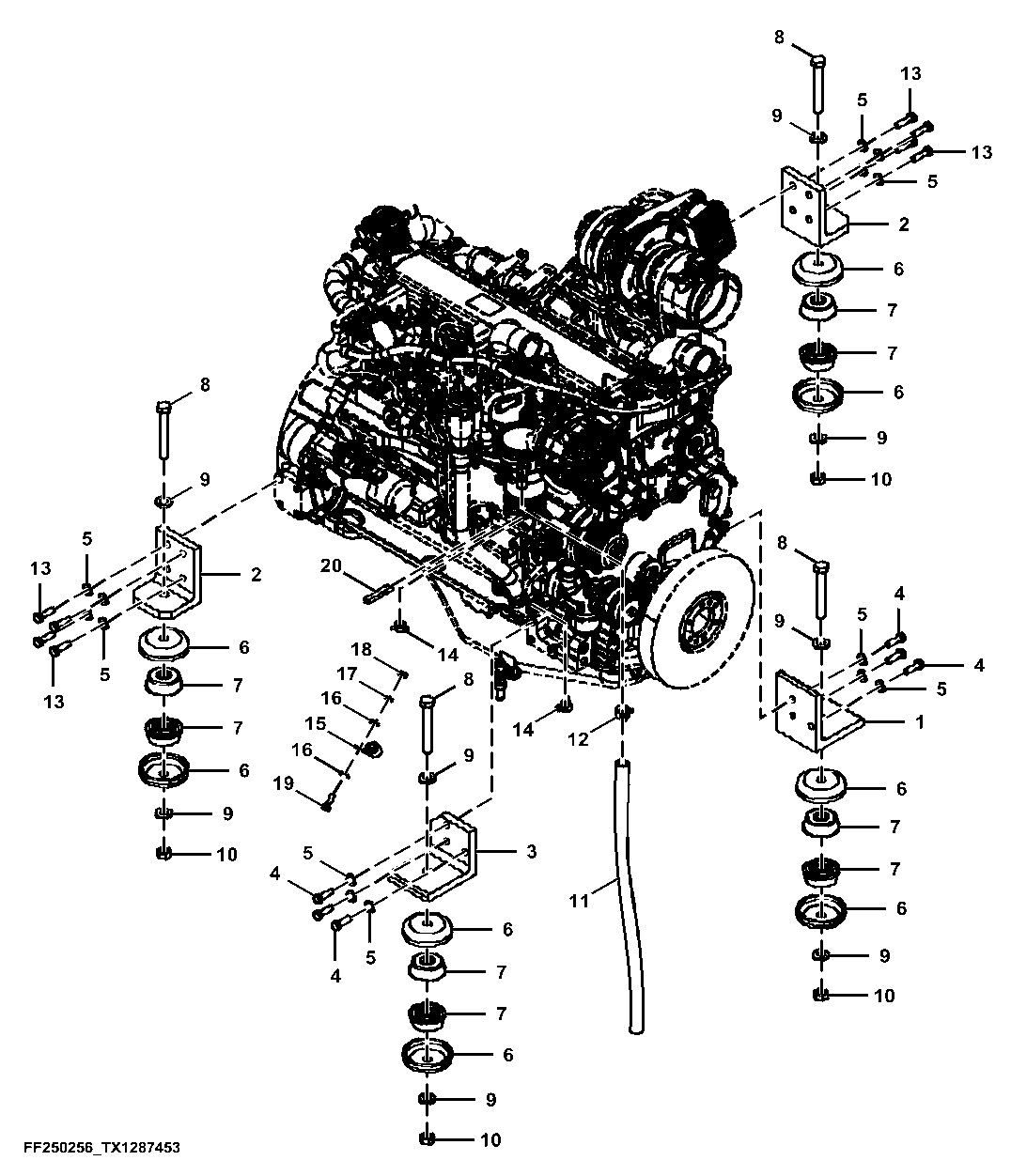

Engine Mounting ( - 212475)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FF509134	1	Bracket	-
2	3075899	2	Angle	-
3	FF502603	1	Bracket	-
4	19M7493	6	Cap Screw	M12 X 40, SUB FOR J921240
5	24M7345	14	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
6	4189018	8	Retainer	-
7	4643491	8	Isolator	-
8	J921806	4	Bolt	-
9	24M7353	8	Washer	20 X 34 X 3 mm, SUB FOR J222018
10	J950018	4	Nut	-
11	-	1	Part 11	MAKE FROM TY22505, CTL 750 mm (2.46 ft), SUB FOR FF509356
12	H156922	1	Hose Clamp	-
13	19M7496	8	Cap Screw	M12 X 45, SUB FOR J921245
14	R184863	2	Hose Clamp	-
15	4190277	1	Clamp	-
16	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR DH400703
17	12M7066	1	Lock Washer	10 mm, SUB FOR A590910
18	14M7274	1	Nut	M10, SUB FOR J950010
19	19M7662	1	Cap Screw	M10 X 30, SUB FOR J901030
20	-	1	Part 20	MAKE FROM FFAA100265, CTL 75 mm (2.95 in), SUB FOR FF250255
