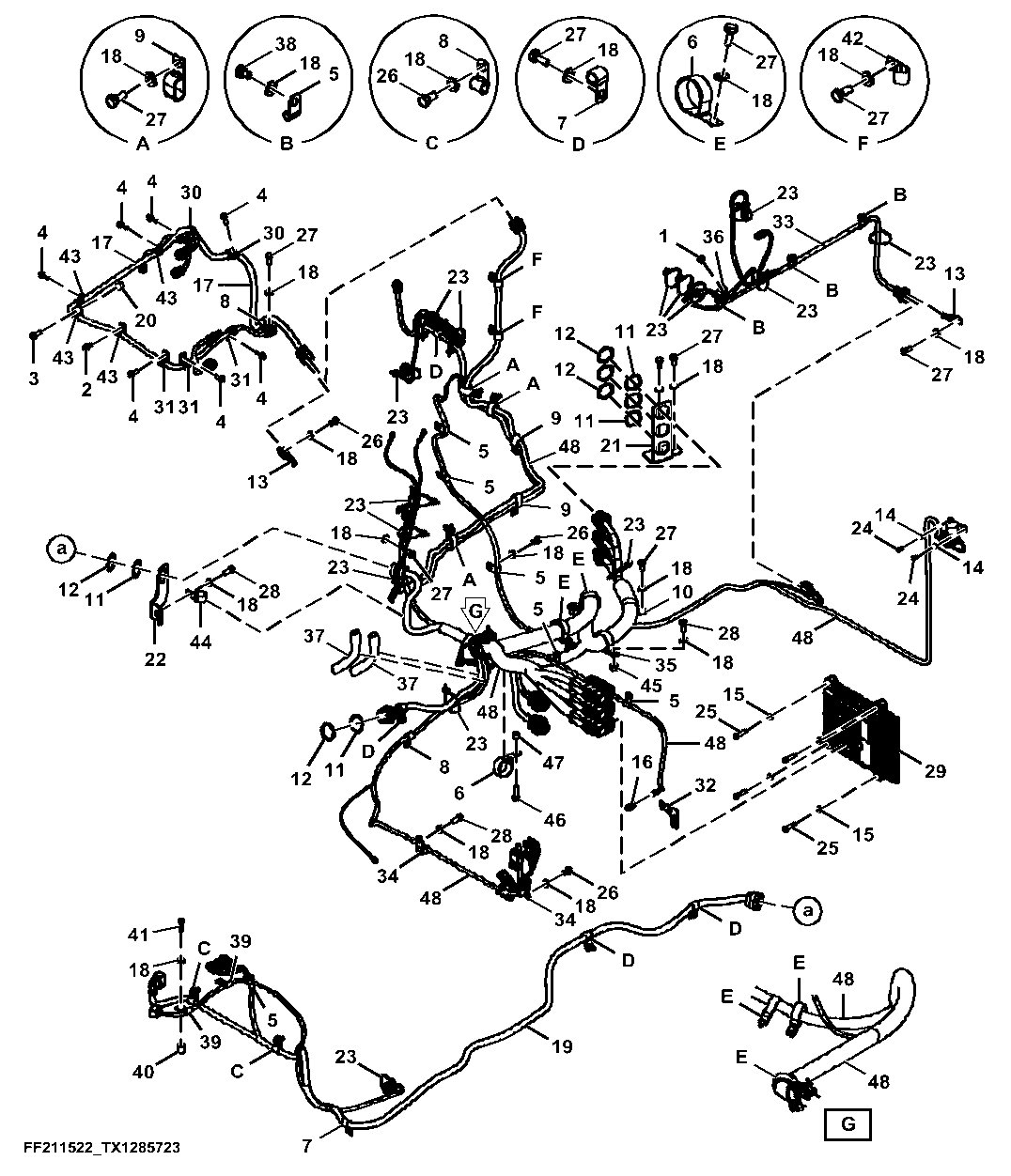

Engine Control Unit (ECU) and Engine Interface Wiring Harness (212090 - 212475)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	1	Screw	M8 X 16
2	19M7866	1	Screw	M8 X 20
3	19M7868	1	Screw	M8 X 30
4	19M9837	7	Screw	M8 X 25
5	4190261	9	Clip	-
6	N198631	6	Clamp	SUB FOR 4190265
7	T28949	5	Clamp	SUB FOR 4190273
8	4190275	4	Clamp	-
9	T32854	5	Clamp	SUB FOR 4190282
10	4193848	1	Clip	SUB FOR 4190291
11	57M7765	5	Lock Washer	-
12	E73240	5	Nut	42.875 mm (1-11/16"), SUB FOR 57M8035
13	57M8736	2	Elec. Connector Accessory	-
14	24M7054	2	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
15	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
16	AT228722	1	Indicator Lamp	24 V
17	AT450646	1	Wiring Harness	Aftertreatment Device
18	DH400703	32	Washer	-
19	FF217778	1	Wiring Harness	Diesel Exhaust Fluid (DEF)
20	FF513863	1	Spacer	-
21	FF520117	1	Bracket	-
22	FF529062	1	Bracket	-
23	H77698	15	Tie Band	SUB FOR FFSB108261
24	19M7560	2	Cap Screw	M6 X 16, SUB FOR J900616
25	19M7301	4	Cap Screw	M8 X 40, SUB FOR J900840
26	19M7938	5	Cap Screw	M10 X 20, SUB FOR J901020
27	19M7402	20	Cap Screw	M10 X 25, SUB FOR J901025
27	19M7402	21	Cap Screw	M10 X 25, SUB FOR J901025
28	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
28	19M7662	3	Cap Screw	M10 X 30, SUB FOR J901030
29	RE548097	1	Engine Controller	ECU
30	T269641	2	Clamp	-
31	T271650	3	Clamp	-
32	T353252	1	Label	Battery Disconnect
33	FF223125	1	Wiring Harness	Cooling And Fan
34	4190277	2	Clamp	-
35	F026126	1	Hose Support	SUB FOR FFSB105404
36	T30367	1	Clamp	SUB FOR 4190271
37	-	2	Part 39	MAKE FROM FFSB108096; CTL 100.0 mm (4.0 in); FF229313 NLA
38	19M8324	3	Cap Screw	M10 X 16, SUB FOR J901016
39	AH79175	2	Clip	SUB FOR 4190272
40	FF100290	1	Spacer	-
41	19M7298	1	Cap Screw	M8 X 35, SUB FOR J900835
42	4190274	2	Clip	-
43	T269640	4	Clamp	-
44	4190263	1	Clip	-
45	4453874	1	Spacer	-
46	19M7358	1	Cap Screw	M10 X 40, SUB FOR J901040
47	FF214311	1	Spacer	-
48	FF217777	1	Wiring Harness	Engine Interface
48	FF253824	1	Wiring Harness	Engine Interface

Engine Control Unit (ECU) and Engine Interface Wiring Harness (212090 - 212475)
