Открытый узел

Batteries, Support and Cables, Log Loader

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

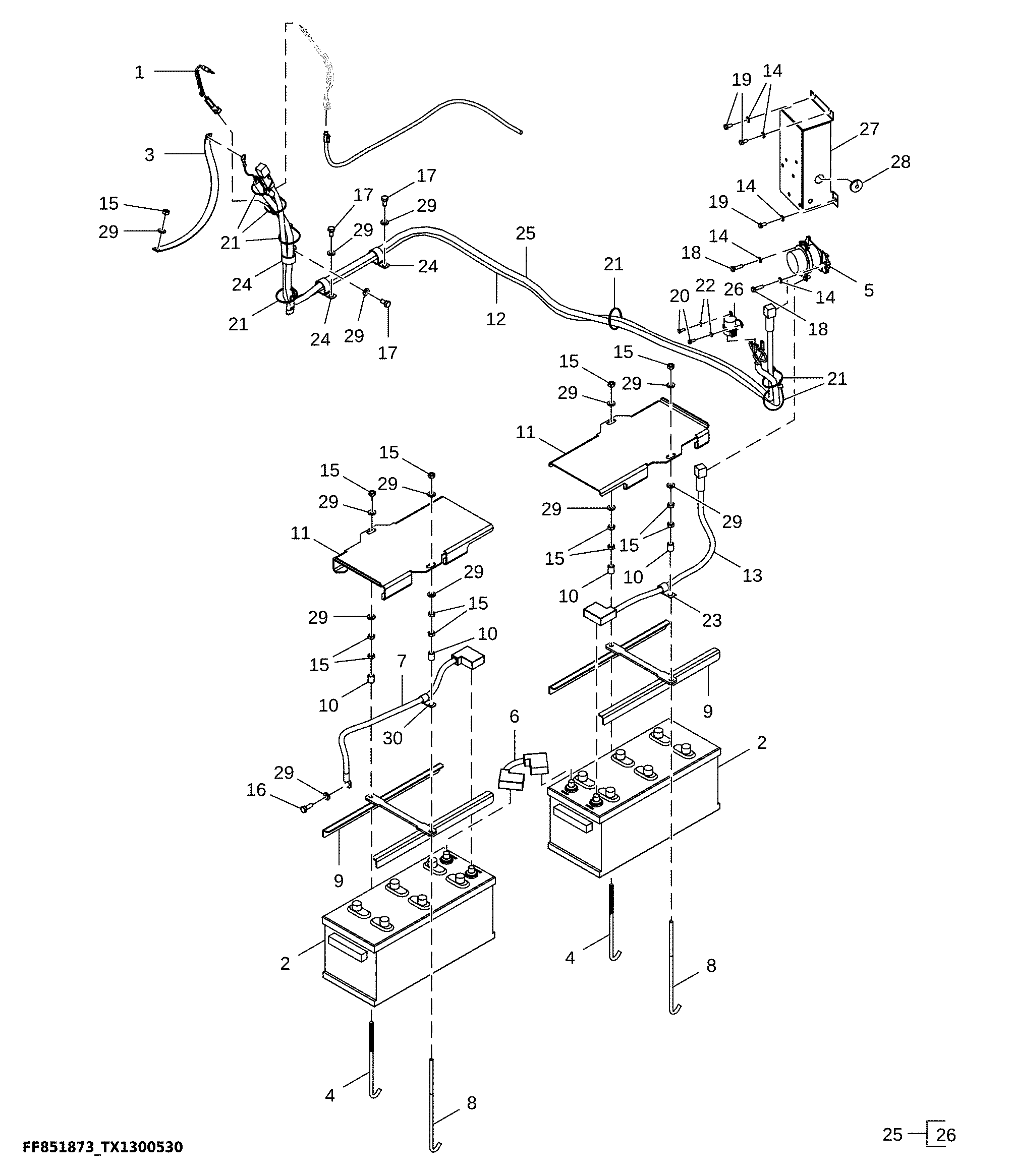

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT322385	1	Wiring Harness	Start Terminal Jumper
2	TY23020	2	Dry Charged Battery	12 V, FF800061
3	4397839	1	Ground Cable	SUB FOR 4392330
4	4257034	2	Hook Bolt	-
5	4255762	1	Relay	Battery 24 V
6	DH400410	1	Battery Cable	-
7	DH400872	1	Cable	Battery
8	DH400866	2	Bolt	-
9	FF100273	2	Bracket	-
10	FF100290	4	Spacer	-
11	FF850078	2	Cover	-
12	FF104372	1	Battery Cable	Battery
13	FF108308	1	Wiring Harness	Battery
14	24M7055	5	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
15	14M7274	13	Nut	M10, SUB FOR J950010
16	19M7662	1	Cap Screw	M10 X 30, SUB FOR J901030
17	19M7938	3	Cap Screw	M10 X 20, SUB FOR J901020
18	19M7288	2	Cap Screw	M8 X 30, SUB FOR J900830
19	19M7162	3	Cap Screw	M8 X 16, SUB FOR J900816
20	19M7560	2	Cap Screw	M6 X 16, SUB FOR J900616
21	DH400240	7	Tie Band	-
22	24M7054	2	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
23	T28949	1	Clamp	SUB FOR 4190273
24	4193848	3	Clip	SUB FOR 4190264
25	AT375832	1	Wiring Harness	Starter Protection
26	AT145341	1	Relay	Starter 24 V
27	FF852244	1	Cover	-
28	R205544	1	Grommet	-
29	24M7346	13	Washer	11 X 20 X 2 mm, SUB FOR DH400703
30	4190275	1	Clamp	-

Batteries, Support and Cables, Log Loader

Нет текстового описания
