Открытый узел

REFLECTORS/BRACKETS

REFLECTORS/BRACKETS

REFLECTORS/BRACKETS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

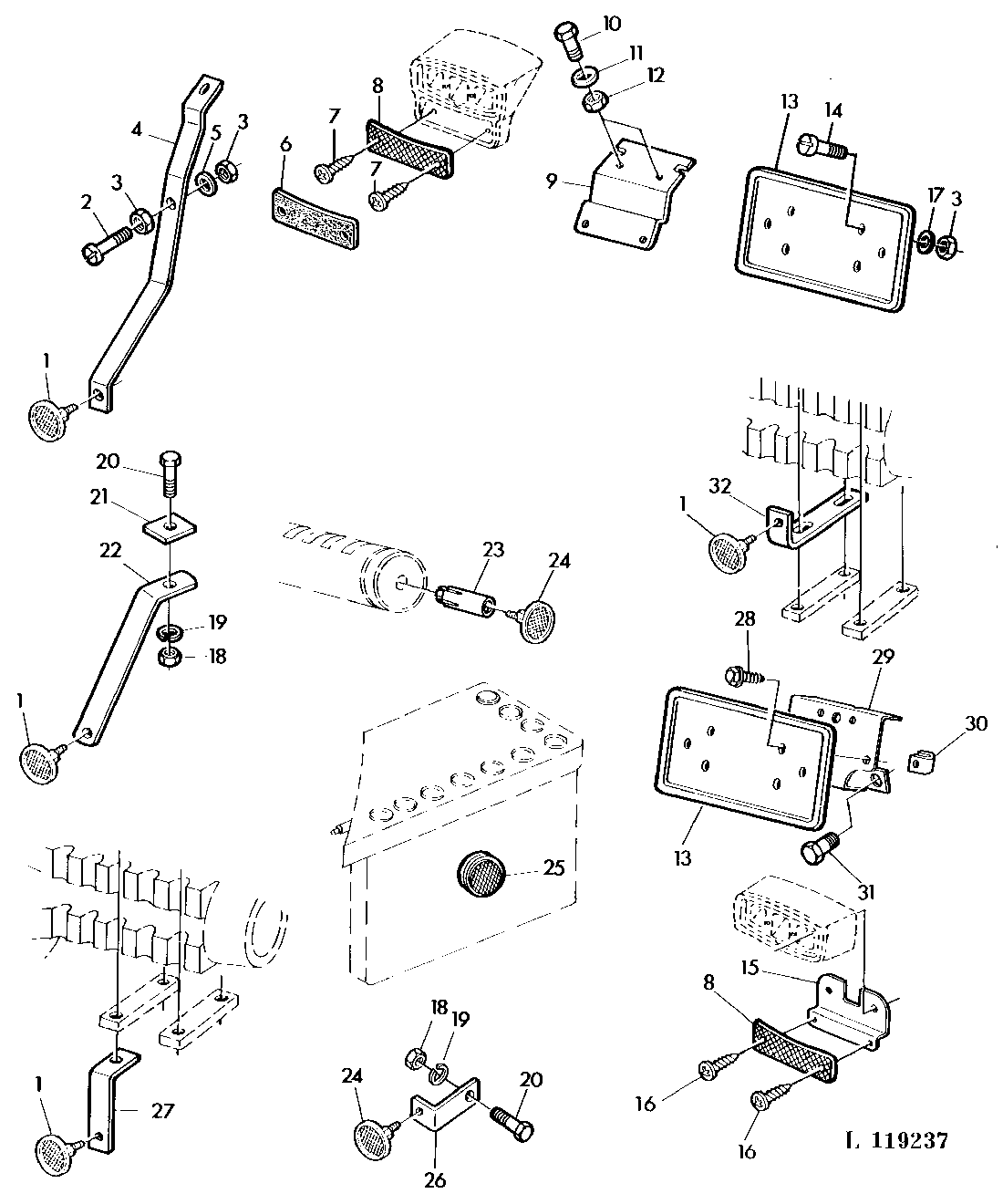

REFLECTORS/BRACKETS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L39871	1	Reflector	(SUB FOR 99M6488)
2	21M7173	2	Screw	M5 X 25, M5X25
3	14M7360	1	Lock Nut	M5
4	L36341	2	Retainer	-
5	12M7077	2	Washer	5 mm
6	L36342	2	Cover	-
7	37M7063	4	Screw	4.2X9.5MM
8	AL32067	2	Reflector	-
9	L34336	2	Plate	-
10	19M7077	4	Cap Screw	M6 X 20, M6X20
11	24M7054	4	Washer	6.400 X 12 X 1.600 mm, 6.4X12.5X1.6MM
12	14M7272	4	Nut	M6
13	L58621	1	Plate	(White) (SUB FOR L24456)
13	L58614	1	Plate	(Black) (SUB FOR AL33593, L36151, L40166)
14	21M7185	1	Screw	M5 X 16, M5X16
15	L39288	2	Support	(WITH SNOW CHAINS)
16	37M7120	2	Screw	(WITH SNOW CHAINS) 3.5X16MM
17	R47403	2	Retainer	-
18	14M7274	1	Nut	(WITH SG2 CAB) M10
19	12M7135	1	Lock Washer	(WITH SG2 CAB) 10 mm
20	19M7169	1	Cap Screw	(WITH SG2 CAB) M10 X 35, M10X25
21	L34166	2	Strap	(WITH SG2 CAB)
22	L61910	1	Holder	(WITH SG2 CAB) LH (SUB FOR L38510)
22	L61909	1	Holder	(WITH SG2 CAB) RH (SUB FOR L38509)
23	L41253	2	Dowel Pin	(FOR SWEDEN ONLY) (SUB FOR L36352)
24	AL26674	1	Reflector	(FOR SWEDEN ONLY)
25	AL30794	1	Reflector	(FOR SWEDEN ONLY)
26	L33661	1	Angle	-
27	L35528	2	Angle	-
28	37M7111	2	Screw	(WITH SNOW CHAINS) 4.8X13MM
29	L39272	1	Support	(WITH SNOW CHAINS)
30	R52130	2	Lock Nut	(WITH SNOW CHAINS) (SUB FOR R50500 APPL)
31	19H2367	2	Cap Screw	(WITH SNOW CHAINS) 5/8" X 3/4", 5/8X3/4"
32	R47403	2	Retainer	(FOR SWEDEN ONLY)
