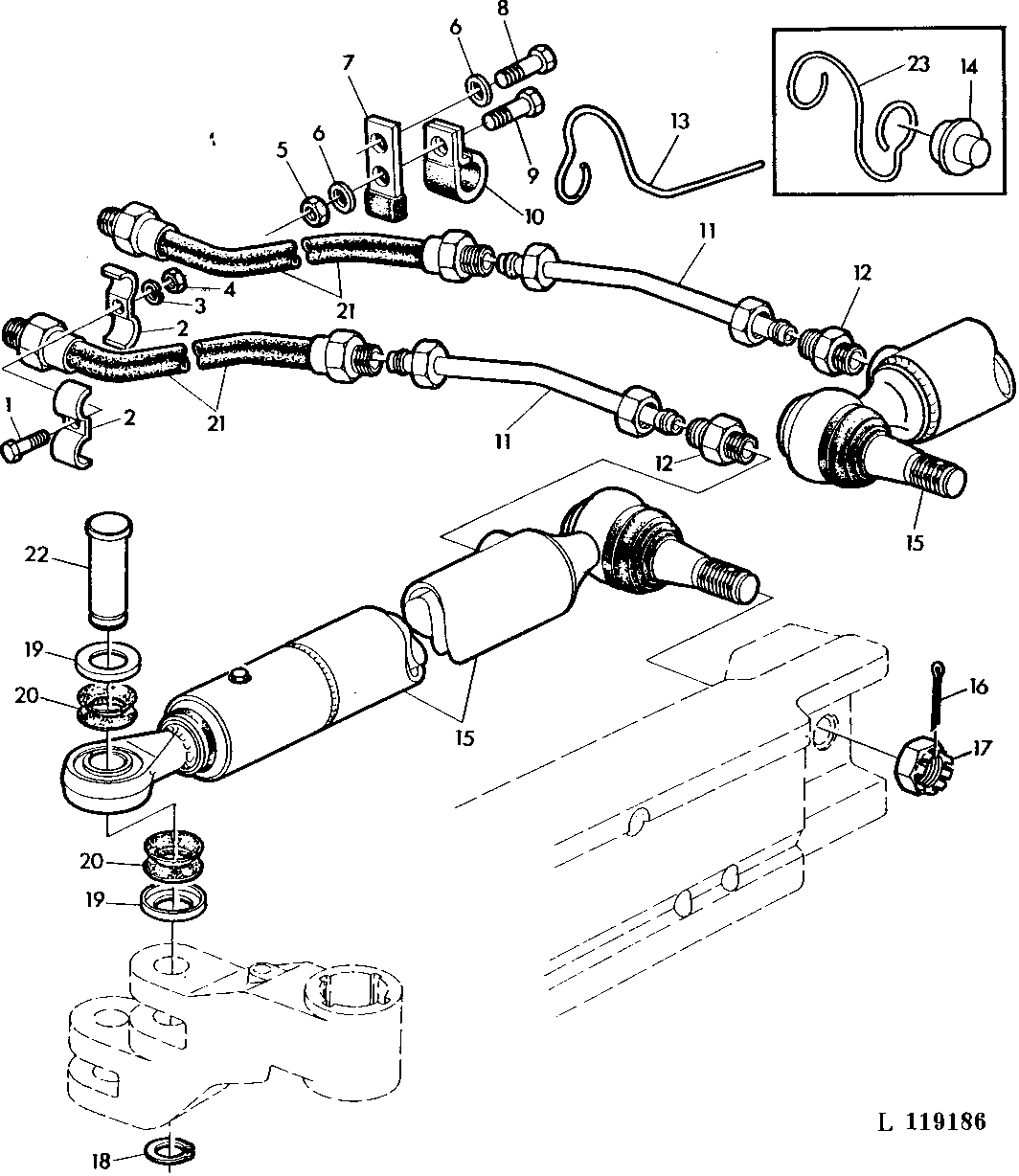

HYDROSTATIC STEERING WITH TWO SINGLE-ACTING CYLINDERS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1849	1	Cap Screw	5/16" X 1-1/4", 5/16"X1-1/4"
2	R46919	2	Half Clamp	-
3	12M7056	1	Lock Washer	8 mm
4	14H785	1	Nut	5/16", 5/16"
5	14M7275	1	Nut	M12, M12
6	24M7145	2	Washer	15 X 24 X 2.500 mm, 15X24X2MM
7	L37268	1	Strap	-
8	19H2353	1	Cap Screw	9/16" X 1", 9/16"X1"
9	19M7386	1	Cap Screw	M12 X 20, M12X20
10	T28949	1	Clamp	-
11	AL34767	2	OIL LINE	-
12	L34371	2	Fitting	-
13	L59577	2	Support	(SUB FOR L39294, L39295)
14	L39292	2	Pin	-
15	AL34542	2	Hydraulic Cylinder	(ORDER (2) L40300, AL61553, (2) L39306)
15	RE17356	2	Hydraulic Cylinder	(MARKED RE17356) (ORDER AL61553)
15	AL61553	2	Hydraulic Cylinder	(ORDER AL61553)
15	AL36565	2	Hydraulic Cylinder	(MARKED AL36565) (ORDER AL61553)
16	11M7023	2	Cotter Pin	4 X 32 mm, 4X32MM
17	14M5409	2	Nut	M20, M20
18	40M7195	2	Snap Ring	-
19	L40300	4	Round Retainer	-
20	L39306	4	Seal	-
21	AL31414	2	Hydraulic Hose	-
22	L36085	2	Pin Fastener	-
23	L39294	1	Support	RH (ORDER L59577)
23	L39295	1	Support	LH (ORDER L59577)
..	L40806	2	Boot	(FOR AL61553)
..	AL59849	2	Seal Kit	(FOR AL61553)

HYDROSTATIC STEERING WITH TWO SINGLE-ACTING CYLINDERS
