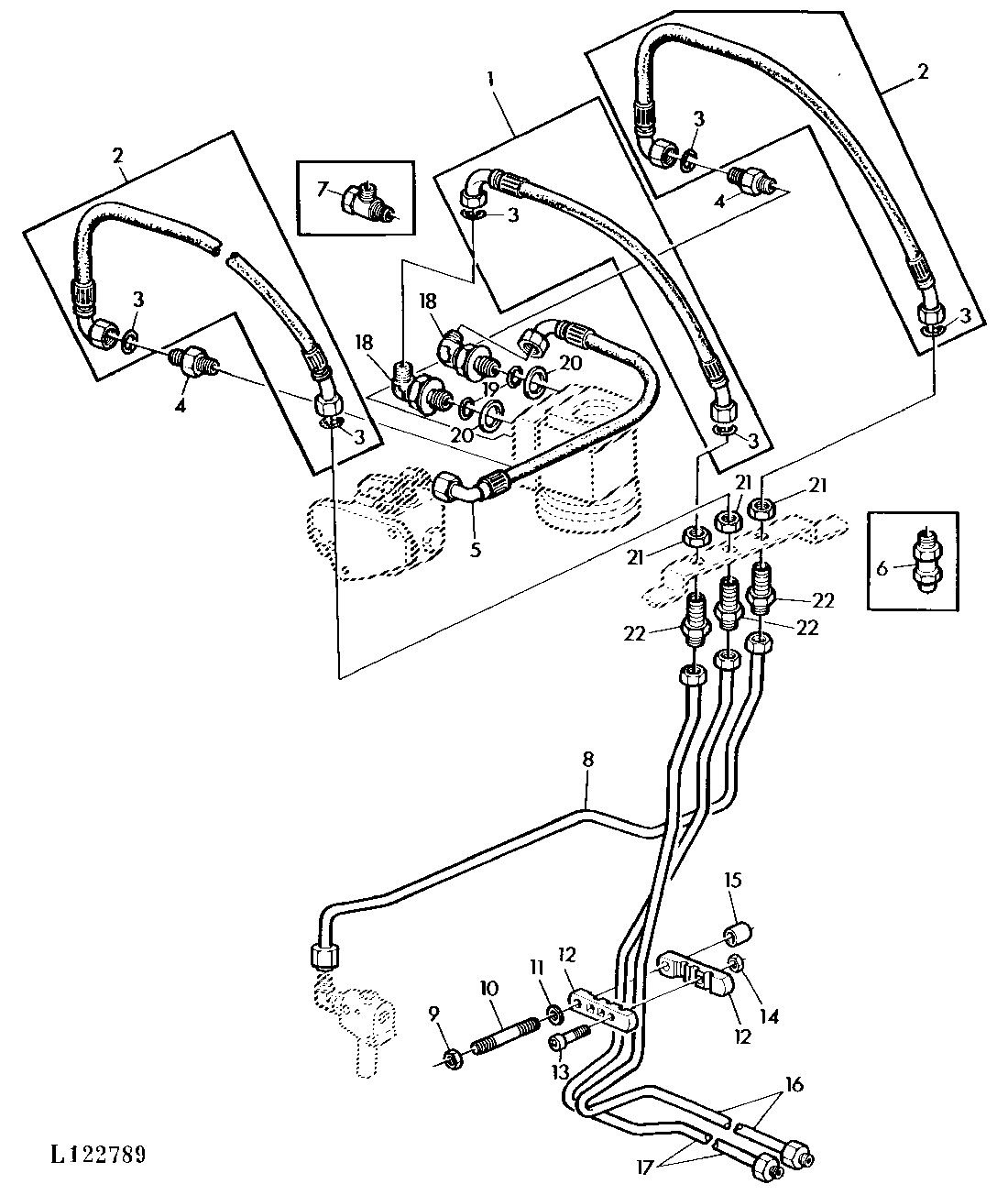

HYDROSTATIC STEERING WITH DOUBLE-ACTING CYLINDER (SG2 CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL34999	1	Hydraulic Hose	-
2	AL34245	2	Hydraulic Hose	-
3	Z27993	1	O-Ring	-
4	L34371	2	Fitting	(SUB FOR L38680)
5	AL35000	1	Hydraulic Hose	-
6	AL32895	3	Union Fitting	(ORDER L63538, 14M7477)
7	AL39862	2	Elbow Fitting	(SUB FOR AL31412) (ORDER AL41290, L62122, 51M7033)
8	AL37488	1	Oil Line	(SUB FOR AL35140)
9	14H1076	1	Nut	3/8", 3/8"
10	L38319	1	Stud	(SUB FOR 19H1944 APPL)
11	24H1305	1	Washer	13/32" X 13/16" X 0.065", 13/32"X13/16"
12	L37549	2	Clamp	-
13	19M7966	1	Screw	M6 X 25, 6X25MM
14	14M7272	1	Nut	M6, 6MM
15	28H1697	1	Spacer	0.493" X 0.675" X 3/4", 3/8"X.75"
16	AL35142	1	Oil Line	-
17	AL35017	1	Oil Line	-
18	AL41290	2	Elbow Fitting	-
19	51M7033	2	O-Ring	15.100 X 2.700 mm
20	L62122	2	Washer	-
21	14M7477	3	Nut	M18, M18X1.5
22	L63538	3	Union Fitting	-

HYDROSTATIC STEERING WITH DOUBLE-ACTING CYLINDER (SG2 CAB)

Нет текстового описания
