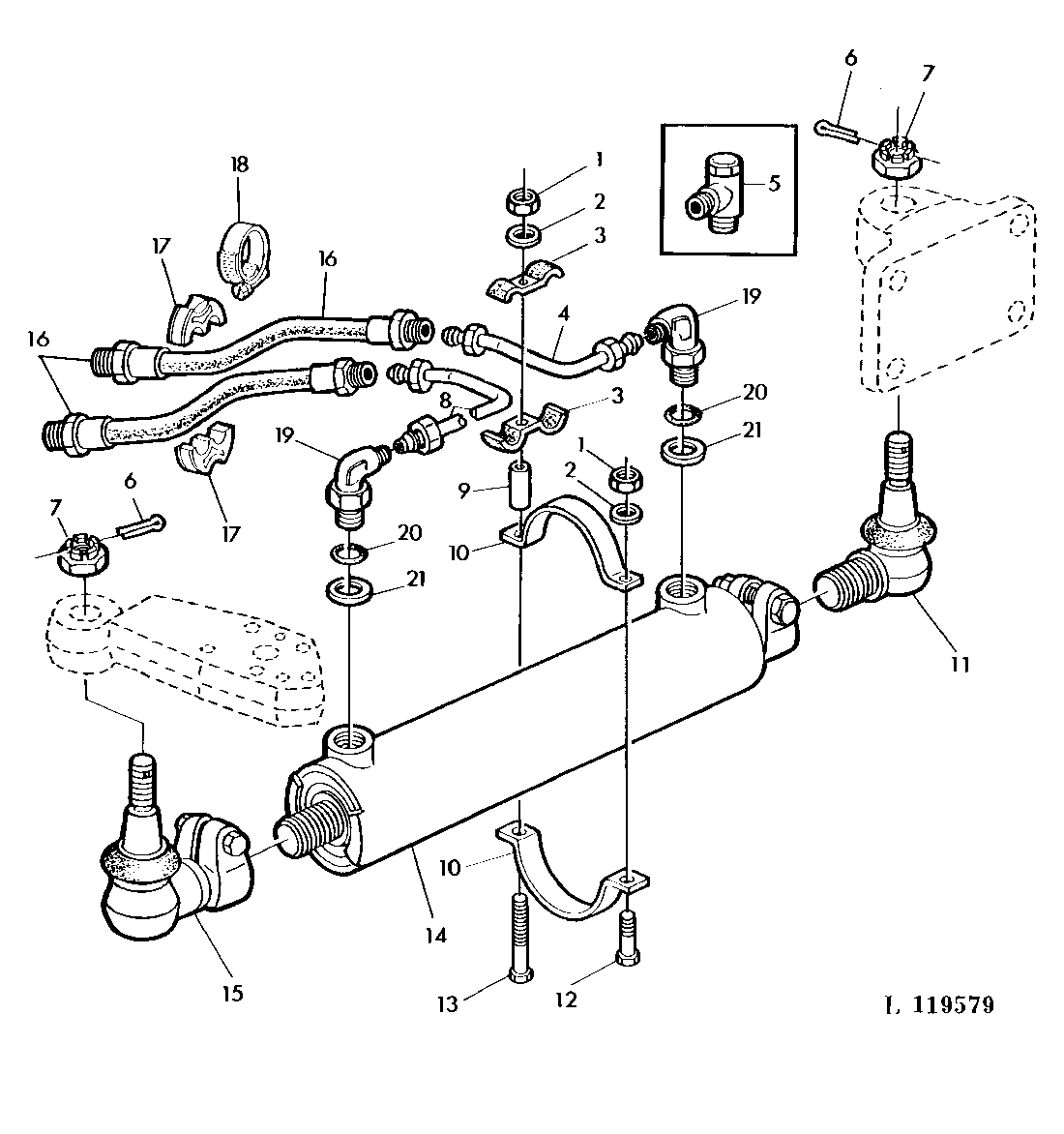

HYDROSTATIC STEERING CYLINDER WITH FRONT WHEEL DRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	2	Nut	M8, M8
2	24M7036	2	Washer	9 X 16 X 1.600 mm, 9X17X1.6MM
3	R27491	2	Clamp	-
4	AL35269	1	Oil Line	LH (SUB FOR AL31422)
5	AL39862	2	Elbow Fitting	(SUB FOR AL31412) (ORDER AL41290, L62122, 51M7033)
6	11M7032	2	Cotter Pin	5 X 50 mm, 5X50MM
7	14M7314	2	Nut	M27, M27X1.5
8	AL31419	1	Oil Line	RH
9	28H1992	1	Spacer	0.364" X 0.540" X 2", 1/4"X2"
10	L37192	2	Clamp	-
11	AL32867	1	Ball Joint	-
12	19M7139	1	Cap Screw	M8 X 20, M8X20
13	19M7325	1	Cap Screw	M8 X 80, M8X80
14	AL32985	1	Hydraulic Cylinder	-
15	AL32866	1	Ball Joint	-
16	AL31414	2	Hydraulic Hose	-
17	L32580	2	RETAINER	-
18	AL112932	1	Clamp	(SUB FOR AR21999)
19	AL41290	2	Elbow Fitting	-
20	51M7033	2	O-Ring	15.100 X 2.700 mm
21	L62122	2	Washer	-

HYDROSTATIC STEERING CYLINDER WITH FRONT WHEEL DRIVE
