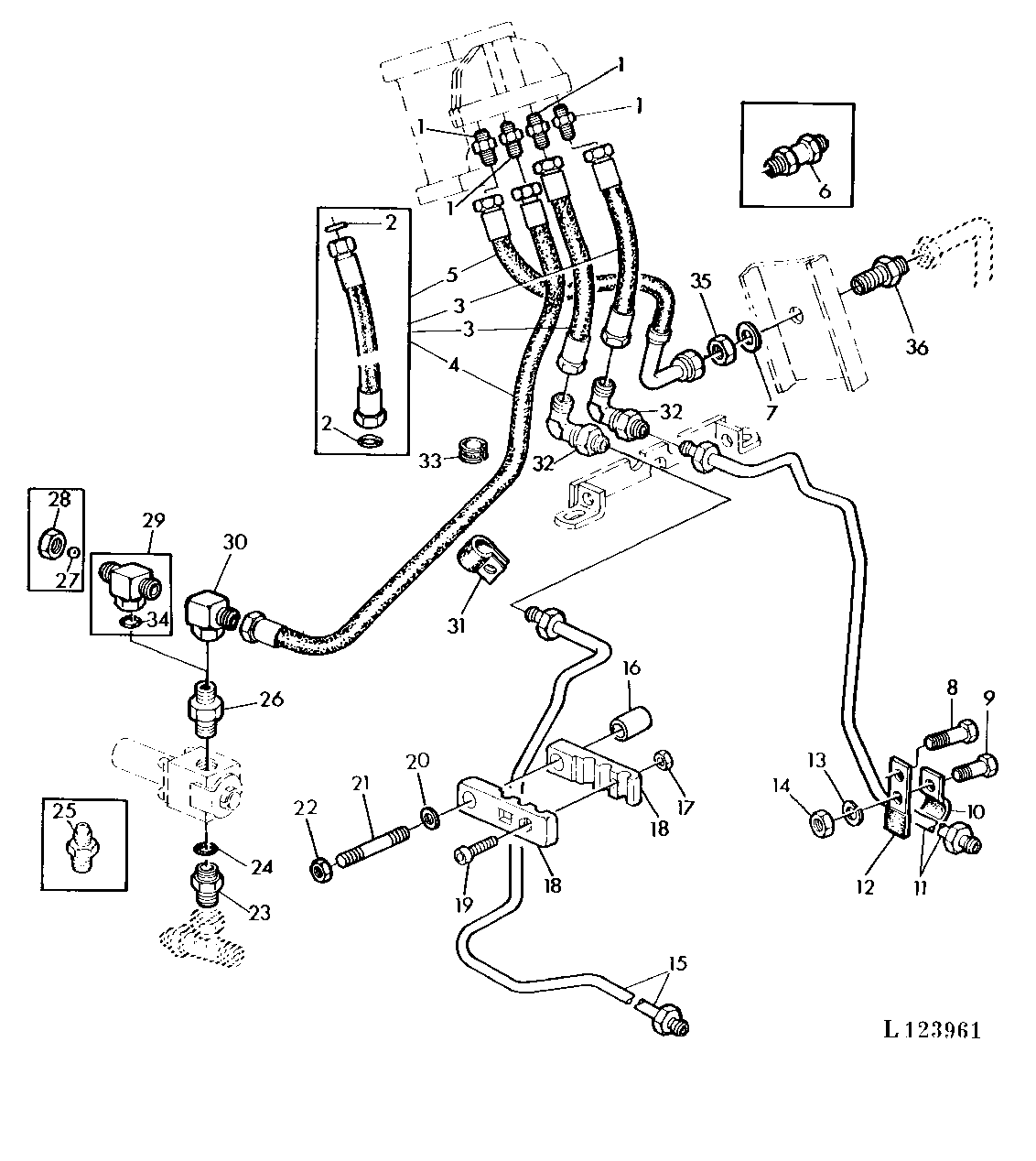

HYDROST. STEERING WITH FWD-APL 345

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L34371	4	Fitting	(SUB FOR L38680)
2	Z27993	1	O-Ring	-
3	AL31249	2	Hydraulic Hose	-
4	AL36521	1	Hydraulic Hose	-
5	AL31644	1	Hydraulic Hose	-
6	AL32895	1	Union Fitting	(ORDER L63538, 14M7477)
7	24M7051	1	Washer	21 X 37 X 3 mm, 21X37X3MM
8	19H2353	1	Cap Screw	9/16" X 1", 9/16"X1"
9	19M7386	1	Cap Screw	M12 X 20, M12X20
10	L28744	1	Clamp	(SUB FOR R28538)
11	AL34784	1	OIL LINE	-
12	L37268	1	Strap	-
13	24M7145	1	Washer	15 X 24 X 2.500 mm, 15MM
14	14M7275	1	Nut	M12, M12
15	AL34765	1	Oil Line	-
16	28H1697	1	Spacer	0.493" X 0.675" X 3/4", 3/8"X.75"
17	14M7272	1	Nut	M6, M6
18	L37549	2	Clamp	-
19	19M7966	1	Screw	M6 X 25, M6X25
20	24H1305	1	Washer	13/32" X 13/16" X 0.065", 13/32"X13/16"X.060"
21	L38319	1	Stud	3/8"
22	14H1076	1	Nut	3/8", 3/8"
23	L37858	1	Fitting	-
24	R26448	1	O-Ring	-
25	R27212	1	Fitting	-
26	L34653	1	Union Fitting	-
27	L38741	1	Ball	-
28	15M7054	1	Tube Nut	-
29	AL37132	1	Tee Fitting	(WITH HYDRAULIC TRAILER BRAKES)
30	AL37133	1	Elbow Fitting	-
31	R46414	1	Clamp	-
32	AL31402	2	Elbow Fitting	-
33	R36235	1	Grommet	-
34	R78436	1	O-Ring	-
35	14M7477	1	Nut	M18, M18X1.5
36	L63538	1	Union Fitting	-
