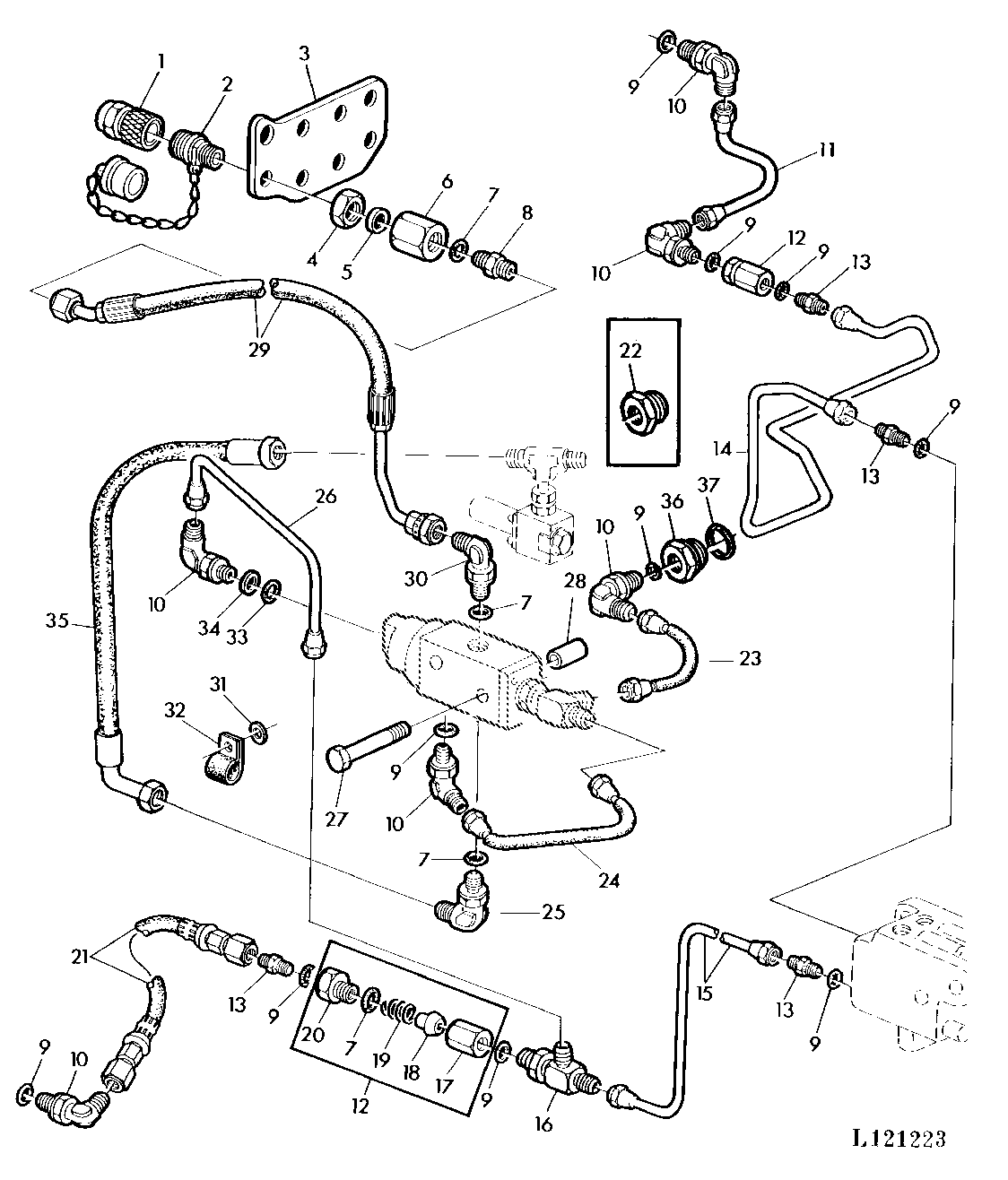

HYDR. TRAILER BRAKE WITH HYDROST. STEERING (NEW TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL160559	1	Hyd. Quick-Connect Coupler	(SUB FOR AR52361)
2	AR52372	1	PLUG	-
3	L30207	1	PLATE	-
4	14M7257	1	Nut	M20, M20
5	L37599	1	Sealing Ring	-
6	L40525	1	Nut	(SUB FOR L30206)
7	R26448	5	O-Ring	-
8	R27212	1	Fitting	-
9	R26287	10	O-Ring	-
10	AR26746	6	Elbow Fitting	-
11	AL33371	1	Oil Line	-
12	AL25103	2	Valve	(ORDER L30719, L30720, L30721, L30722, R26448)
13	R27139	4	FITTING	-
14	AL33373	1	Oil Line	-
15	AL36188	1	Oil Line	-
16	AR45251	1	Tee Fitting	-
17	L30719	2	Valve	-
18	L30722	2	Poppet	-
19	L30720	2	Compression Spring	-
20	L30721	2	Valve Cover	-
21	AL36198	1	Hydraulic Hose	-
22	L28639	1	Pipe Plug	(ORDER L41524, L41547)
23	AL36122	1	Hose	-
24	AL36123	1	Hydraulic Hose	-
25	AL55385	1	Elbow Fitting	(SUB FOR AT35120)
26	AL36187	1	Oil Line	-
27	19H2054	1	CAP SCREW	3/8" X 4-3/4", 3/8"X4-3/4"
28	28H1521	1	Spacer	0.493" X 0.675" X 9/16", 3/8"X.562"
29	AL35090	1	Hose	-
30	AT35121	1	Elbow Fitting	(SUB FOR AR26725)
31	24M7028	1	Washer	10.500 X 20 X 2 mm
32	L37536	1	Clamp	-
33	L53811	1	O-Ring	-
34	51M4234	1	Sealing Ring	12X16MM
35	AL35837	1	Hose	-
36	L41524	1	Adapter Fitting	-
37	L41547	1	O-Ring	-
