Main Frame (Engine 6068HT12-DZ104552) (524723 - 526133)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	FYA40022897 NLA
2	4628505	4	Clamp	-
3	9738780	1	Bracket	-
5	4699403	1	Pipe	Left
6	4699461	1	Pipe	Right
7	4426117	1	Stop	-
8	9771174	1	Bracket	-
9	4435240	2	Stop	-
10	FF508211	1	Tray	-
12	19M7402	1	Cap Screw	M10 X 25, SUB FOR J921025
14	4604209	1	Cover	SUB FOR 4255799
15	4161735	1	Gasket	-
16	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
17	4435129	2	Pin Fastener	-
18	AT318060	2	Pin Fastener	SUB FOR 3088573
19	4649152	2	Spacer	-
20	19M7883	2	Screw	M20 X 120, SUB FOR J922004
21	19M7963	35	Cap Screw	M20 X 100, SUB FOR J922000
22	14M7276	4	Nut	M16, SUB FOR J950016
23	FF110026	1	Shim	-
24	FF110004	4	Shim	-
25	FF110003	4	Shim	-
26	FF110001	2	Shim	-
27	FF110002	1	Shim	-
28	4201986	2	Grommet	-
29	4191977	1	Grommet	-
30	4338858	1	Bushing	-
31	4255567	5	Bushing	SUB FOR 4255530
32	4191978	1	Grommet	-
33	4304274	2	Bushing	-
34	4190960	1	Grommet	-
35	4279257	1	Bushing	-
36	4208279	2	Grommet	-
37	4201995	1	Grommet	-
38	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR DH400703

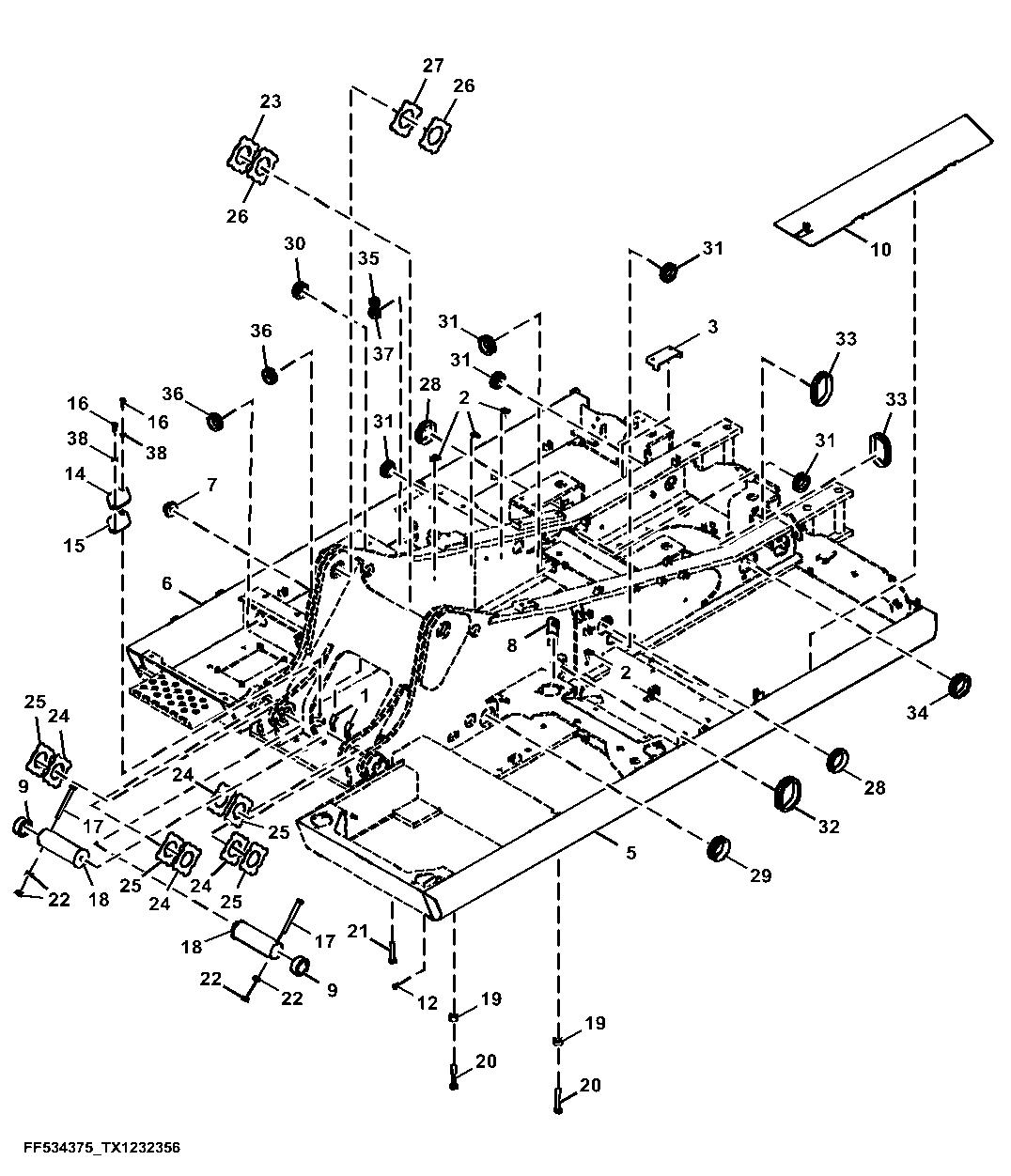

Main Frame (Engine 6068HT12-DZ104552) (524723 - 526133)
