Hydraulic Coupler Kit, Variable Pin Grabber

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T433912	1	Boss	-
2	T433913	1	Lock Plate	-
3	T433919	1	Leaf Spring	-
4	T436557	1	Washer	-
5	AT509150	1	Hydraulic Cylinder	INCLUDES T433713
5	T433713	1	Seal Kit	-
6	T433920	1	Pin Fastener	-
7	T433921	1	Pin Fastener	-
8	T433922	1	Hook	-
9	T433943	1	Pin Fastener	-
10	T433944	1	Wedge	-
11	T433720	1	Leaf Spring	-
12	T433945	1	Pin Fastener	-
14	34M7049	1	Spring Pin	8 X 50 mm
15	40M7302	2	Snap Ring	-
16	40M7109	2	Snap Ring	-
17	40M7119	1	Snap Ring	-
18	40M7066	1	Snap Ring	-
19	AT509005	1	Magnet Kit	-
20	T433703	1	Holder	-
21	T433705	1	Magnet	-
22	T448440	1	Screw	-
23	12M7168	1	Lock Washer	16.630 mm
24	14M7697	1	Lock Nut	M16
25	T433946	1	Bushing	-
26	T433723	2	Bushing	-
27	AT343206	1	Pin	Includes Two Pins And Hardware
28	AT343362	2	Hydraulic Hose	Fabricate Not Illustrated
29	T436562	3	Lubrication Fitting	Not Illustrated
30	BYT11628	1	Quick Coupler Kit	Whole Goods

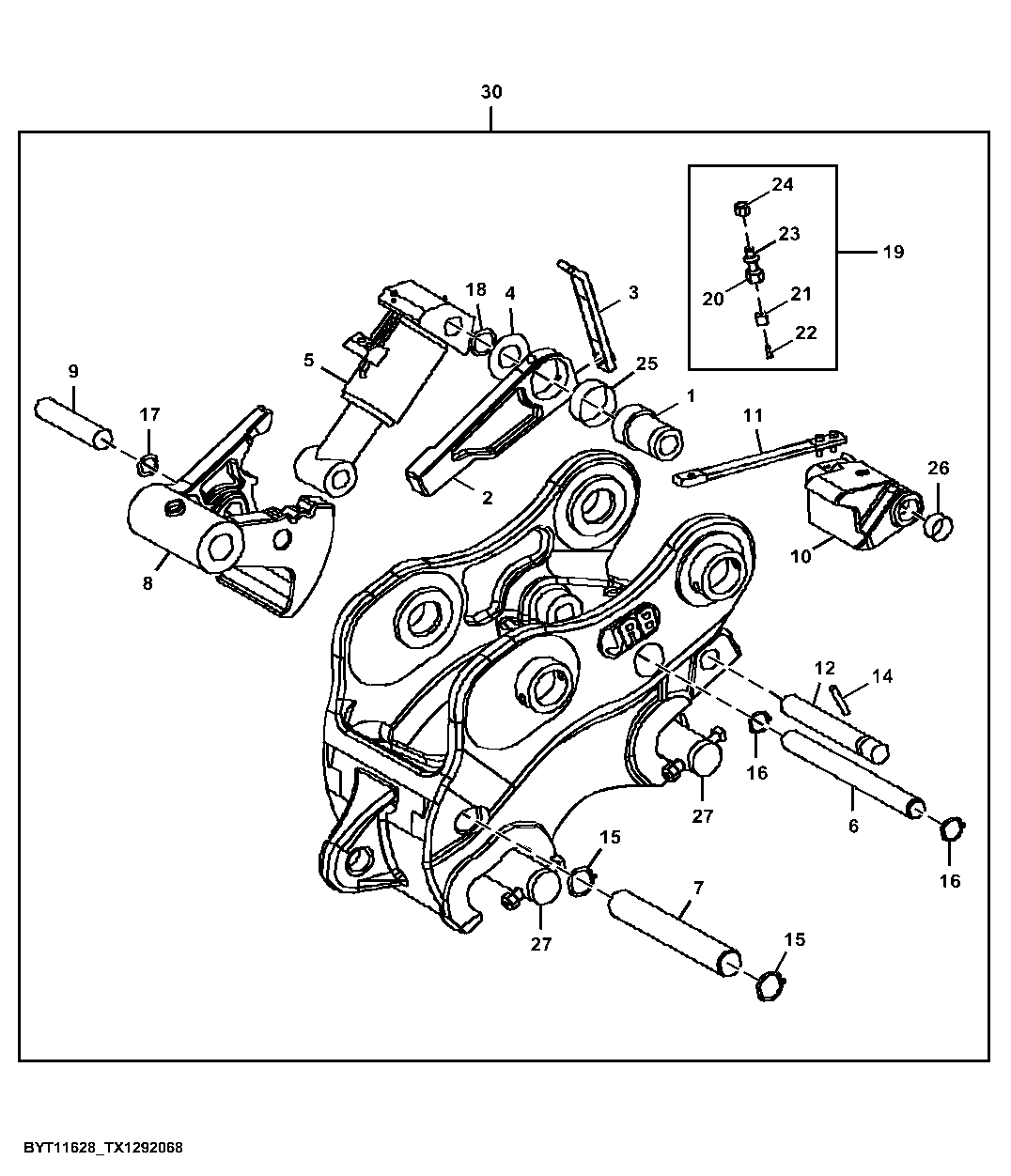

Hydraulic Coupler Kit, Variable Pin Grabber
