Открытый узел

Pilot Lines, Pilot Signal Manifold To Control Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FF510409	1	Hose	-
2	FF510410	1	Hydraulic Hose	-
3	4427357	1	Hydraulic Hose	-
4	3103187	1	Line	-
5	4639989	1	Line	-
6	3103186	1	Line	-
7	4632041	1	Hydraulic Hose	-
8	4219363	1	Hose	NLA, ORDER AE42718 AND AH89069
8	AE42718	1	Hydraulic Hose	-
8	AH89069	1	Elbow Fitting	-
9	4630946	1	Hydraulic Hose	-
10	A852122	7	Adapter Fitting	-
11	A852422	2	Tee Fitting	-
12	A852133	1	Adapter Fitting	-
13	4154670	3	Elbow Fitting	SUB FOR A852322
14	4255304	5	Fitting	-
15	A885002	1	Plug	-
16	4293950	1	Fitting	-
17	A852334	1	Elbow Fitting	-
18	19M7407	2	Cap Screw	M8 X 25, SUB FOR J900825
19	AP33637	2	Clamp	SUB FOR 9735305
20	9735306	2	Clamp	SUB FOR AP33638
21	4452035	1	Hydraulic Hose	SUB FOR 4452733
22	4427351	1	Hydraulic Hose	-
23	4630947	1	Hydraulic Hose	-
26	4630949	1	Hydraulic Hose	-
28	4635248	1	Hydraulic Hose	SUB FOR 4213401
29	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
31	DH400240	2	Tie Band	-
32	A852244	1	Elbow Fitting	-

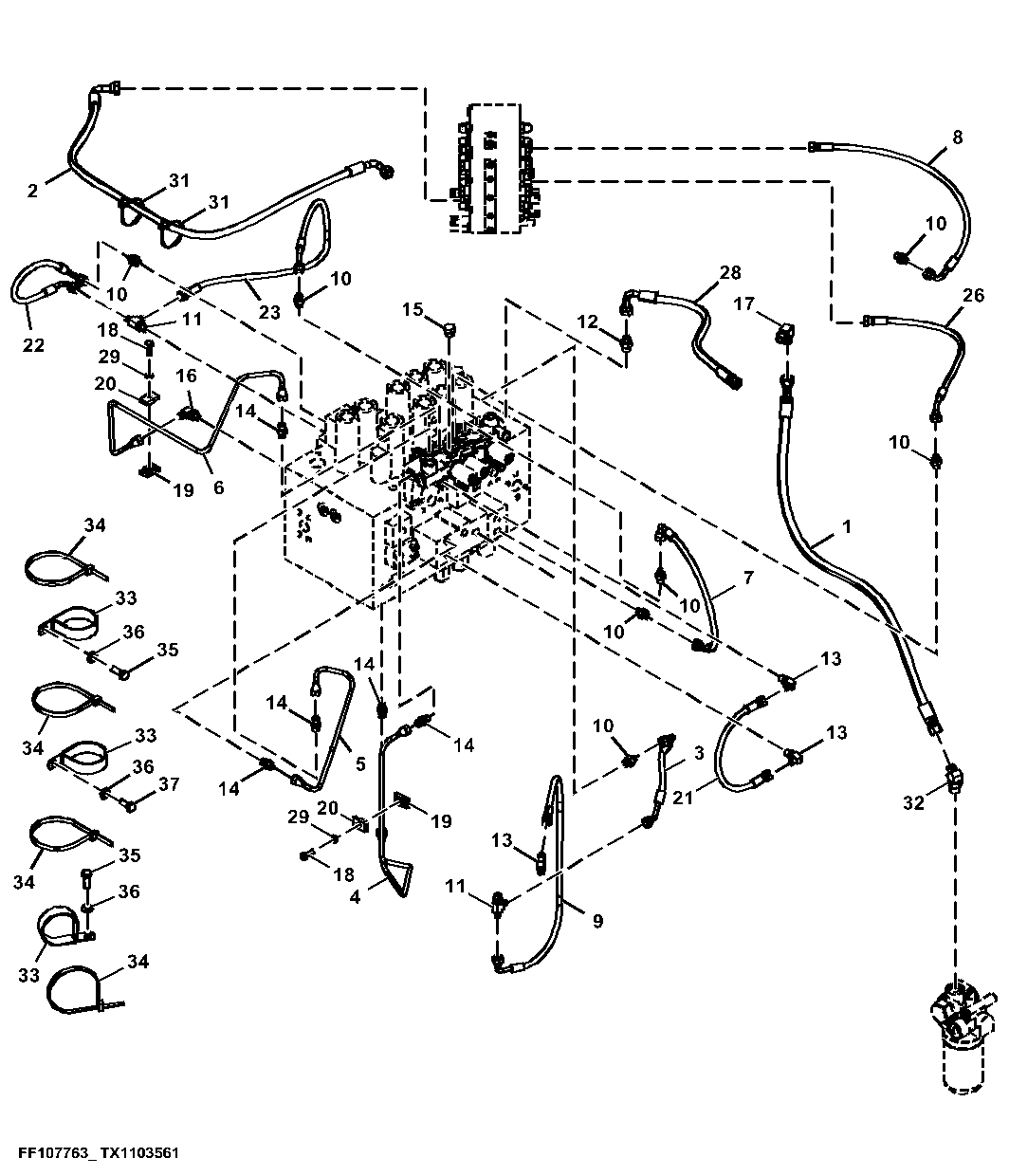

Pilot Lines, Pilot Signal Manifold To Control Valve

Нет текстового описания
