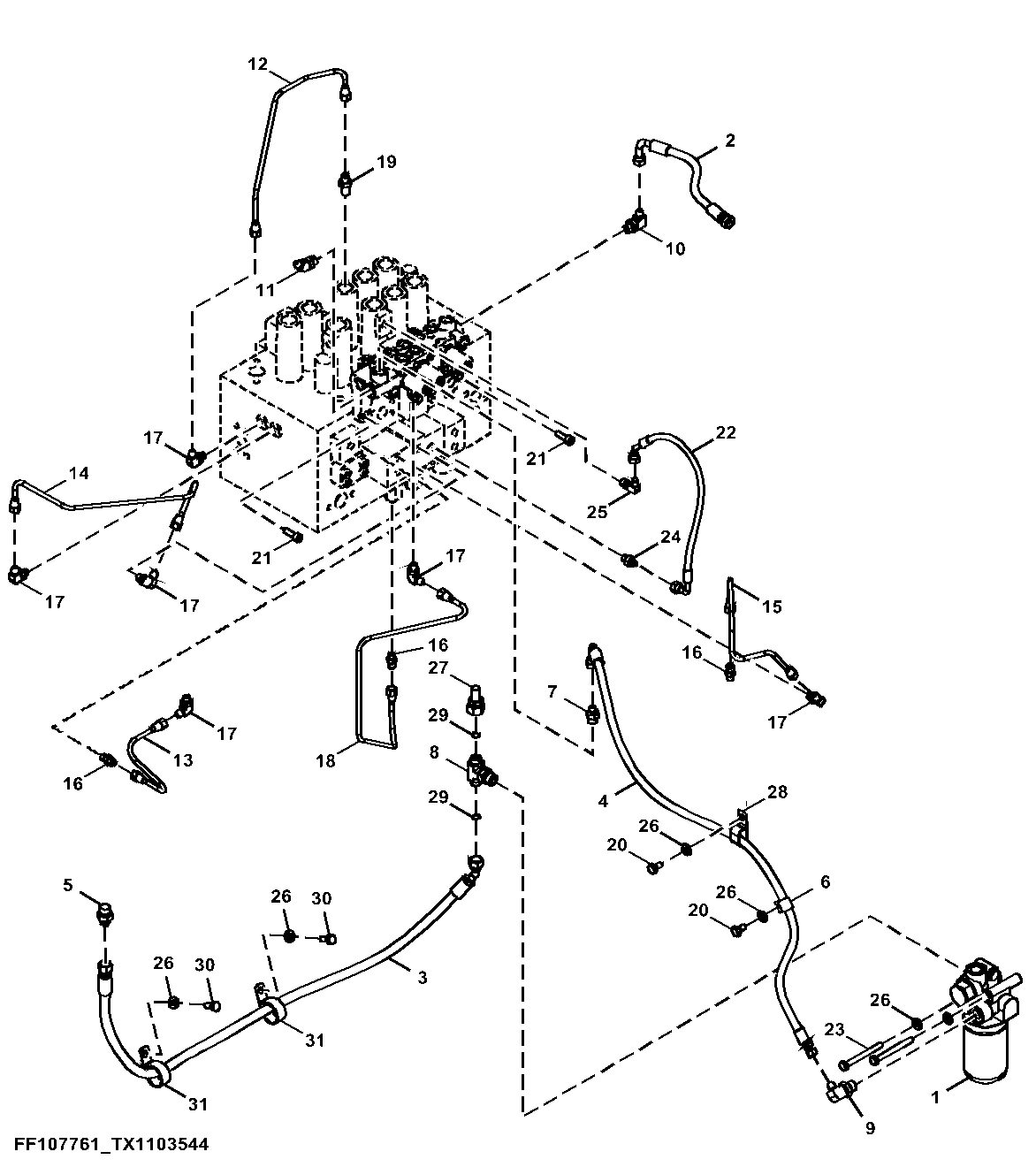

Pilot Lines, Control Valve To Pilot Oil Filter

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4629717	1	Filter	Additional Components On Separate Page
2	4630939	1	Hydraulic Hose	Fabricate
3	FF510150	1	Hose	-
4	DH400911	1	Hydraulic Hose	Fabricate
5	A852144	1	Adapter Fitting	-
6	T28949	1	Clamp	SUB FOR 4190273
7	A852133	1	Adapter Fitting	-
8	A853544	1	Tee Fitting	-
9	A852343	1	Elbow Fitting	-
10	A852333	1	Elbow Fitting	-
11	4190244	1	Elbow Fitting	SUB FOR A852233
12	4625330	1	Line	-
13	4625323	1	Line	-
14	4639990	1	Line	-
15	4639992	1	Line	-
16	4255304	3	Fitting	-
17	4293950	6	Fitting	-
18	4639993	1	Line	-
19	4339541	1	Fitting	-
20	19M7938	2	Cap Screw	M10 X 20, SUB FOR J901020
21	19M7576	2	Screw	M10 X 30, SUB FOR J781030
22	4643029	1	Hydraulic Hose	Fabricate
23	19M7668	2	Cap Screw	M10 X 100, SUB FOR J901000
24	A852122	1	Adapter Fitting	-
25	4154670	1	Elbow Fitting	SUB FOR A852322
26	24M7346	6	Washer	11 X 20 X 2 mm, SUB FOR DH400703
27	AT312932	1	Fitting	-
28	T32854	1	Clamp	SUB FOR 4190282
29	T77857	2	O-Ring	SUB FOR 4138938
30	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
31	AT131725	2	Clip	SUB FOR 4190291

Pilot Lines, Control Valve To Pilot Oil Filter

Нет текстового описания
