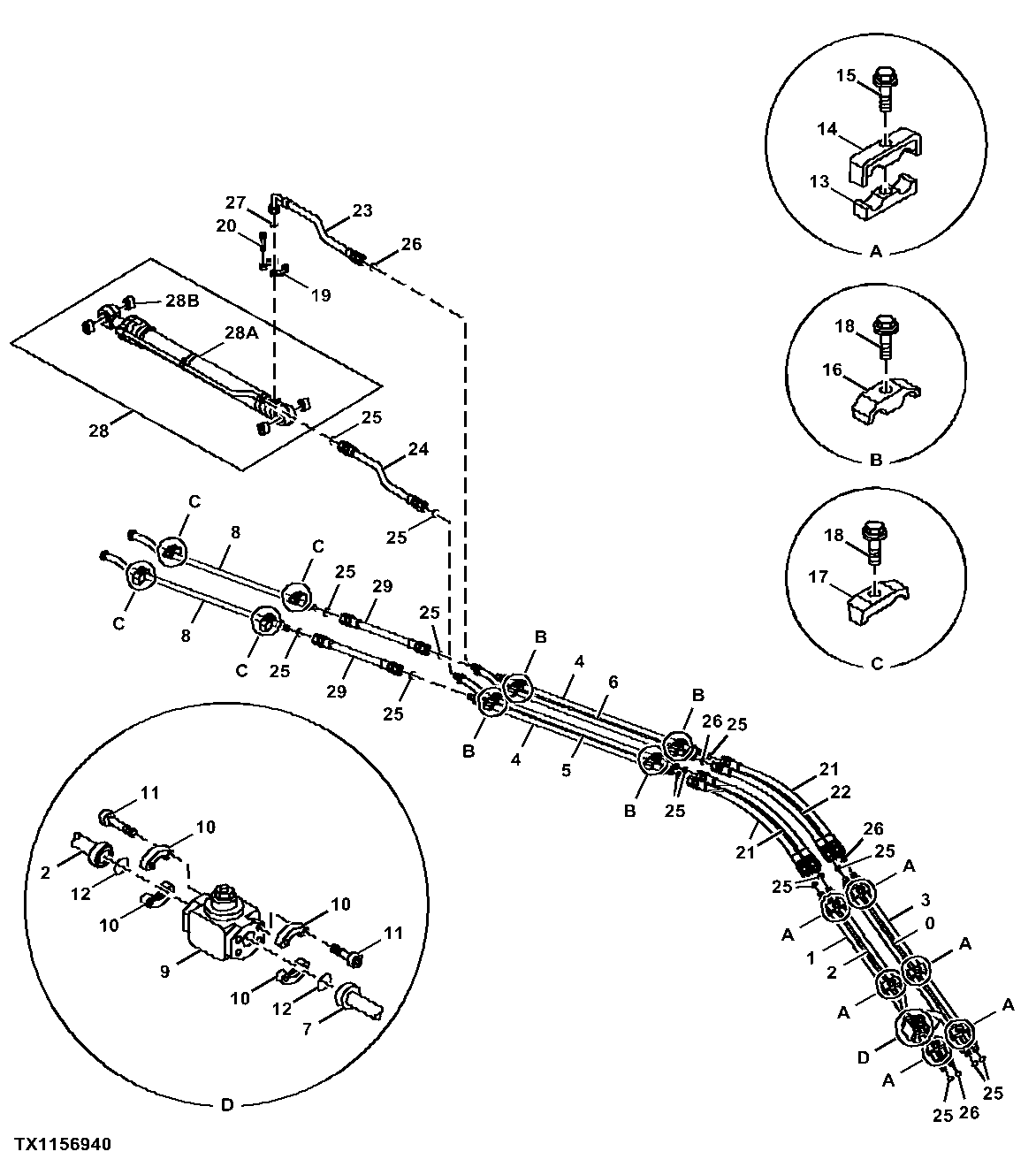

Boom Hydraulic Lines (Super Long Front)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	FYA40004903G	1	Pipe	SUB FOR FYA40004903
1	FYA40004904G	1	Pipe	SUB FOR FYA40004904
2	FYA40004905G	1	Pipe	SUB FOR FYA40004905
3	FYA40004906G	1	Pipe	SUB FOR FYA40004906
4	FYA40011358G	2	Pipe	SUB FOR FYA40011358
5	FYA40011359G	1	Pipe	SUB FOR FYA40011359
6	FYA40011360G	1	Pipe	SUB FOR FYA40011360
7	9746942	1	Tube	-
8	FYA40011361G	2	Pipe	SUB FOR FYA40011361
9	4330223	1	Flow Control Hyd. Valve	-
10	R29424	4	Flange Fitting	SUB FOR 986910
11	19M8337	8	Screw	M10 X 30, SUB FOR M341030
12	T59014	2	O-Ring	SUB FOR 971489
13	AT318021	6	Clamp	SUB FOR 4285722
14	4189859	6	Clamp	SUB FOR 4285723
15	19M7753	6	Cap Screw	M12 X 70, J271270 NLA, SUB FOR J901270
15	24M7345	6	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
16	4189859	4	Clamp	-
17	4190126	4	Clamp	-
18	19M7363	8	Cap Screw	M12 X 60, SUB FOR J901260
18	24M7345	8	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
19	4085560	2	Flange Fitting	-
20	19M8395	4	Screw	M12 X 40, SUB FOR M341240
21	4286269	3	Hose	-
22	4286816	1	Hydraulic Hose	-
23	4612251	1	Oil Line	-
24	4307644	1	Hose	SUB FOR 4286268
25	T77858	15	O-Ring	SUB FOR 4187308
26	T76938	4	O-Ring	SUB FOR 4187328
27	966993	1	O-Ring	-
28	9268243G	1	Hydraulic Cylinder	SUB FOR 9268243
29	4435902	2	Hose	-
28A	-	1	Part 32	Components On Separate Page, 4659636 NLA
28B	4332285	4	Bushing	-

Boom Hydraulic Lines (Super Long Front)
