Открытый узел

Arm (Super Long Front)

Arm (Super Long Front)

Arm (Super Long Front)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Arm (Super Long Front)

Нет текстового описания

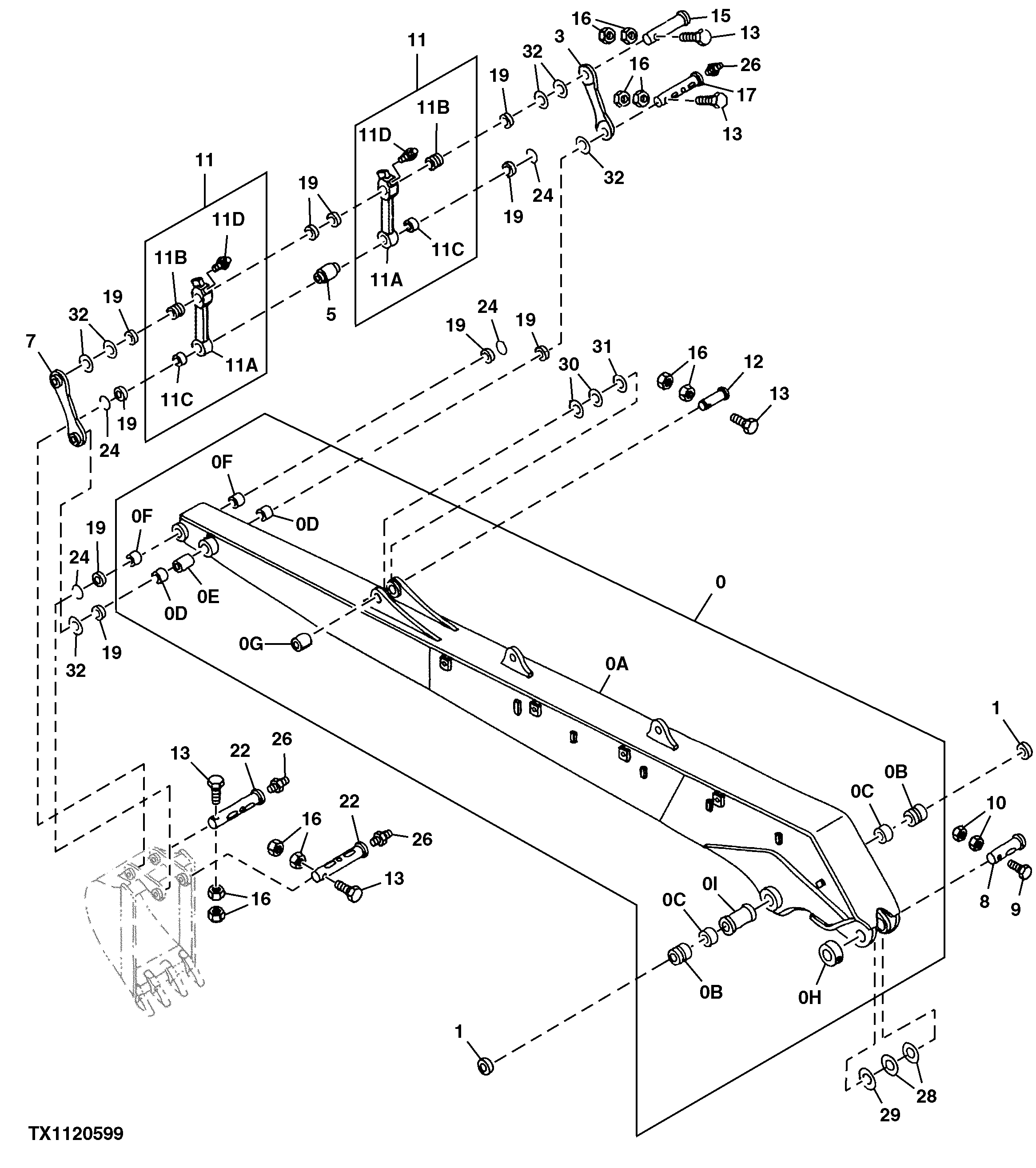

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7039817	1	Arm	-
01	TH102446	2	Seal	SUB FOR 4067902
03	9755663	1	Link	-
05	4287249	1	Spacer	-
07	9755727	1	Link	-
08	3072614	1	Pin Fastener	-
09	4435126	1	Pin Fastener	-
10	14M7277	2	Nut	M20, SUB FOR J950020
11	8072993	2	Link	-
12	3044367	1	Pin	SUB FOR 3037078
13	4435123	5	Pin Fastener	-
15	3091815	1	Pin	-
16	14M7276	10	Nut	M16, SUB FOR J950016
17	3091814	1	Pin	-
19	TH100374	10	Seal	SUB FOR 4065687
22	AT159603	2	Pin	SUB FOR 3058761
24	4066923	4	O-Ring	-
26	TH100074	3	Lubrication Fitting	SUB FOR J75481
28	4444286	2	Thrust Washer	T=1.0mm
29	4444287	1	Thrust Washer	T=2.0mm
30	4444839	2	Plate	T=1.0mm
31	4444840	1	Plate	T=2.0mm
32	4444290	6	Plate	T=1.0mm
0A	5005065	1	Arm	-
0B	3072697	2	Bushing	-
0C	4370747	2	Bushing	-
0D	4344898	2	Bushing	-
0E	4287248	1	Bushing	SUB FOR 4370877
0F	4444914	2	Bushing	SUB FOR 4344899
0G	4434951	1	Stop	-
0H	4434953	1	Stop	-
0I	4379057	1	Spacer	-
11A	-	1	Part 19	2042534 NSEP, ORDER 8072993
11B	4371132	1	Bushing	-
11C	4344898	1	Bushing	-
11D	TH100074	1	Lubrication Fitting	SUB FOR J75481
