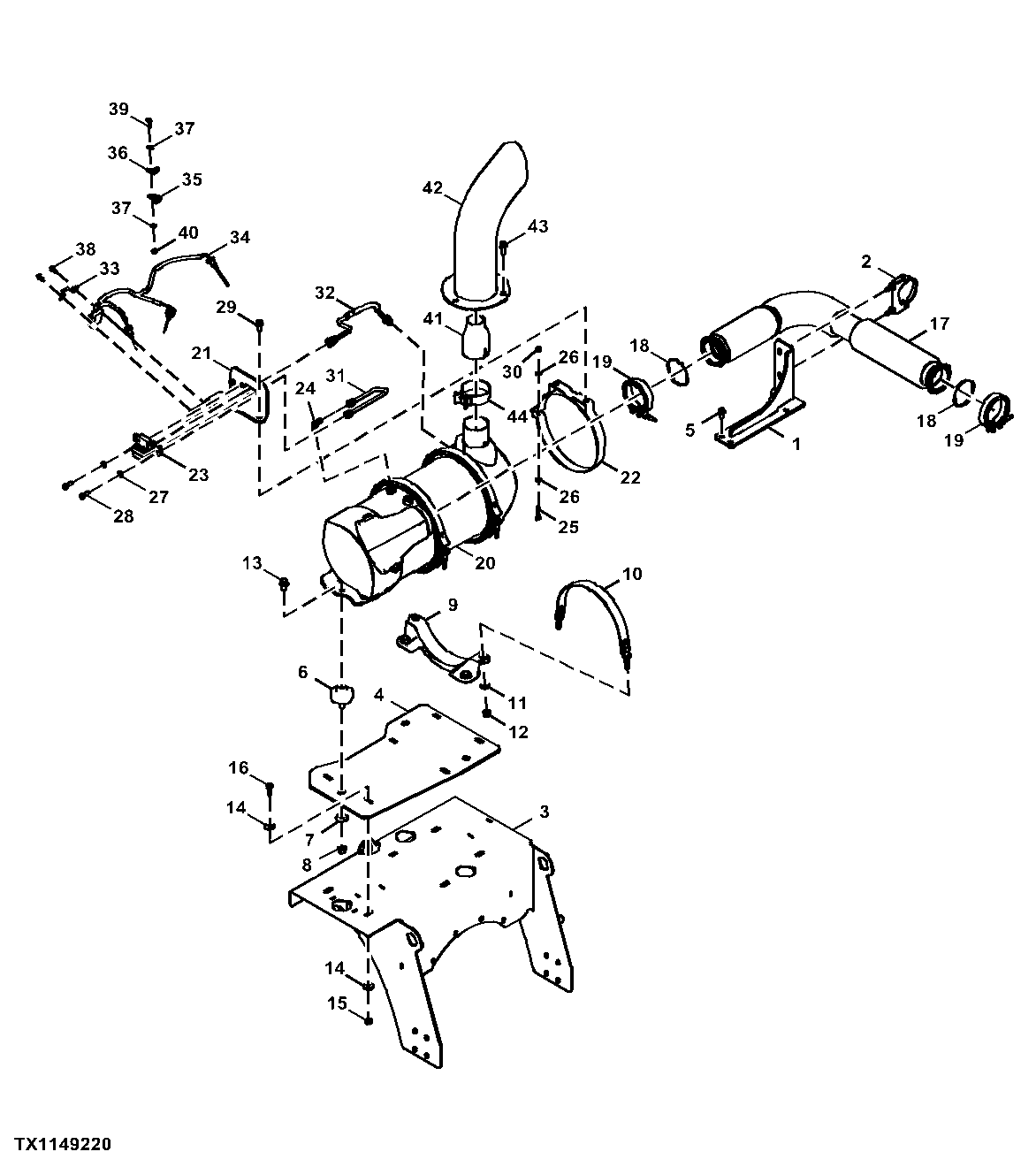

Aftertreatment Device (ATD) Mounting

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT386603	1	Bracket	-
2	AT375576	1	Clamp	-
3	AT384198	1	Bracket	-
4	T278914	1	Plate	-
5	19M7784	3	Screw	M10 X 20
6	AT375421	3	Isolator	-
7	24M7180	3	Washer	13 X 37 X 3 mm
8	14M7299	3	Flange Nut	M12
9	T265663	1	Bracket	-
10	AT366596	1	Strap	-
11	24M7544	2	Washer	13 X 25 X 3 mm
12	14M7718	2	Lock Nut	M12
13	19M7787	3	Screw	M12 X 20
14	24M7296	12	Washer	10.500 X 30 X 2.500 mm, SUB FOR 24M7178
15	14M7274	6	Nut	M10
16	19M7662	6	Cap Screw	M10 X 30
17	AT386601	1	Exhaust Pipe	-
18	R528112	2	Seal	-
19	RE289839	2	Clamp	-
20	-	1	Part 20	RE542579 NLA
21	AT388748	1	Bracket	-
22	AT376151	1	Clamp	-
23	RE544911	1	Sensor Kit	-
24	RE540260	1	Fitting	-
25	19M7922	1	Cap Screw	M8 X 40
26	24M7055	2	Washer	8.400 X 16 X 1.600 mm
27	24M7238	2	Washer	8.700 X 17 X 2 mm
28	19M7407	2	Cap Screw	M8 X 25
29	19M7784	2	Screw	M10 X 20
30	14M7707	1	Lock Nut	M8
31	AT385753	1	Air Flow Tube	-
32	AT409057	1	Air Flow Tube	-
33	RE542006	1	Strap	-
34	RE546926	1	Temperature Sensor	-
35	T269643	3	Clamp	-
36	T269639	2	Clamp	-
37	24M7238	5	Washer	8.700 X 17 X 2 mm
38	19M7775	2	Screw	M6 X 16
39	19M7881	4	Screw	M8 X 20
40	14M7273	1	Nut	M8
41	T288019	1	Nozzle	-
42	AT387498	1	Exhaust Pipe	Black
42	AT393819	1	Exhaust Pipe	Chrome
43	19M7786	3	Screw	M10 X 30
44	AT374779	1	Clamp	-

Aftertreatment Device (ATD) Mounting
