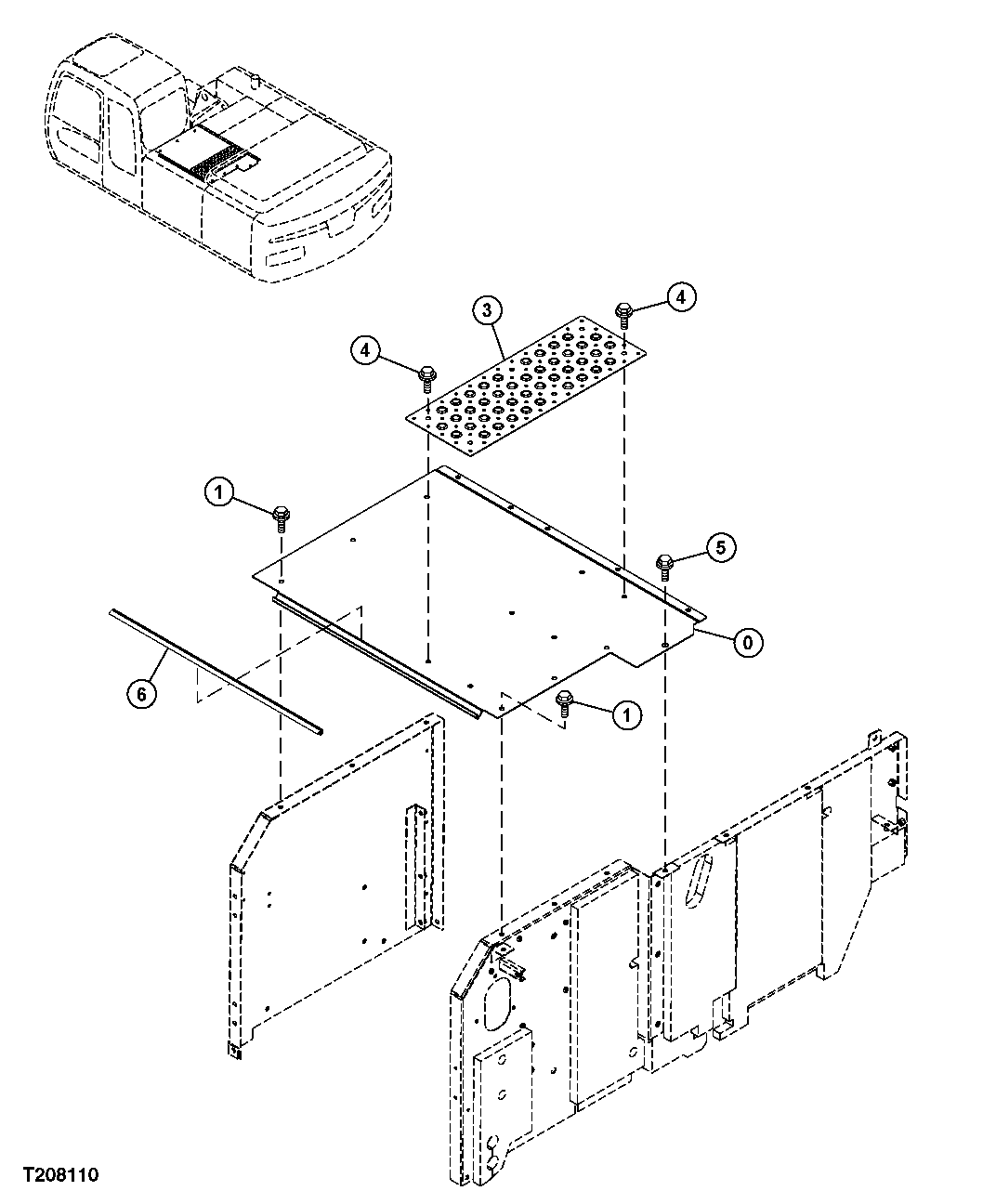

UPPER CHASSIS COMPARTMENT COVER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7045541	1	Cover	(SUB TO 7042070)
1	-	6	Part 2	( J271030 NOT AVAILABLE FOR SERVICE)
1	19M7662	6	Cap Screw	M10 X 30, (SUB FOR J901030)
1	24M7346	6	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
3	3091338	1	Cover	-
4	-	6	Part 6	( J271030 NOT AVAILABLE FOR SERVICE)
4	19M7662	6	Cap Screw	M10 X 30, (SUB FOR J901030)
4	24M7346	6	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
5	-	1	Part 9	( J281030 NOT AVAILABLE FOR SERVICE)
5	19M7662	1	Cap Screw	M10 X 30, (SUB FOR J901030)
5	4486055	1	Washer	-
6	4470359	1	Sealing Trim	-
