Открытый узел

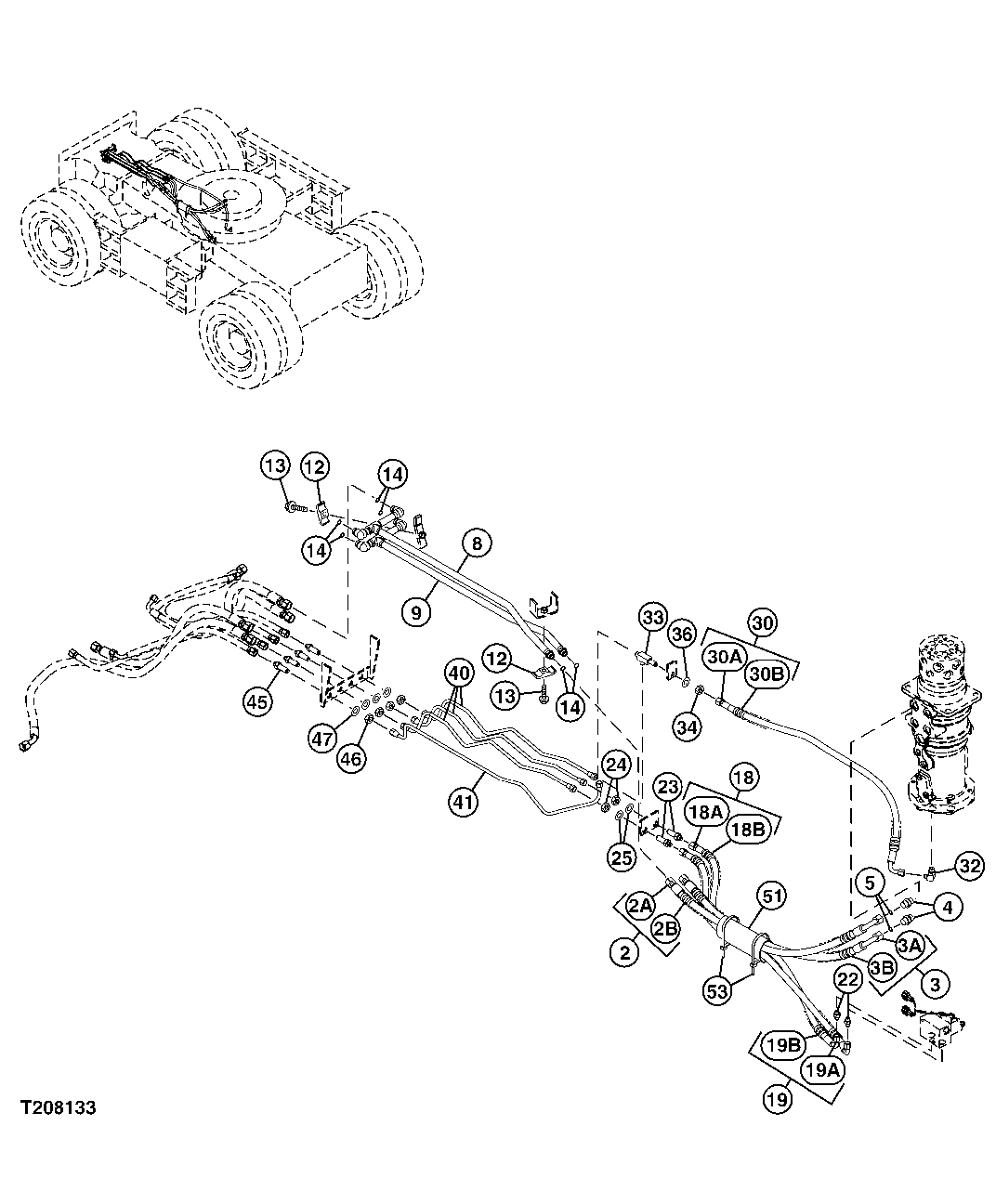

Rotary Manifold Lines To Stabilizer Outrigger

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	-	1	Part 1	9227791 NOT AVAILABLE FOR SERVICE
3	-	1	Part 4	9224599 NOT AVAILABLE FOR SERVICE
4	A853144	2	Adapter Fitting	-
4	4506418	1	O-Ring	-
5	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070"), SUB FOR 4138938
8	8089056	1	Line	-
9	8089055	1	Line	-
12	4189858	2	Clamp	-
13	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
13	19M7362	2	Cap Screw	M12 X 55, SUB FOR J901255
13	-	2	Part 13	J271255 NOT AVAILABLE FOR SERVICE
14	T77857	6	O-Ring	12.421 X 1.778 mm (0.489" X 0.070"), SUB FOR 4138938
18	-	1	Part 17	9223211 NOT AVAILABLE FOR SERVICE
19	-	1	Part 20	9218851 NOT AVAILABLE FOR SERVICE
22	A852123	1	Adapter Fitting	SUB FOR 957366
22	-	2	Part 23	-
23	M800650	2	Packing	-
24	-	2	Part 26	-
25	24M7053	2	Washer	17 X 30 X 3 mm, SUB FOR A590116
30	-	1	Part 28	9223211 NOT AVAILABLE FOR SERVICE
32	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32"), SUB FOR 4509180
32	A852333	1	Elbow Fitting	-
33	3048482	1	Tee Fitting	-
34	4202531	1	Nut	SUB FOR 4202531
36	A590114	1	Washer	SUB FOR A590114
40	3095853	3	Line	-
41	3095852	1	Line	-
45	4183224	4	Adapter Fitting	-
46	-	4	Part 39	-
47	24M7053	4	Washer	17 X 30 X 3 mm, SUB FOR A590116
51	4453084	1	Grommet	-
53	H77698	2	Tie Band	SUB FOR 4121859
2A	4605520	1	Hose	-
2B	-	2	Part 3	MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH, 4327294 NLA
3A	4600685	1	Hose	-
3B	-	2	Part 6	MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH, 4327294 NLA
18A	4479838	1	Hydraulic Hose	SUB FOR 4442221
18B	4327315	2	Hose Guard	4327293 NO LONGER AVAILABLE
19A	4449632	1	Hydraulic Hose	SUB FOR 4481628
19B	4327315	2	Hose Guard	4327293 NO LONGER AVAILABLE
30A	4479838	1	Hydraulic Hose	SUB FOR 4442221
30B	4327315	2	Hose Guard	4327293 NO LONGER AVAILABLE

Rotary Manifold Lines To Stabilizer Outrigger

Нет текстового описания
