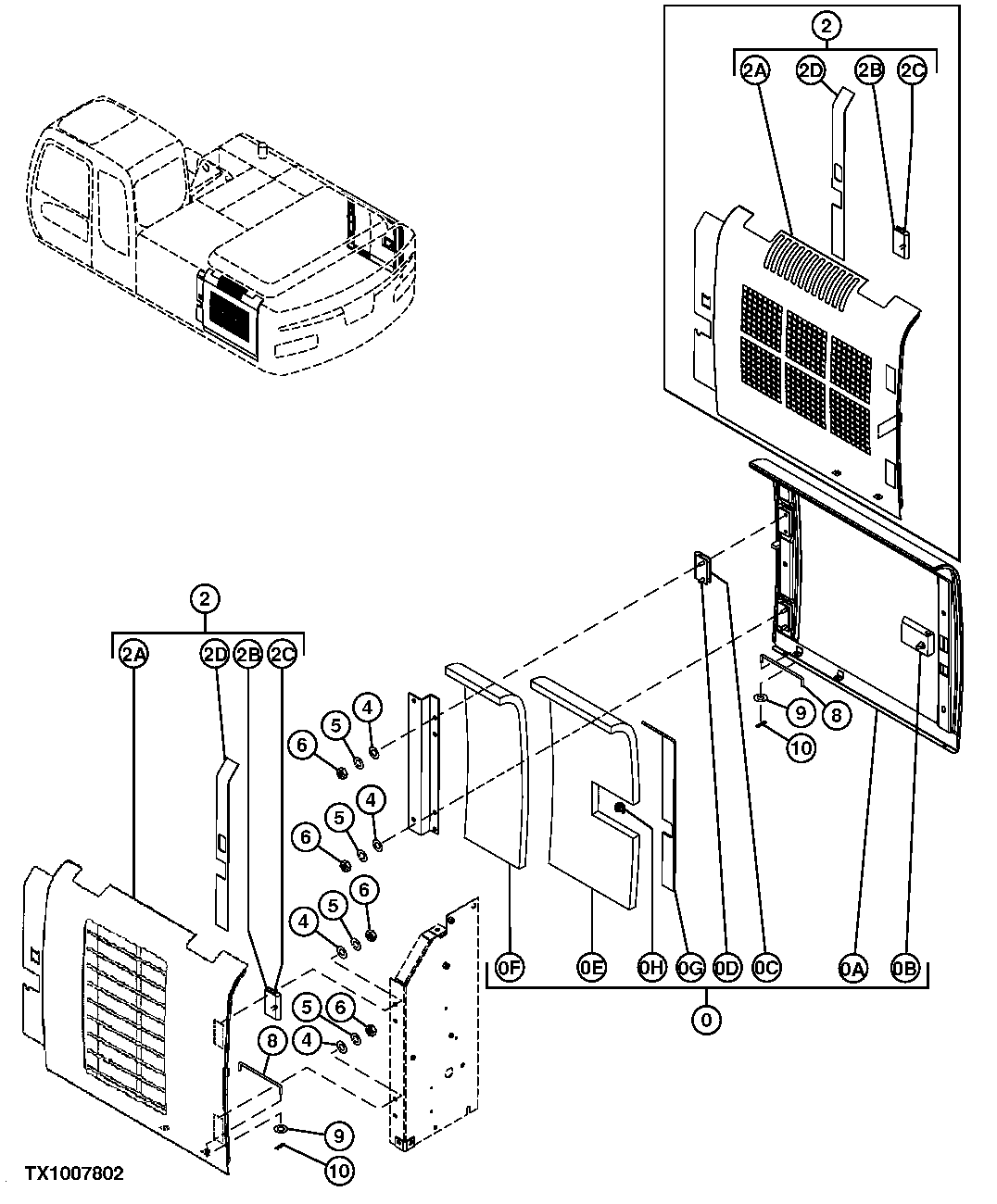

REAR SIDE COMPARTMENT ACCESS DOORS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7041734	1	Door	-
2	7051106	1	Door	(INCLUDES SN 040003)
2	7042719	1	Door	-
4	24M7028	8	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
5	12M7066	8	Lock Washer	10 mm, (SUB FOR A590910)
6	14M7274	8	Nut	M10, (SUB FOR J950010)
8	4341788	2	Rod	(SUB FOR 4341788J)
9	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
10	H132922	2	Cotter Pin	(SUB FOR 4022697)
0A	5008248	1	Door	-
0B	4409446	1	Lock	-
0B	-	1	Part 3	( 4409447 FOR PRODUCTION ONLY) (SERVICE 4409446)
0C	4404208	2	Hinge	(SUB FOR 3072015)
0D	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
0D	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J901025)
0E	4471009	1	Isolator	-
0F	4471007	1	Isolator	-
0G	4425575	1	Isolator	-
0H	4409446	1	Lock	-
0H	-	1	Part 9	( 4409396 FOR PRODUCTION ONLY) (SERVICE 4409446)
2A	-	1	Part 14	(SUB 7042719)( 5008433 NLA)
2A	5010803	1	Door	(INCLUDES SN 040003)
2B	4404208	2	Hinge	(SUB FOR 3072015)
2C	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J901025)
2C	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
2D	4470982	1	Isolator	-
