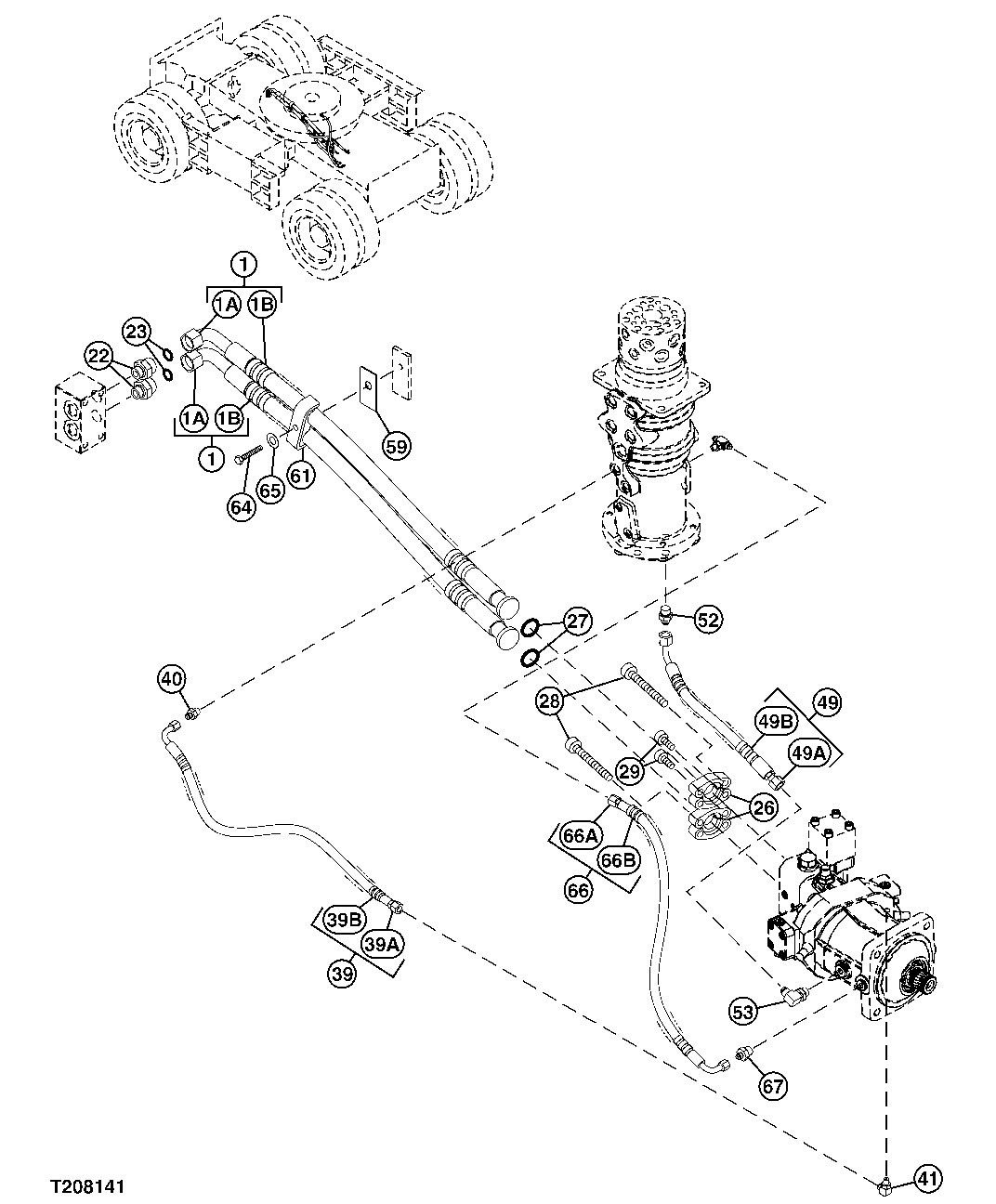

PROPEL LINES TO VALVE BLOCK

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	9218774 NOT AVAILABLE FOR SERVICE
22	A853168	2	Adapter Fitting	-
22	AT318035	1	O-Ring	SUB FOR 4506424
23	T76938	2	O-Ring	SUB FOR 4187328
26	AT131685	4	Flange Fitting	SUB FOR 4089703
27	T72216	2	O-Ring	SUB FOR 4508805
28	J781406	6	Bolt	-
29	J781445	2	Bolt	-
39	-	1	Part 11	9231901 NOT AVAILABLE FOR SERVICE
40	A852132	1	Adapter Fitting	-
40	CH11570	1	O-Ring	SUB FOR 4509180
41	4154670	1	Elbow Fitting	SUB FOR A852322
41	M800650	1	Packing	SUB FOR 957366
49	-	1	Part 18	9227799 NOT AVAILABLE FOR SERVICE
52	4506418	1	O-Ring	-
52	A852144	1	Adapter Fitting	-
53	A852344	1	Elbow Fitting	-
53	4506418	1	O-Ring	-
59	4605501	1	Isolator	-
61	8065749	1	Half Clamp	-
64	19M7753	1	Cap Screw	SUB FOR J901270
65	24M7047	1	Washer	13 X 24 X 2.500 mm, SUB FOR A590112
66	-	1	Part 29	9210512 NOT AVAILABLE FOR SERVICE
67	4603159	1	Adapter Fitting	-
1A	4478510	1	Hose	-
1B	-	2	Part 3	MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH
39A	4460774	1	Hose	SUB FOR 4610623
39B	4327315	2	Hose Guard	4327293 NO LONGER AVAILABLE
49A	4416877	1	Hydraulic Hose	SUB FOR 4451534
49B	-	1	Part 20	MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH, 4327294 NLA
66A	4452737	1	Hydraulic Hose	-
66B	4327315	1	Hose Guard	4327293 NO LONGER AVAILABLE
