Открытый узел

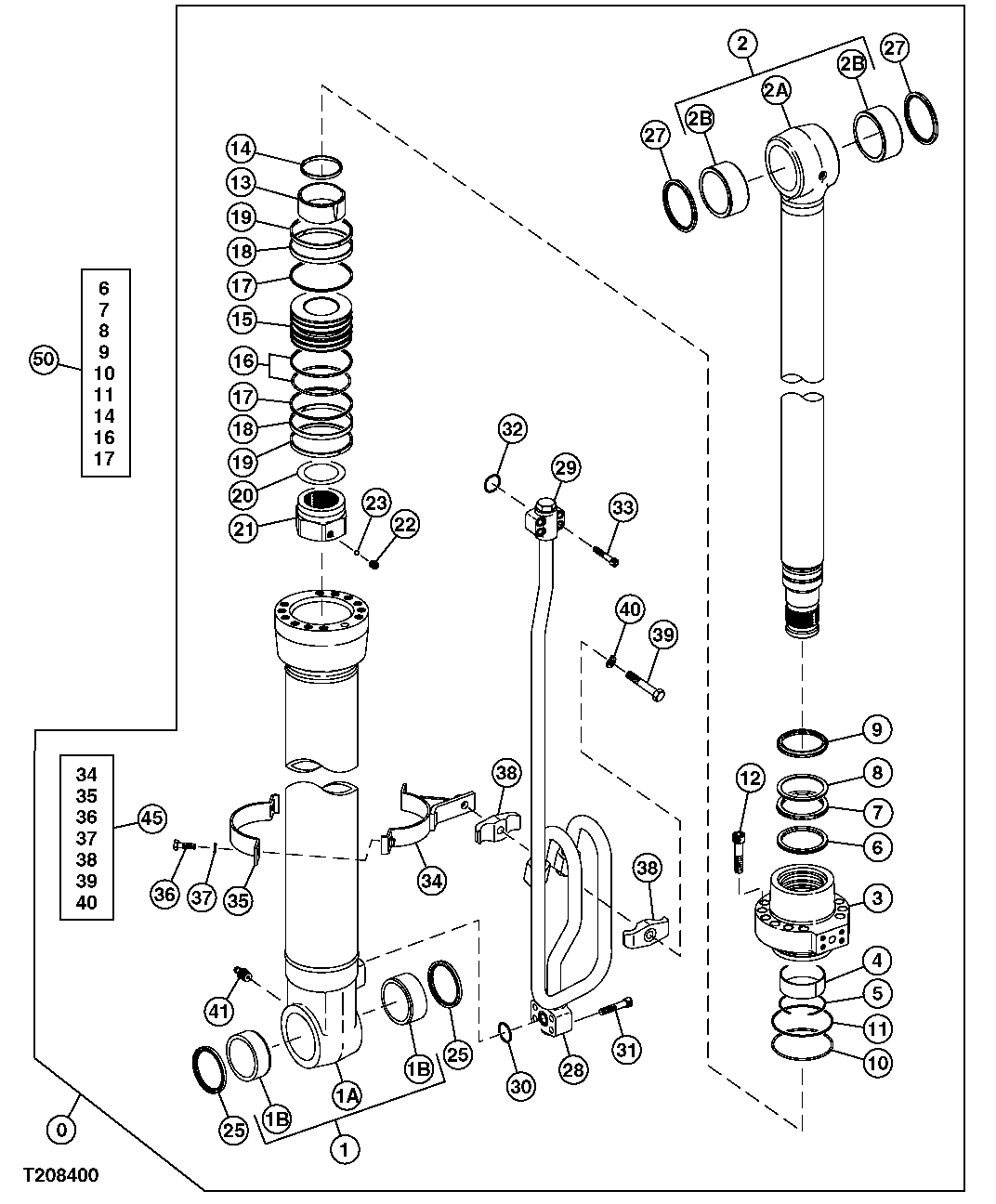

Left Boom Cylinder (2 Piece Boom)

Left Boom Cylinder (2 Piece Boom)

Left Boom Cylinder (2 Piece Boom)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Left Boom Cylinder (2 Piece Boom)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9211143	1	Hydraulic Cylinder	4469438 NOT AVAILABLE FOR SERVICE
1	0876001	1	Structural Tube	-
2	0875803	1	Rod	-
3	0875805	1	Cylinder Head	-
4	AT264272	1	Bushing	SUB FOR 0309004
5	TH104944	1	Snap Ring	SUB FOR 0208304
6	H227911	1	Seal	SUB FOR 0788906 OR 0788911
7	H227912	1	Seal	SUB FOR 0208305 OR AT309613
8	AT309614	1	Back-Up Ring	SUB FOR 0208306
9	H155911	1	Seal	SUB FOR 0667204
10	AT264339	1	O-Ring	SUB FOR A811120
11	4S00201	1	Back-Up Ring	SUB FOR 0223704
12	19M8931	12	Screw	M16 X 75, SUB FOR 0409705
13	H155920	1	Ring	SUB FOR 0409706
14	H155919	1	Seal	SUB FOR 0667205
15	0737505	1	Piston	-
16	AT264361	1	Seal	SUB FOR 0223706
17	0496706	2	Back-Up Ring	SUB FOR 4S00778
18	0926604	2	O-Ring	SUB FOR 0737506 OR 4S00708
19	AT264362	2	Piston Ring	SUB FOR 0223713
20	0400909	1	Shim	-
21	0776406	1	Nut	-
22	22M6684	1	Set Screw	M12 X 12, SUB FOR 0309011
23	T13624	1	Ball	SUB FOR 0111707
25	TH102446	2	Seal	SUB FOR 4067902
27	TH102445	2	Seal	SUB FOR 4067901
28	AH233835	1	Oil Line	SUB FOR 0667302 OR AH148794, ALSO ORDER (4) 19M8444
29	0876004	1	Line	SUB FOR 0876003, ALSO ORDER (4) 19M8337
30	AT264348	1	O-Ring	SUB FOR 984614
31	M800636	4	Screw	SUB FOR 0309020, USE WITH 0667302
31	19M8444	4	Screw	M12 X 60, USE WITH AH148794
32	AT264360	1	O-Ring	SUB FOR 4506430
33	19M8337	4	Screw	M10 X 30, USE WITH 0876004
33	19M8213	4	Screw	M10 X 50, SUB FOR 0309019, USE WITH 0876003
34	0875808	1	Band	-
35	0309017	1	Clamp	-
36	19M7550	2	Cap Screw	M10 X 35, SUB FOR 0408815
37	12M7066	2	Lock Washer	10 mm, SUB FOR 0325913
38	0236915J	2	Holder	SUB FOR 0236915
39	19M4789	1	Cap Screw	M14 X 80, SUB FOR 0254312
40	12H317	1	Lock Washer	9/16", SUB FOR A590914
41	TH100074	1	Lubrication Fitting	SUB FOR J75481
45	-	1	Part 47	Band, 0875807 NOT AVAILABLE FOR SERVICE
50	4614118	1	Seal Kit	-
1A	-	1	Part 3	0876002 NOT AVAILABLE FOR SERVICE
1B	4352398	2	Bushing	-
2A	-	1	Part 6	0875804 NOT AVAILABLE FOR SERVICE
2B	4355875	2	Bushing	-
